Министерство образования и науки Украины

Черниговский государственный технологический университет

Факультет электронных и информационных технологий

Кафедра электрических систем и сетей

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

по дисциплине: «Системы электроснабжения общего назначения»

на тему: «Электроснабжения цеха металлоконструкций»

2010

Техническое задание

Выполнить проект электроснабжения цеха металлоконструкций, схематический план которого дан на рисунке. Цех состоит из 4-х пролетов шириной 12м и длинной 72м с подробной планировкой пролета В-Д. К цеху пристраивается служебно-бытовые помещения по ряду И1-И7 размером в плане 6*36м и высотой в два этажа. Источник питания цеха – РП, расположенный в 75м от цеха, напряжение 10кВ. Токи короткого замыканиях на шинах РП равны: І”=12,8 кА, І_∞=11,9 кА.

Высота цеха 6,5м. Материал колони - железобетон, ферм – металл и подкрановых балок – металл. Характеристика помещения цеха по ПУЭ – агрессивная среда.

Загрузка смен – 1:0,7:0

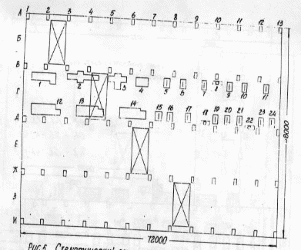

Рисунок – Схема цеха металлоконструкций

Содержание

СПИСОК СОКРАЩЕНИЙ

ВВЕДЕНИЕ

1 ОБЩАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА ПРОЕКТИРОВАНИЯ

2 РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ЦЕХА МЕТАЛЛОКОНСТРУКЦИЙ

2.1 Расчет электрических нагрузок силовой сети

2.2 Расчет электрических нагрузок осветительной сети

2.2.1 Светотехническая задача

2.2.2 Электрическая нагрузка освещения

2.3 Суммарная расчетная нагрузка цеха по допустимому нагреву

3 ПРОЕКТИРОВАНИЕ ВНЕШНЕЙ СЕТИ ПИТАНИЯ ОБЪЕКТА

3.1 Выбор количества силовых трансформаторов

3.1.1 Однотрансформаторная ПС 10/0,4кВ

3.1.2 Двухтрансформаторная ПС 10/0,4кВ

3.3 Расчет потерь в силовом трансформаторе

3.4 Выбор конденсаторных установок

3.5 Выбор выключателя на РП 10 кВ

3.6 Выбор питающего кабеля 10кВ

3.7 Технико-экономическое сравнение двух вариантов

4 ФОРМИРОВАНИЕ И РАСЧЕТ РАСПРЕДЕЛИТЕЛЬНОЙ СИЛОВОЙ СЕТИ ЦЕХА НАПРЯЖЕНИЕМ ДО 1000 В

4.1 Выбор сечения проводов и кабелей 0,4 кВ

4.2 Выбор аппаратов защиты до 1000В

5 ОХРАНА ТРУДА

ВЫВОДЫ

ЛИТЕРАТУРА

Список сокращений

ГПП − главная понизительная подстанция;

КТП − комплектная трансформаторная подстанция;

КУ – конденсаторная установка.

НУР – нормальный установившийся режим;

ПВ – продолжительность включения;

ПКР – повторно кратковременный режим;

ПУР – послеаварийный установившийся режим;

ПУЭ – Правила устройства электроустановок;

ПЭ – приемник электроэнергии;

РП – распределительный пункт;

РУ − распределительное устройство;

СП – силовой пункт.

силовая сеть кабель трансформатор электропитание

Введение

Широкое внедрение механизации и автоматизации производственных процессов – одна из основ повышения производительности труда. Автоматизация производственных процессов находит все большее применение на предприятиях, объектах жилищно-общественного строительства. Повсеместное ее использование позволит сократить расходы электроэнергии, а также повысить качество и объемы выпускаемой продукции. В такой ситуации возникает вопрос качественного электроснабжения объектов.

Расчет электрических нагрузок – наиболее ответственный расчет, выполняемый при проектировании системы электроснабжения каждого предприятия любой отрасли народного хозяйства. Результаты расчета и технического решения, при проектировании системы электроснабжения, в значительной степени определяют размеры капитальных вложений в энергетическое строительство и эксплуатацию объекта электроснабжения.

Поэтому, в данном курсовом проекте решены одни из основных задач, которые приходиться решать при формировании систем электроснабжения, такие как: расчет электрических нагрузок по допустимому нагреву, выбор трансформаторов на питающей подстанции, выбор марки питающих кабелей и их параметров.
