5 Конструкция фундамента под двигатель внутреннего сгорания.

До начала монтажных работ следует проверить положение фундамента под ДВС и его конструкцию. При отсутствии дополнительных требований, указанных в чертежах, координаты установленных фундаментов должны быть выдержаны в следующих допусках:

• непараллельность оси фундамента относительно теоретической оси валопровода в горизонтальной плоскости допускается не более чем 1 мм на 1 м длины фундамента. При этом смещение оси фундамента относительно теоретической оси линии вала не должно превышать±8 мм;

• непараллельность опорных поверхностей фундамента относительно теоретической оси линии вала в вертикальной плоскости допускается не более 1мм на 1м длины фундамента. При этом отклонение расстояния от опорных поверхностей фундамента до теоретической оси линии вала по высоте не должно превышать +10…- 3мм;

• допустимое отклонение расстояния фундамента от поперечной переборки составляет ±10 мм;

• допустимая ступенчатость опорных поверхностей платиков относительно друг друга – 3мм;

• допустимая разность высот одной продольной полки относительно другой – 5 мм.

Платики до приварки к фундаменту следует подвергнуть механической обработке на станке. При этом шероховатость поверхности платика, прилегающего к полке фундамента, не должна быть более 40 мкм по ГОСТ 2789-73. Перед приваркой платики устанавливаются на фундамент, проверяется плотность их прилегания к полке фундамента: пластина щупа толщиной 0,3 мм не должна проходить между платиком и полкой фундамента на глубину более 20,0 мм.

Судовой фундамент под главный судовой ДВС представляет собой жесткую сварную конструкцию, основу которой составляют две параллельные опорные планки 3 толщиной от 40,0 до 120,0 мм.

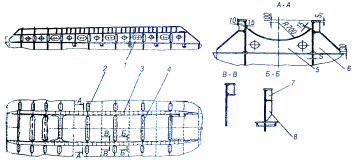

Рис. 4. Фундамент под главный двигатель внутреннего сгорания:

1 – продольная балка; 2, 4, 7, 8 – полоса; 3 – опорная планка; 5 – бракета; 6 - кница

На эти планки привариваются платики, создающие опорную поверхность для фундаментной рамы двигателя. Опорные планки устанавливаются на продольные балки поз. 1, которые скреплены деталями жесткости 2, 4-8. Бракеты 5 имеют вырез для размещения картера двигателя.

Проверку правильности обработки опорных поверхностей фундамента или опорных поверхностей приваренных платиков надлежит проводить с помощью щупа и линейки длиной не менее длины компенсирующего звена. При этом пластина щупа толщиной 0,05 мм не должна проходить между проверяемой поверхностью и линейкой. Разрешается местное прохождение пластины щупа толщиной до 0,10 мм не более чем в двух местах. Общая площадь неровностей не должна превышать 10% площади опорной поверхности компенсирующего звена.

Опорную поверхность фундамента под ДВС обрабатывают переносным фрезерным станком ГФ-30, для последующей доработки используют шлифовальные пневматические машинки ИП-2014А и при необходимости шабрят с проверкой по плите «на краску». Критерии обработки (прямолинейность, плоскостность и шероховатость) зависят от типа компенсирующего звена.

Ввиду большой массы и габаритов главных дизелей, а также строгой связи с координатами судна и недостаточной жесткости остова монтаж представляет собой наиболее сложную технологическую операцию. Наличие у дизеля коленчатого вала, работающего в сложном напряженном состоянии, обуславливает особые требования к его монтажу, которые заключаются в сохранении прямолинейности остова после установки дизеля на судне, обеспечении минимальной деформации коленчатого вала, плотного прилегания шеек вала к рамовым подшипникам, соосности дизеля с валопроводом и допускаемой нагрузки на кормовой подшипник.
