3.2. Пример составления схемы замещения электрической сети

Составим схему замещения электрической сети для принципиальной схемы (рис. 13).

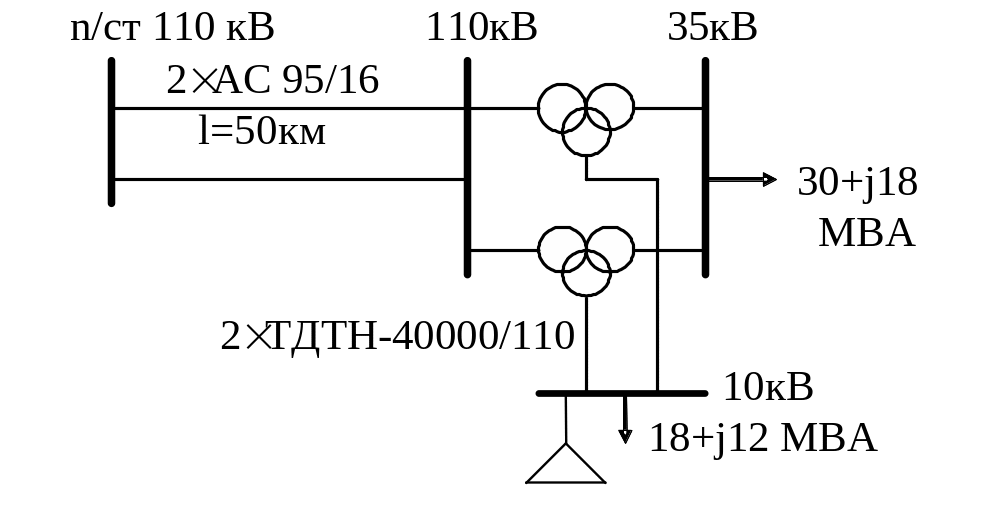

Рис. 13. Принципиальная схема сети

Полная схема замещения включает в себя все элементы сети: каждую цепь линии, каждый трансформатор и т.п. (рис. 14). Эквивалентная схема замещения более простая, чем полная схема: в ней преобразованы в одну параллельные ветви (как продольные, так и поперечные) и там, где это возможно, объединены в одну последовательные ветви (рис. 15). При параллельном сложении схем замещения трёхобмоточных трансформаторов (в виде двух трёхлучевых звёзд) предполагается, что потенциалы нулевых точек одинаковы и эти точки можно совместить.

Рис. 14. Полная схема замещения сети (сопротивления в Ом, проводимости в мкСм, мощности в МВА, коэффициенты трансформации в о.е.)

Схема замещения БСК мощностью 10 МВАр представлена в виде ёмкости со значением ёмкостной проводимости в мкСм.

Рис. 15. Эквивалентная схема замещения сети (сопротивления в Ом, проводимости в мкСм, мощности в МВА, коэффициенты трансформации в о.е.)

Расчётные схемы содержат те же данные, что и схемы замещения, но для удобства подготовки и чтения схем в них не прорисовываются отдельные элементы, а все ветви представляются сплошными линиями с указанием элементов трансформации, а для поперечных ветвей изображается вид элемента (рис. 16).

В отличие от схемы замещения в расчётной схеме ёмкостная проводимость ЛЭП даётся в целом для линии, а ветки холостого хода трансформаторов и отводы активной мощности на корону в ЛЭП указываются в прилегающих узлах как мощности нагрузок.

Рис. 16. Расчётная схема сети (сопротивление в Ом, мощности в МВА, коэффициенты трансформации в о.е.)

3.3. Упражнение

Задайтесь несложной схемой электрической сети (4-5 узлов), для которой составьте полную и эквивалентную схемы замещения, на которых представьте численные значения параметров и нагрузок. Все узловые точки пронумеровать. В подрисуночной надписи к схемам указать единицы измерения.

4. Расчёт режима лэп по току нагрузки

4.1. Исходные данные и основные соотношения

При расчётах режимов ЛЭП по току нагрузки определяются напряжение и ток в начале (конце) ЛЭП по заданным напряжениям и току в конце (начале) этой линии. Данные для расчёта могут быть представлены в одной из четырёх форм (табл. 3).

Соотношения между электрическими параметрами режима и параметрами линии электропередачи в трёхфазной сети для действующих значений, как правило, записываются для линейного напряжения и фазного тока.

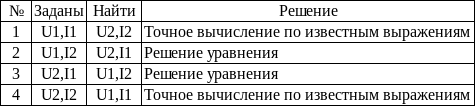

Таблица 3

Формы задания данных для расчёта ЛЭП

Схематически линия электропередачи представлена на рис. 17.

Рис. 17. Линия электропередачи

Основные соотношения между режимными параметрами ЛЭП: – мощность в трехфазной цепи; – ток проводимости; – падение напряжения на сопротивлении, где – линейное напряжение в узле сети; – полная мощность; – фазный ток, протекающий по элементу сети; – сопротивление элемента сети; – проводимость элемента сети. Схема замещения линии электропередачи представлена на рис.18.

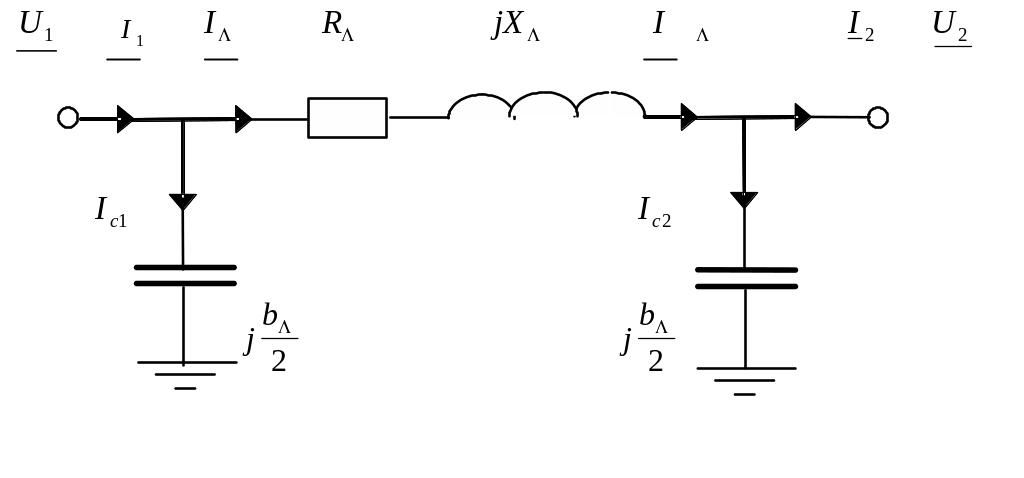

Рис. 18. Схема замещения ЛЭП с параметрами линии и режима
