Фгбоу во «национальный исследовательский университет «мэи»
КАФЕДРА ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ СИСТЕМ
Расчётное задание
по дисциплине «Электропередачи сверхвысокого напряжения»
Студент: Клеев Ю.В.
Группа: Э07
13
Преподаватель: Мурачёв А.С.
Москва, 2017
Схема и параметры электропередачи
Для одноцепной электропередачи, схема и исходные данные которой приведены ниже, рассчитать основные режимные характеристики, параметры схемы замещения, оценить пропускную способность и выполнить другие расчёты, содержание которых указано далее.
Схема электропередачи № 3
Номинальное напряжение 330 кВ
Длина электропередачи 300 км
Наибольшая передаваемая мощность в зимний период 415 МВт
Наименьшая мощность, передаваемая летом, от наибольшей зимней 70%
Количество и марка проводов в фазе 2×(АС 300/39)
Шаг расщепления 32 см
Расстояние между фазами 9,0 м
Коэффициент гладкости проводов 0,88
Относительная среднегодовая плотность воздуха 1,04
Среднемесячная температура января 5˚С
Среднемесячная температура июля 25˚С
Время использования максимальной нагрузки электропередачи 6000 часов
Коэффициент мощности на шинах приёмной системы в режимах наибольшей нагрузки электропередачи 0,9
Избыточная реактивная мощность, принимаемая системой, не более 50 Мвар
Рис. 1. Схема электропередачи
Содержание расчётного задания
Рассчитать погонные, волновые параметры и натуральную мощность линии
Среднегеометрическое расстояние между проводами фаз А, В и С:
Радиус расщепления:
Радиус эквивалентного провода:
для провода АС
300/39:
([1] табл. 3.5);
Удельное активное сопротивление:
для одиночного
провода АС 300/39:
([1] табл. 3.5).
Удельное индуктивное сопротивление:
Удельная емкостная проводимость:
Волновое
сопротивление идеализированной линии
(принимаем
):
Коэффициент изменения фазы:
Волновая длина линии:
Натуральная мощность линии:
Для режима наибольшей передаваемой мощности при K=1, принимая линию идеализированной, рассчитать и построить эпюры распределения напряжения, тока, реактивной мощности по длине линии, рассчитать средний квадратичный ток. Аналогичные эпюры построить при наличии перепада напряжений по концам линии
Рассмотрим режим
наибольшей передаваемой мощности при
K=1,
принимая
, где
.
Натуральная мощность в данном режиме:
Наибольшая передаваемая мощность в зимний период:
Реактивная мощность в конце линии:
Реактивная мощность
в начале линии при K=1:
.
Уравнения длинной линии для промежуточной точки, расположенной на расстоянии lx от конца линии:
Выражения для определения напряжения, тока и реактивной мощности вдоль линии в относительных единицах:
Напряжение, ток и реактивная мощность в середине линии (lx = 150 км):
Остальные результаты расчёта сведены в табл. 1.
Таблица 1. Режим наибольшей передаваемой мощности при K=1 |
|||||
lx, км |
0 |
75 |
150 |
225 |
300 |
|
|
|
|
|
|
|
|
|
|
|
|
|
‒0,0145 |
‒0,007 |
0 |
0,007 |
0,0145 |
Среднеквадратичный ток:
Удельное активное сопротивление одиночного провода при заданной среднемесячной январской температуре:
Оценочное значение потерь активной мощности:
Рис. 2. Распределение напряжения вдоль линии для режима передачи наибольшей мощности при K=1
Рис. 3. Распределение тока вдоль линии для режима передачи наибольшей мощности при K=1
Рис. 4. Распределение реактивной мощности вдоль линии для режима передачи наибольшей мощности при K=1
Рассмотрим режим
наибольшей передаваемой мощности при
K=1,075,
принимая
и
.
Наибольшая передаваемая мощность в зимний период:
Реактивная мощность в конце линии:
Реактивная мощность в начале линии:
Напряжение, ток и реактивная мощность в середине линии (lx = 150 км):
Остальные результаты расчёта сведены в табл. 2.
Таблица 2. Режим наибольшей передаваемой мощности при K=1,075 |
|||||
lx, км |
0 |
75 |
150 |
225 |
300 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0,18 |
0,22 |
0,25 |
0,27 |
0,29 |
Среднеквадратичный ток:
Оценочное значение потерь активной мощности:
Рис. 5. Распределение напряжения вдоль линии для режима передачи наибольшей мощности при K=1,075
Рис. 6. Распределение тока вдоль линии для режима передачи наибольшей мощности при K=1,075

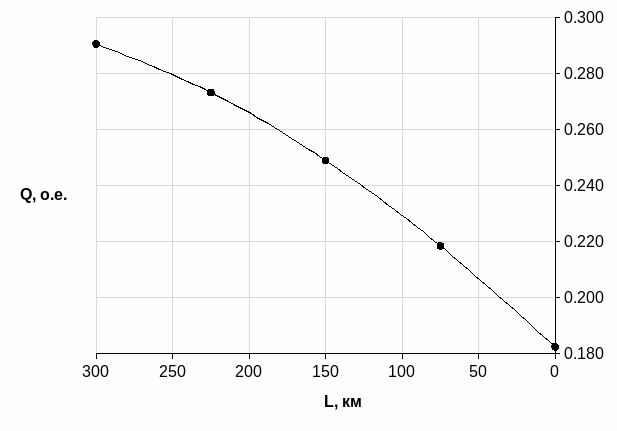

Рис. 7. Распределение реактивной мощности вдоль линии для режима передачи наибольшей мощности при K=1,075
