3 Аналіз можливостей поліпшення енергетичних показників асинхронного електроприводу пм при використанні тпч
Як показано в попередньому розділі. Одним з найбільш доцільних шляхів модернізації асинхронного електроприводу ПМ, що діють є застосування тиристорного перетворювача частоти для управління приводом в режимах руху на знижених швидкостях.
Для кількісної оцінки поліпшення енергетичних показників ПМ при такій модернізації проведені розрахунки, аналогічні викладеним в попередньому розділі для двох випадків:
а) ПМ
оснащена електроприводом,
робота якого
у всіх
режимах
супроводжується
втратами
тільки
в двигуні
і механічних
передачах (далі
в тексті
- ідеальний електропривод).
У цьому випадку ПМ споживає електроенергію,
величина якої визначається добутком
рушійних зусиль і швидкості руху судини
на кожній ділянці. Сказане пояснює
вид діаграми
потужності
ідеального електроприводу
по рис.4.4,а. Площа заштрихованих
областей на цьому
малюнку
відображає
втрати
енергії
в реостатному приводі;
б) ПМ модернізована із застосуванням ТПЧ.
Витрата електроенергії з мережі для ідеального електроприводу при відпрацюванні заданої тахограми, визначимо по виразу:
(4.17)
де
- витрата
електроенергії
з мережі
при підйомі
судини,
квт.ч;
-
витрата
електроенергії
з мережі
при спуску судини,
кВт.ч.
Доданки (4.17) визначимо по виразу:
(4.18)
де
- початкове
і кінцеве
значення
швидкості
руху
на і-ій ділянці,
м/с;
-
початкове
і кінцеве
значення
рушійного
зусилля
на і-ій
ділянці,
кН.
Складові
записані
таким чином, в відповідності
до лінійності
відповідних
ділянок
діаграми
потужності
по рис.4.4,а.
Для
ідеального електроприводу
питома
витрата
електроенергії
за цикл на одну тонну вантажу
і середній
за цикл ККД
можуть
бути
визначені
по виразах
(4.3) і (4.4) при заміні
на
.
У разі модернізації електроприводу із застосуванням ТПЧ тахограма циклу роботи установки відповідно до рис.4.4 може бути умовно розділена на наступні характерні ділянки:
а) ділянки
розгону
до зниженої
швидкості,
уповільнення
до зупинки
і руху
по зниженій
швидкості:
1-2; 6-7; 8-9; 13-14. На цих ділянках двигун
отримує живлення від ТПЧ і споживання
електроенергії за цикл роботи може бути
визначено, як у ідеального приводу по
формулах (4.17) -(4.18) з урахуванням коефіцієнта
1.2,
що
враховує вплив погіршення не
синусоїдальності вихідного струму ТПЧ.
Причому при підйомі
,
а при спуску
[10];
б) на ділянках розгону до сталої швидкості, уповільнення до зниженої швидкості при підйомі, а також рухи на сталій швидкості при підйомі і спуску (4-4-5; 11 по рис.4.4) електропривод працює за існуючою схемою реостатного регулювання. Спожівання електроенергії в цьому випадку розраховуємо по виразах (4.6) (4.14);
в)
на ділянках
розгону
до сталої
швидкості
і уповільнення
до зниженої
швидкості
при спуску (10, 12 по рис.4.4) електропривод
працює
в режимі,
близькому
до динамічного
гальмування,
оскільки
вихідна
частота ТПЧ, не перевищує
10-12 Гц. Тому споживання
електроенергії
в цих
режимах з достатньою
точністю
можуть
бути
розраховані
по виразу
4.13. Для запропонованого
модернізованого
електроприводу
ПМ із застосуванням
ТПЧ на дотягувані,
питома
витрата
електроенергії
за цикл на одну тонну вантажу
і середня
за цикл ККД
можуть
бути
визначені
по виразах
(3.3) і (3.4).
Розрахунок енергетичних показників на прикладі прохідницької підйомної установки МПП-9 по приведених вище методиках для випадків ідеального електроприводу і електроприводу з ТПЧ приведень в таблиці 4.1. Там для порівняння приведені енергетичні показники реостатного електроприводу.
На
рис.4.5 приведені
криві
залежностей
ККД і питомої
витрати
електроенергії
від
глибини
підйому
для реостатного
,
з
перетворювачем
частоти
і ідеального електроприводу
.

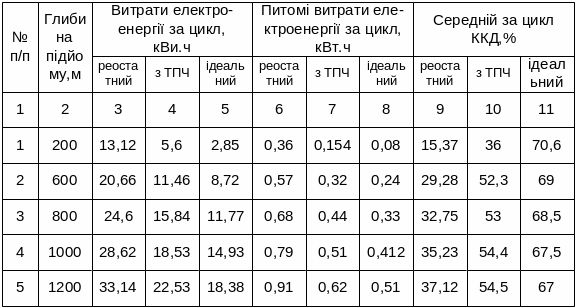

Таблиця 4.1 - Порівняльний аналіз енергетичних показників різних варіантів електропривода МПП-9
Проаналізувавши криві по рис.4.5, можна зробити наступні висновки;
1. Зіставлення енергетичних показників ідеального електроприводу з реостатним показує, що існує можливість значного їх поліпшення на ППМ, що діють, за рахунок застосування енергозбережного електроприводу.
2. Нізька економічність асинхронного електроприводу порівняно з ідеальним найбільш істотна при малих глибинах підйому, наприклад, при глибині 200 м питома витрата електроенергії асинхронного приводу приблизно в 4 рази вища, ніж у ідеального, а на глибині 1000 м-тільки в 2 рази.
3. Пропонованій електропривод ПМ з ТПЧ для режимів дотяжки дозволяє істотно поліпшити енергетичні показники установки і наблизити їх до показників ідеального електроприводу, причому найбільш ефективний електропривод з ТПЧ при малих глибинах підйому.
4. З вищесказаного виходить необхідність і доцільність розробки і впровадження енергозбережного електроприводу на основі існуючого високовольтного асинхронного двигуна з метою істотного підвищення економічної ефективності ПМ при їх модернізації.
