3. Правило нумерации событий сетевых моделей

События сетевой модели нумеруются. Нумерация выполняется слева направо от исходного события к завершающему, причём так, чтобы номер начального события работы i был меньше номера конечного события j. Рассмотрим на примере 4 порядок нумерации событий .

3.1Метод «вычёркивания дуг (работ)».

Пример 4. Пронумеровать события СГ.

Рис.14

1. Ищем событие, в которое не входит ни одна работа. Даём ему номер «1».

2. Вычёркиваем все работы, выходящие из этого события «1» и ищем событие, в которое не входит ни одна работа. Присваиваем ему номер «2».

3. Вычёркиваем работы, выходящие из события «2» и ищем событие, в которое не входит ни одна работа. Присваиваем ему номер «3».

4. Вычёркиваем работы, выходящие из события «3» и ищем событие, в которое не входит ни одна работа. Присваиваем ему номер «4».

5. Вычёркиваем работы, выходящие из события «4» и ищем событие, в которое не входит ни одна работа. Присваиваем ему номер «5».

6. Последнему событию присваиваем номер «6».

Таким образом, событие получает номер только в том случае, когда все входящие в него дуги (работы) условно вычеркнуты.

После нумерации событий каждой работе присваиваем шифр (код).

Шифр работ записывается парой чисел. Работа а – шифр – 1-2, первое из которых – код начального события данной работы, второе – код конечного события работы.

Р абота б – шифр – 1-3

Работа в – шифр – 2-3

Работа г – шифр – 2-4

Работа д – шифр – 3-4

Работа е – шифр – 3-5

Работа з – шифр – 4-6

Работа к – шифр – 5-6

Зависимость ж – шифр – 4-5

Рис.15

Шифр каждой работы на графике отличается от шифра любой другой работы, так как между двумя событиями только одна работа.

3.2 Правило закрытого поля

Для моделей выполненных в масштабе времени нумерацию событий производят слева направо и сверху вниз, от события наступившему раньше к событию более позднему.

4. Укрупнение сетевых графиков

Для различных уровней управления строительством составляются сетевые модели с различной степенью укрупнения работ. Если группу работ можно рассматривать как самостоятельный сетевой график с одним исходным и одним завершающим событием, то группа работ в графике изображается как одна работа. Продолжительность новой работы равна наибольшей длине пути между этими двумя событиями.

Пример 5. Укрупнить СГ.

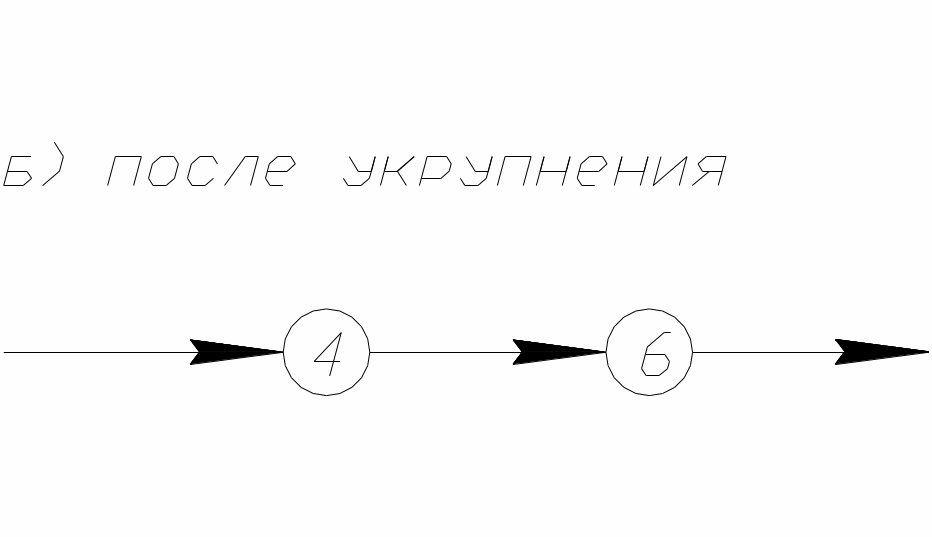

Рис. 16

Пример 6. Укрупнить СГ.

Рис.17

4. Сшивание сетевых графиков

На строительство комплексов или крупных объектов сетевые графики составляются в несколько этапов. Вначале составляются сетевые графики на строительство каждого объекта комплекса или части объекта, а после этого локальные графики «сшиваются» (соединяются) в единый сетевой график.

Сшивание сетевых графиков производится по граничным событиям, т.е. по общим событиям для каждой сшиваемой сети. При этом обязательно учитываются дополнительные условия сшивания.

В «сшитом» сетевом графике должны быть учтены все работы отдельных (локальных) сетевых графиков.

Пример 7. Произвести сшивание двух локальных сетевых графиков с учётом дополнительных условий сшивания.

в) дополнительное условие «сшивания» - работа 11-12 зависит от окончания работы 1-3

hi	ij
1-3	11-12

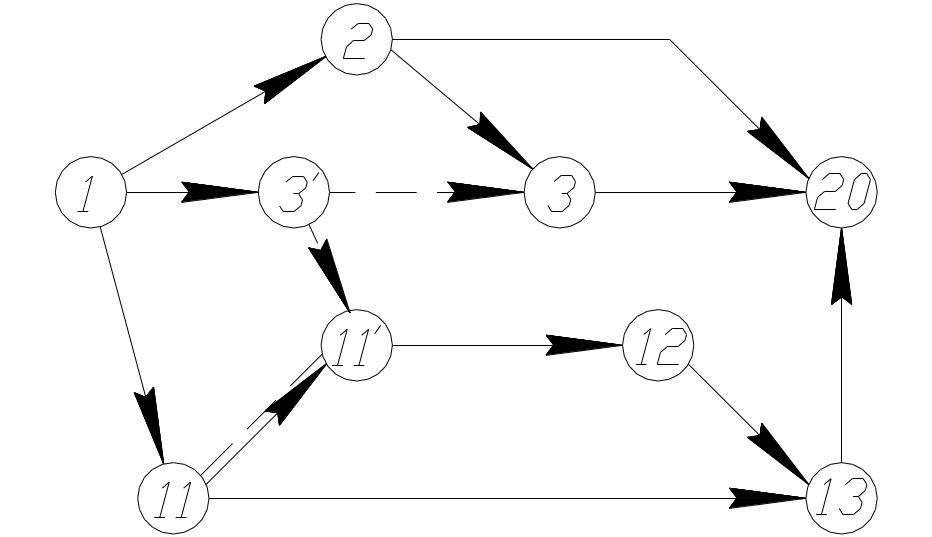

«СШИТЫЙ ГРАФИК»

Рис. 18

РЕШЕНИЕ. События «1» и «20» являются общими для обоих графиков, следовательно, они являются исходным и завершающим событием. Чтобы учесть дополнительные условия «сшивания», зависимость работы 11-12 от работы 1-3 необходимо ввести дополнительные события, «3-штрих» и «11-штрих» и три логические зависимости 3^/-3; 11-11^/; 3^/-11^/.
