5 Расчет защиты кабельной линии
Выполним расчёт уставок защит кабельной линии АПвП 3х50/16-6 длиной 1050 м напряжением 6 кВ. Максимальная нагрузка в утяжелённом режиме Sнагр=0,625 МВА, из курсового проекта по «Электрическим станциям и подстанциям».
5.1 Расчет максимальной токовой защиты
Максимальный нагрузочный ток:
,
(5.1)
кА.
Сопротивление обобщённой нагрузки Хнагр* =0,35.
Ом.

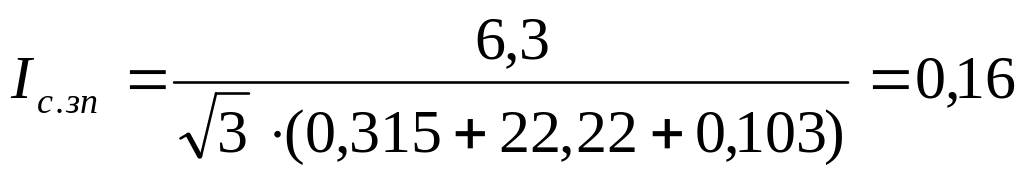

Ток самозапуска двигателей:
,
(5.2)
кА.
Коэффициент самозапуска:
.

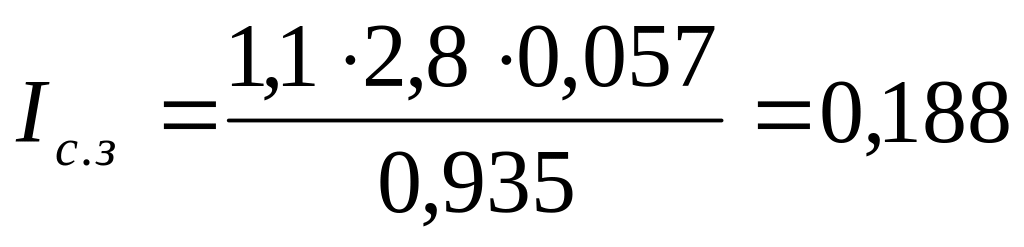

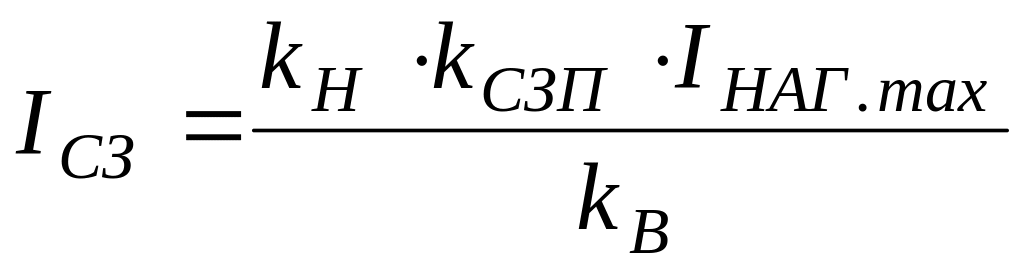

Ток срабатывания защиты отстраивается от максимального тока нагрузки в утяжелённом режиме:
,
где kн = 1,1, kв = 0,935 для реле SEPAM S20.
кА.

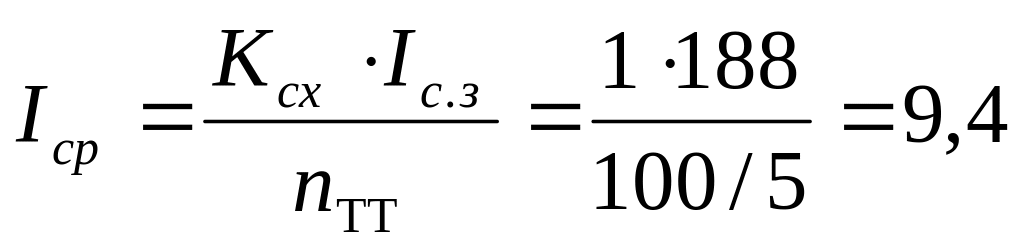

Ток срабатывания реле:
А.
На микропроцессорном реле выбираем уставку 10 А.

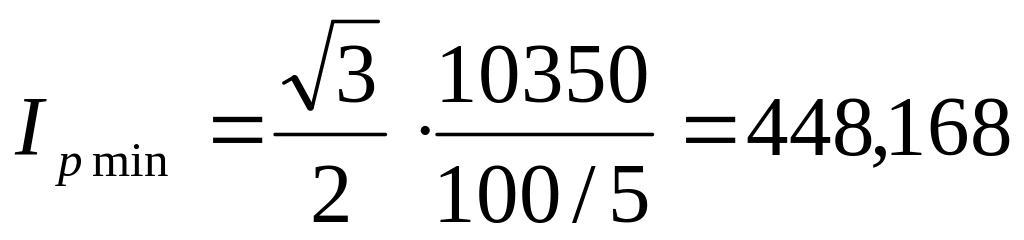

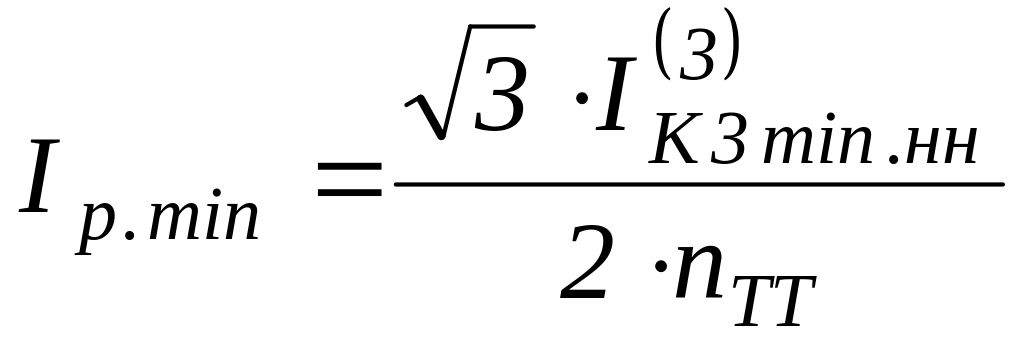

Минимальный ток в реле при двухфазном КЗ за кабелем:
,
(5.3)
А.
Коэффициент чувствительности:
.
Защита обладает достаточной чувствительностью.
По условию селективности МТЗ отстраивается от времени действия защит на цеховой подстанции. Если кабельная линия питает цеховой трансформатор, то время срабатывания защиты можно принять 0,5 с.
5.2 Расчет токовой отсечки

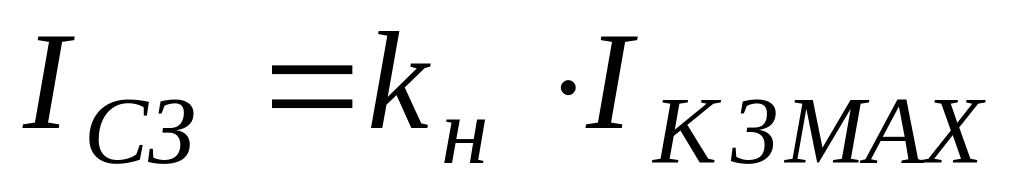

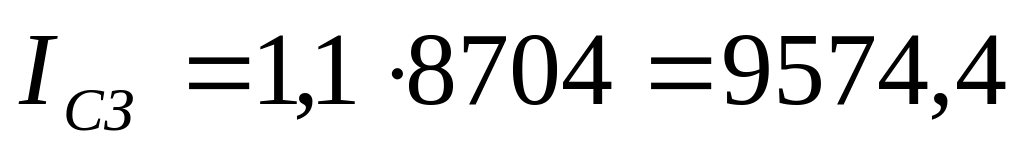

Ток срабатывания отсечки:
,
(5.4)
где kн = 1,1 для Sepam S20.
А.
Ток срабатывания реле:
А.
Уставка срабатывания SEPAM 1000+ серии S20 480 А.

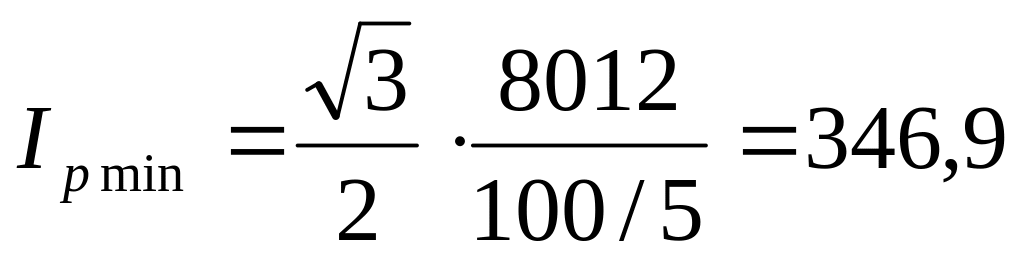

Минимальный ток в реле:
|
А.Коэффициент чувствительности:
Т.к kч < 1,2 – отсечку ставить не следует.
5.3 Расчет максимальной токовой защиты нулевой последовательности

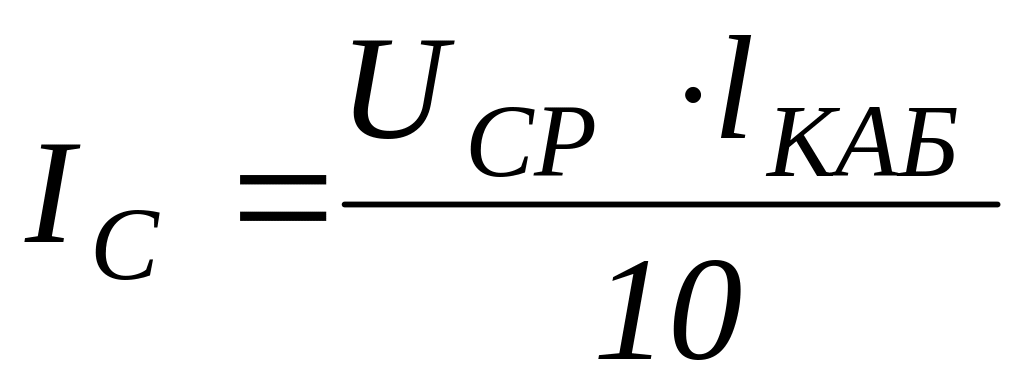

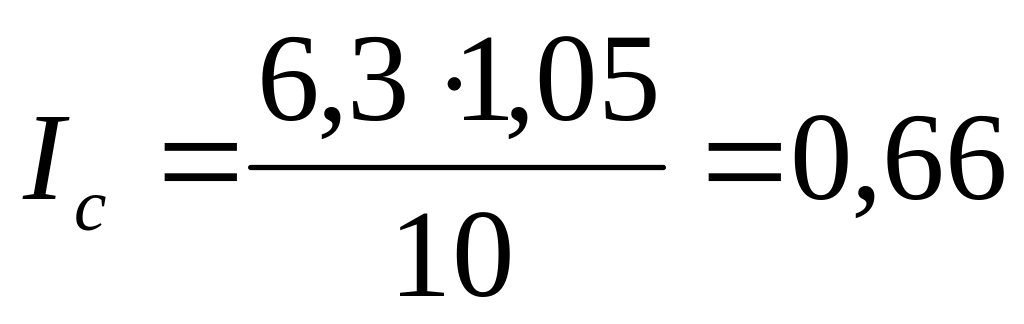

Eмкостный ток замыкания на землю кабельной линии:
,
(5.5)
А.

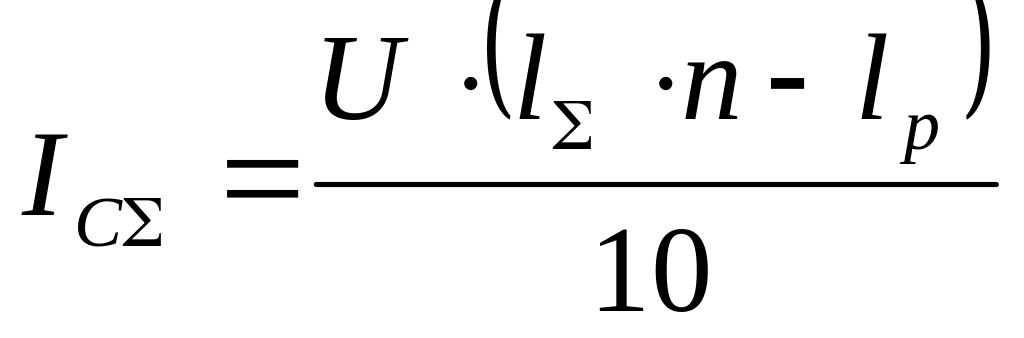

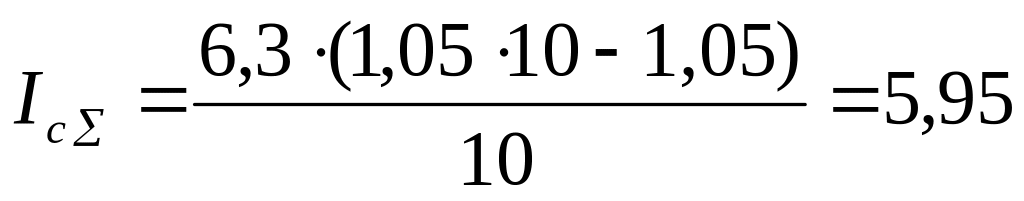

Емкостный ток замыкания на землю секций шин:
,
(5.6)
А.
где n-количество отходящих линий от одной секции.

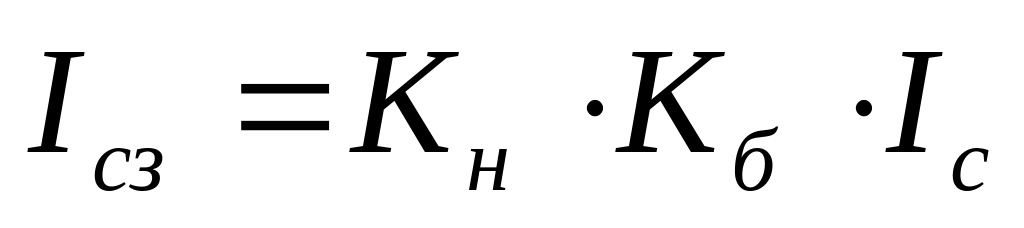

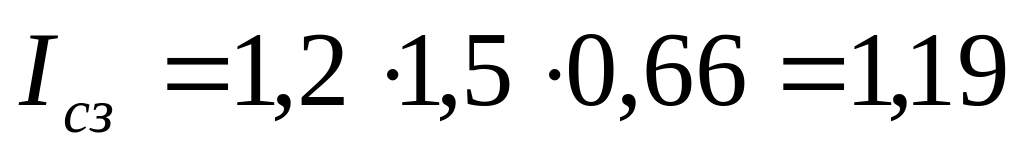

Ток срабатывания защиты:
,
(5.7)

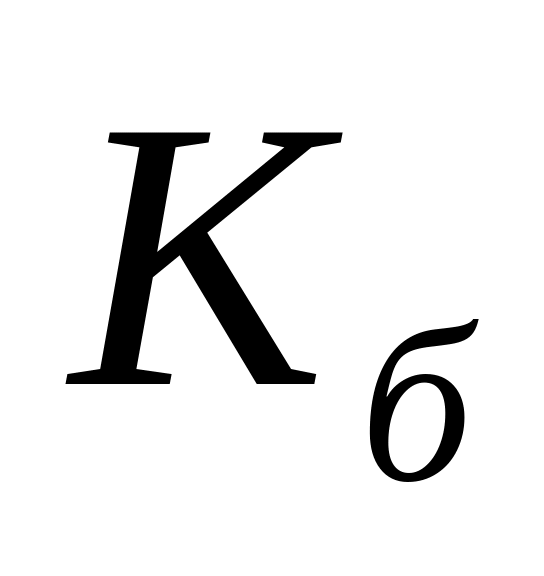

где
=1,5
– коэффициент броска.
А.
Ток срабатывания реле SEPAM с уставкой 2 А.
Коэффициент чувствительности:
Защита обладает достаточной чувствительностью.
Рис. 5.1 – Защита кабельной линии 6 кВ. Поясняющая схема. Токовые цепи. Цепи учета.
Рис. 5.2 - Защита кабельной линии 6 кВ на переменном токе.
Оперативные цепи
Рис. 5.3 - Защита кабельной линии 6 кВ на постоянном токе.
Цепи сигнализации.
Таблица 5.1 Спецификация
Буквенное обозначение |
Коли-чество |
Наименование |
Тип |
Примечание |
Q |
1 |
Выключатель |
ВВ/ТЕL-6 |
|
ТА1, ТА2 |
2 |
Трансформатор тока |
ТОЛ-6 |
100/5 |
CSH |
1 |
Трансформатор тока нулевой последовательности |
тор |
|
ЕА05 |
1 |
Электрический счетчик |
ЕвроАльфа |
|
SAС1 |
1 |
Переключатель режимов |
ПМОФ |
|
KL1 |
1 |
Промежуточное реле |
РП-23 |
|
КТ1 |
1 |
Реле времени МТЗ |
РСВ-13 |
tуст=0,5 c |
KQQ |
1 |
Реле фиксации команды включения |
РП-12 |
|
КН2 |
1 |
Указательное реле |
РУ-21(0,01 А) |
|
БК1 |
1 |
Блок-контакт положения выключателя |
|
Для блокировки цепей вкл./откл. |
АК |
1 |
Блок управления |
БУ/ТЕL-100/220-12-01А |
|
SF1, SF2 |
2 |
Автоматический воздушный выключатель |
АП-50 |
|
