ВиВ записка
.docСанкт-Петербургский государственный архитектурно-строительный университет
Кафедра теплогазоснабжения, отопления и вентиляции
РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
К КУРСОВОЙ РАБОТЕ
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ ЖИЛОГО ЗДАНИЯ
Работу выполнила Потачева З. А.
Студентка группы 1-СУЗС-III
Номер зачетной книжки 121532
Подпись _________________ Дата __________
Руководитель работы Иванова Ю. В.
Проект защищен с оценкой __________________
__________________________________________
(Дата и подпись преподавателя)
Санкт-Петербург
2014 г.
1. ИСХОДНЫЕ ДАННЫЕ
1.1. Климатические характеристики городов и расчетные параметры наружного воздуха.
Местонахождение здания – г. Пермь.
Влажностные условия эксплуатации ограждения зданий по СниП II-3-79* – Б.
Расчетная
температура наружного воздуха:
=
-35
.
Продолжительность
отопительного периода:
=
229 сут.
Средняя
температура воздуха в отопительный
период:
=
-5,9
.
1.2. Планировка здания, система отопления и географическая ориентация главного фасада здания.
План 1-го этажа:
Этажность здания: 3 эт.
Высота этажа (от пола до пола следующего этажа): 2,8 м.
Высота подвала (от пола подвала до пола 1-го этажа): 2,6 м.
Величина располагаемого давления на входе в систему отопления: 6000 Па.
Характеристика системы отопления: - однотрубная;
- с нижней разводкой;
- с попутным движением теплоносителя.
Ориентация главного фасада: ЮВ (юго-восток).

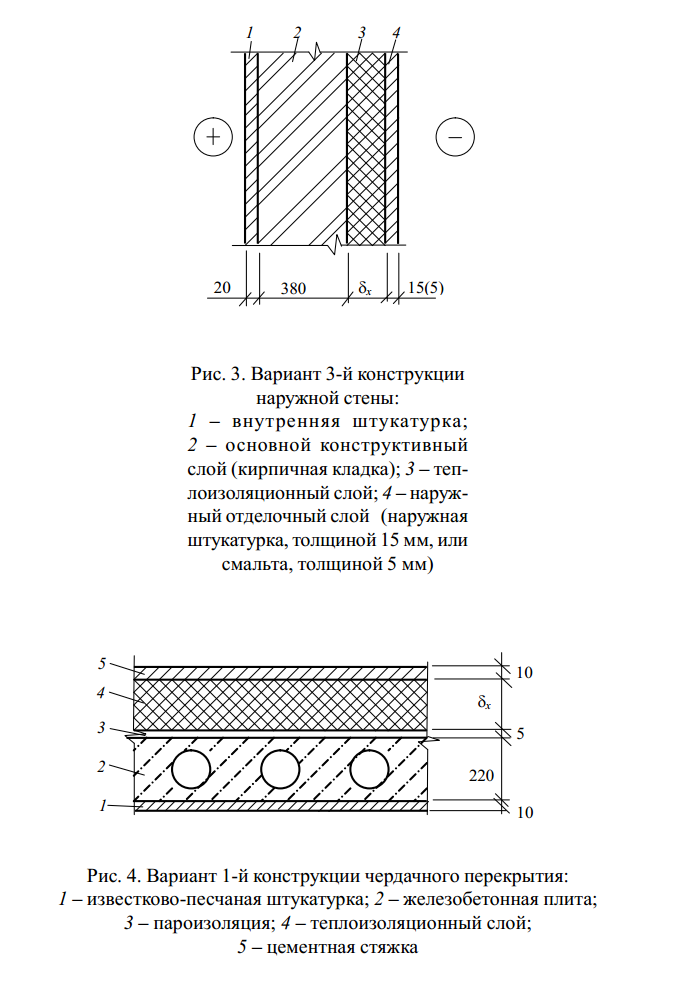

1.3. Конструкции наружных ограждений.
2. ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ НАРУЖНЫХ ОГРАЖДЕНИЙ
2.1. Теплотехнический расчет наружной стены.
1. 1 – внутренняя штукатурка: известково-песчаный раствор,
=
1600
,
=
0,81
2 – основной конструктивный слой (кирп. кладка): кирпич
керамический пустотелый,
=
1200
,
=
0,42
3 – теплоизоляционный слой: пенополикретан,
=
75
,
=
0,003
4 – наружный отделочный слой: известково-песчаный раствор,
=
1600
,
=
0,81
2.
ГСОП:
=
(21+5,9) * 229 = 3457,9
принимается равной 21
,
т.к.
=
-35
< -31
.
3. Нормируемое значение приведенного сопротивления теплопередаче наружных стен:
=
0,00035*3457,9 + 1,4 = 2,61
Значения a и b получены из таблицы 5.
4. Минимальное значение толщины теплоизоляционного слоя наружных стен:
-
-
-
-
-
)
= 0,045*(4,14 -
-
-
-
-
)
=
=
0,16 м = 160 мм =
Выражение
получено из условия
.
Значение
получено
из таблицы 8.
5. Фактическое сопротивление теплопередаче наружных стен:
+
+
+
+
+
=
+
+
+
+
+
=
=
4,34
6. Температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности наружных стен:
=
= 1,56
Полученное
значение не превышает нормируемой
величины (4
).
7. Коэффициент теплопередачи наружных стен:
=
= 0,23
8. Общая толщина наружных стен:
20
+ 380 + 160 + 5 = 565 мм
2
.2.
Теплотехнический расчет чердачного
перекрытия.
1.
1
– известково-песчаная штукатурка,
=
1600
,
=
0,70
2
– железобетонная плита,
=
2500
,
=
1,92
3
– пароизоляция: пергамин (ГОСТ 2697),
=
600
,
=
0,17
4
– теплоизоляционный слой: стеклянное
штапельное волокно «Флайдер-Чудово»
(плита П-45),
=
45
,
=
0,045
5
– цементная стяжка (цементно-песчаный
раствор),
=
1800
,
=
0,76
2.
ГСОП:
=
(21+11,4) * 242 = 7840,8
принимается равной 21
,
т.к.
=
-38
< -31
.
3. Нормируемое значение приведенного сопротивления теплопередаче чердачного перекрытия:
=
(0,00045*7840,8 + 1,9)*0,9 = 4,89
Значения a и b получены из таблицы 5. Значение n получено из таблицы 6.
4. Минимальное значение толщины теплоизоляционного слоя чердачного перекрытия:
-
-
-
-
-
-
)
= 0,045 * (4,89 -
-
-
-
-
-
)
= 0,2 м = 200 мм =
Выражение
получено из условия
.
Значение
получено
из таблицы 8.
5. Фактическое сопротивление теплопередаче чердачного перекрытия:
+
+
+
+
+
+
=
+
+
+
+
+
+
= 4,81
6. Температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности чердачного перекрытия:
=
= 1,27
Полученное
значение не превышает нормируемой
величины (3
).
7. Коэффициент теплопередачи чердачного перекрытия:
=
= 0,21
8. Общая толщина чердачного перекрытия:
10
+ 220 + 5 + 200 + 10 = 445 мм
