Реферат

Курсовой проект с.29, рис.14, табл.5, источников 7.

ОСНОВАНИЯ И ФУНДАМЕНТЫ, ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУНТОВ; РАСЧЕТНОЕ СОПРОТИВЛЕНИЕ ОСНОВАНИЯ; ФУНДАМЕНТЫ МЕЛКОГО ЗАЛОЖЕНИЯ; СВАЙНЫЕ ФУНДАМЕНТЫ; ДЕФОРМАЦИЯ ОСНОВАНИЯ; ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ.

В курсовом проекте выполнена оценка инженерно-геологических условий строительной площадки, разработаны два варианта фундаментов: фундаменты мелкого заложения и свайные фундаменты.

Расчеты фундаментов производились по предельным состояниям второй группы.

Разработана конструкция гидроизоляции, выполнено технико-экономическое сравнение вариантов.

Содержание

1. Задание на курсовое проектирование 2

2. Исходные данные 3

3. Анализ инженерно-геологических условий, свойств грунтов, оценка расчетного сопротивления грунтов 6

4. Расчет фундаментов мелкого заложения 9

4.1. Определение глубины заложения фундаментов 9

4.2. Определение размеров подошвы фундаментов 10

4.2. Расчет конечных осадок фундаментов мелкого заложения 14

5. Расчет свайных фундаментов 17

5.1. Расчет по несущей способности грунтов основания 17

5.2. Расчет конечных осадок свайного фундамента 22

6. Технико-экономические показатели вариантов фундаментов 25

6.1. Определение объема котлована 25

6.2. Технико-экономическое сравнение 25

7. Конструкция гидроизоляции 28

8. Библиография………………………………………………………………………………....29

2. Исходные данные

Рисунок 1 – План и разрез здания

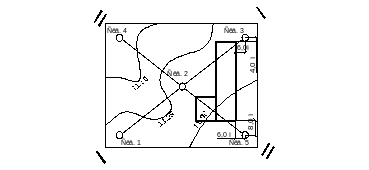

Рисунок 2 – План участка

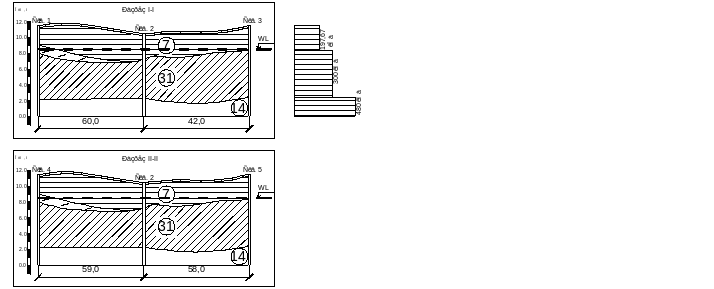

Рисунок 3 – Разрезы I-I и II-II

Таблица 1 – Значения вертикальной N, горизонтальной Q нагрузок и момента М на обрезах фундаментов

Номер схемы и название сооружения	Вариант размеров	Номер фундамента	Вариант 1
			N, МН	М, МН*м	Q, МН
9. Бункерная галерея	Четный L =6 м	1	4,10	±0,12	-
		2	0,16	0,0025	-
		4	0,54	0,006	-

3. Анализ инженерно-геологических условий, свойств грунтов, оценка расчетного сопротивления грунтов

Многоэтажное здание с пролетом 12м, с железобетонным каркасом, высотой 10,9м с размерами в осях 42 на 12 метров. Бескаркасный бункер с размерами в осях12 на 12 метров, высотой 30 м.

Грунт №7.

Число пластичности Ip= ωL- ωP=0,25-0,17=0,08 > 0,07 – суглинок.

Показатель текучести Il=(0.21-0.17)/0.08=0.5 – тугопластичный.

Коэффициент пористости .

Степень влажности средней степени водонасыщения.

_.

Суглинок тугопластичный, средней степени водонасыщения с коэффициентом пористости 0,78.

_{Расчетное сопротивление грунта R0 составляет 197,67 кПа.}

Грунт № 31.

Число пластичности Ip= ωL- ωP=0,35-0,17=0,18 > 0,17 – глина.

Показатель текучести Il=(0.18-0.17)/0.18=0.05 – полутвердая.

Коэффициент пористости .

Степень влажности средней степени водонасыщения.

_.

Глина полутвердая, средней степени водонасыщения с коэффициентом пористости 0,61.

Расчетное сопротивление грунта R0 составляет 480 кПа.

Грунт № 14.

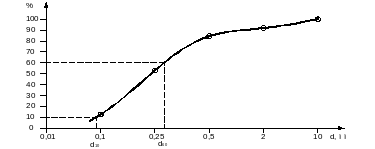

Рисунок 4 – Кривая гранулометрического состава

Содержание частиц >0.1 мм 87,5%, песок мелкий.

Песок плотный.

средней степени водонасыщения.

Песок неоднородный.

Песок мелкий, неоднородный, средней степени водонасыщения, плотный.

Расчетное сопротивление грунта R0 составляет 300 кПа.
