2.3 Моделирование вал – шестерни

Таблица 4

Наименование, обозначение, размерность	Численное значение	Для студента
Диаметр окружности вершин , мм	75
Диаметр окружности впадин , мм	63,75
Модуль зацепления , мм	2,5
Число зубьев шестерни	28
Ширина шестерни , мм	55
Угол наклона зубьев , град	0
Диаметр цапфы , мм	30

Фронтальная плоскость

указать радиус вершин 37,5 мм

На расстояние указать ширину шестерни 55 мм

Создать получена модель основной части шестерни;

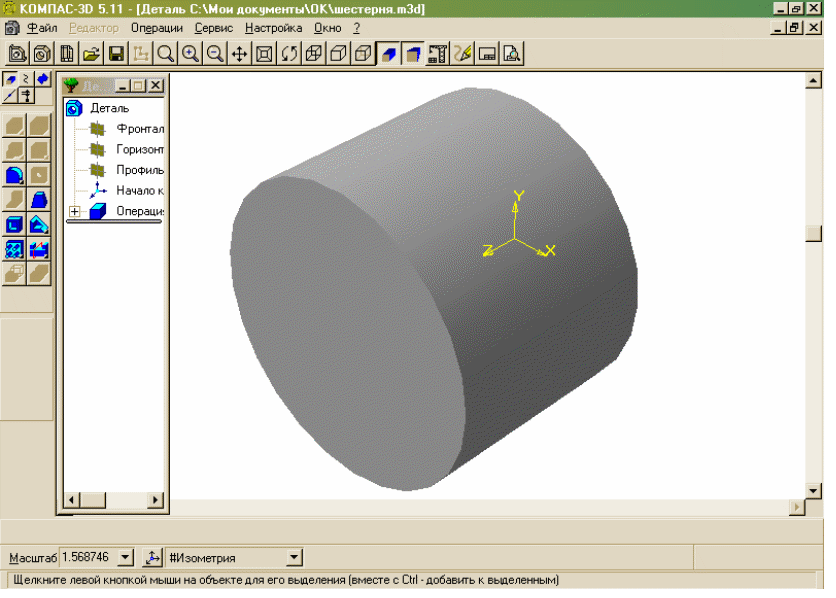

Рисунок 20 - Начало моделирования шестерни

На передней грани создадим эскиз буртика, который необходим, для того чтобы обеспечить расстояние между подшипником и зубьями;

Наведите курсор на переднюю грань, и выделите ее левой кнопкой мыши.

начало редактирования эскиза;

выбор инструмента ввод окружности;

Указываем левой кнопкой мыши в центре окружности указанной грани, задаем в окошке rad радиус бурта мм и нажимаем ввод.

окончание редактирования эскиза;

в диалоговом окне указать расстояние приклеивания 5 мм и нажать ввод;

Наведите курсор на переднюю грань, и выделите ее левой кнопкой мыши.

начало редактирования эскиза;

выбор инструмента ввод окружности;

Указываем левой кнопкой мыши в центре окружности указанной грани, задаем в окошке rad радиус цапфы 15 мм и нажимаем ввод.

окончание редактирования эскиза;

в диалоговом окне указать расстояние приклеивания длину вала под уплотнение и подшипник 30+19=49 мм и нажать ввод;

Наведите курсор на переднюю грань, и выделите ее левой кнопкой мыши.

начало редактирования эскиза;

выбор инструмента в панели «Геометрические построения»;

Указываем левой кнопкой мыши центр окружности в центре окружности указанной грани, задаем в окошке rad радиус вала под муфту 14 мм и нажимаем ввод.

окончание редактирования эскиза;

в диалоговом окне расстояние приклеивания указать длину вала под муфту 60 мм и нажать ввод;

нажать кнопку в стандартной панели. Поставить курсор на поле модели, и прижимая левую кнопку мыши повернуть деталь дальней гранью к себе.

Отменить команду поворота. Выделить грань, и создать на ней эскиз;

начало редактирования эскиза;

выбор инструмента в панели геометрические построения;

Указываем левой кнопкой мыши центр окружности в центре окружности указанной грани, задаем в окошке rad радиус борта 20 мм и нажимаем ввод.

окончание редактирования эскиза;

в диалоговом окне указать расстояние приклеивания длину борта 5 мм и нажать Enter и ввод;

начало редактирования эскиза;

выбор инструмента;

Указываем левой кнопкой мыши центр окружности в центре последней созданной грани, задаем в окошке rad радиус цапфы 15 мм и нажимаем ввод.

окончание редактирования эскиза;

в диалоговом окне расстояние приклеивания указать длину цапфы 19 мм и нажать ввод.

Рисунок 21 - Вал-шестерня

На выходном конце вал-шестерни вырезается стандартный шпоночный паз для передачи крутящего момента на полумуфту или шкив.
