2.Расчет выпрямительных устройств

Задача расчета заключается в определении типа и количества рабочих и резервных выпрямительных устройств (ВУ). Тип и количество выпрямителей определяется по необходимой мощности и требуемому току.

Ток (I_б =191,2А) буферной работы комплекта рабочих ВУ соответствует

току, потребляемому аппаратурой связи в ЧНН.

Ток (I_з,А) резервного ВУ , обеспечивающего заряд стационарных кислотных аккумуляторов, определяется по формуле

I_з= i_з ∙N∙n_г ,

где i_з - зарядный ток на один индексный номер аккумулятора (составляет для автоматизированных ЭПУ при 2-х групповых батареях - 4А, при одной - 2А);

N - индексный номер аккумулятора;

n_г - число групп аккумуляторных батарей, одновременно заряжающихся от одного выпрямителя.

Определим ток заряда для ЭПУ-24В

I_з =4∙12∙2 =96 А

Определим ток заряда для ЭПУ-60В

I_з =2∙12∙1 =24 А

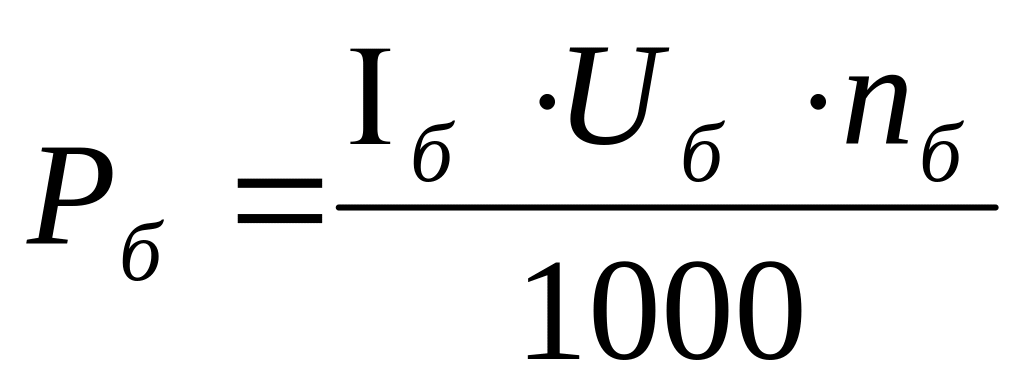

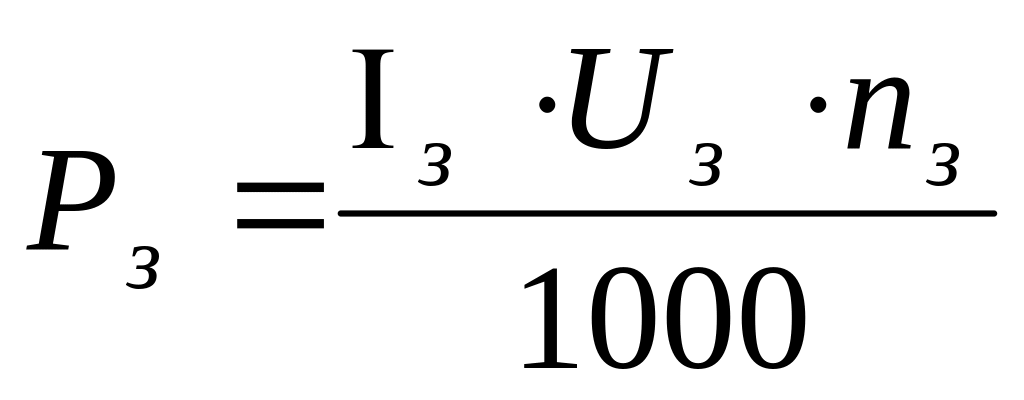

По известным значения токов I_б и I_з мощность выпрямительных устройств при буферной работе Р_б, заряде аккумуляторов Р_з определится в кВт как:

где U_б - напряжение на аккумуляторе в буферном режиме, В;

U_з - напряжение на ак-ре в конце заряда(для автоматиз.ЭПУ-2.3В), В;

n_б, n_з - количество ак-ров в группе в буферном и зарядном режимах.

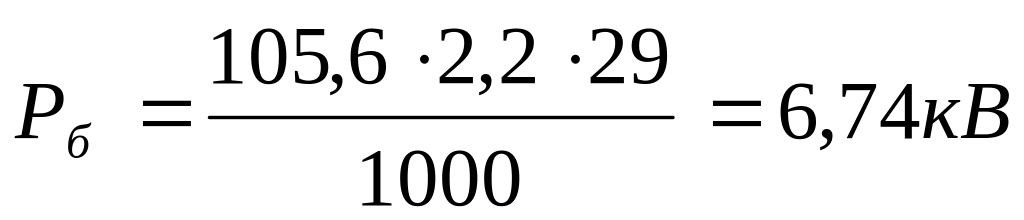

Определим мощность ВУ при буферном режиме для ЭПУ-24В

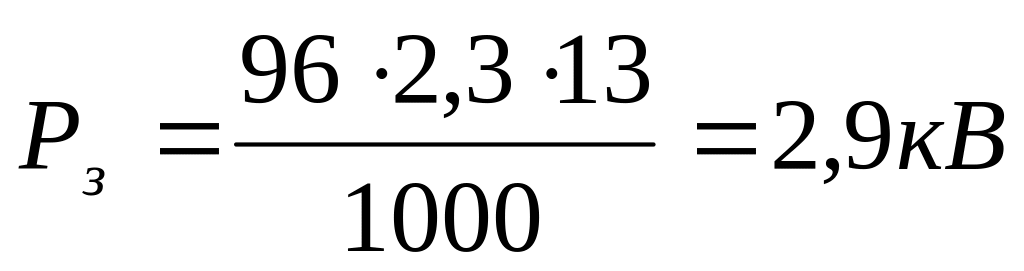

Определим мощность ВУ при заряде для ЭПУ-24В

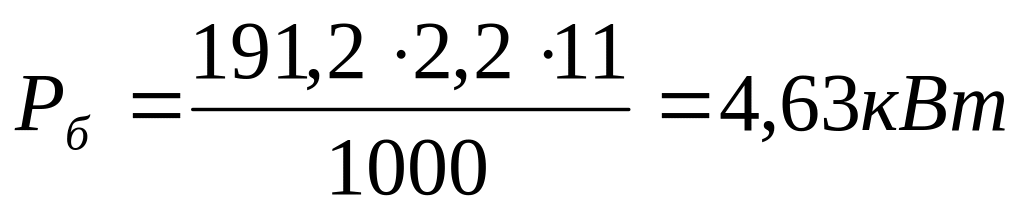

Мощность ВУ при буферной работе для ЭПУ-60В

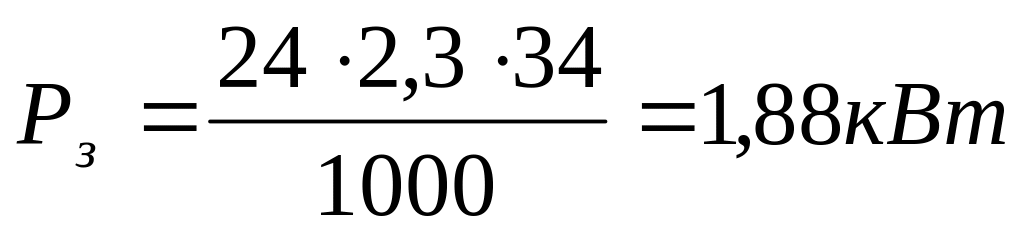

Мощность ВУ при заряде для ЭПУ-60В

На основании выполненных расчетов для ЭПУ-24В выбираем два (основной и резервный ВУТ-31/250. Для ЭПУ-60В выбираем два (основной и резервный) ВУТ-67/125.

Основные технические характеристики вут приведены в таб.

Параметр		ВУТ31\250	ВУТ67\125
Максимальная выходная мощность,кВТ		7,75	8,75
Выпрямленное напряжение,В	Минимальное	22	56
	Максимальное	31	70
Выпрямленный ток, А	Минимальный	25	6,25
	Максимальный	250	125
КПД		0,8	0,85
Cos 		0,67	0,7

РАСЧЕТ НАГРУЗКИ ЭЛЕКТРОУСТАНОВКИ

НА ВНЕШНЕЙ СЕТИ И ВЫБОР ДГА

Мощность резервной электростанции должна быть достаточной для обеспе-чения электроэнергией аппаратуры связи, питаемой в буферном режиме или непо-средственно от сети переменного тока, после аварийного заряда батарей, гаран-тированного освещения, а также двигателей вентиляции аккумуляторной и поме-щения ДГА, насосов топлива для ДГА.

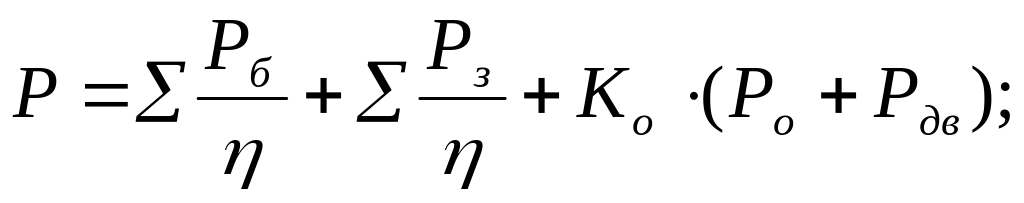

В этом случае, активная и реактивная составляющие мощности ЭПУ в кВт, потребляемые от ДГА, составят:

где Р_б - активная мощьность, потребляемая ВУ в буферном режиме с аккуму-ляторными батареями;

Р_з - активная мощность резервно-зарядного ВУ;

 - КПД выпрямительного устроиства

cos - коэффициент мощности выпрямительного устройства;

Ро,Qо – соответственно активная и реактивная мощность гарантированного освещения;

Ко - коэффициент одновременности включения приборов освещения и силового оборудования;

Р_дв,Q_дв - соответственно активная и реактивная составляющая мощности двигателей вентиляций.

Определим значение активной мощности.

Определим значение реактивной мощности.

Полная мощность ДГА в кВА:

_________ _________________

S = √P² + Q^{2 =} √ 31,62 ²+27,95^{2 =} 42,68 кВА.

По значению полной мощности выбираем тип ДГА - ДГА-48М.
