Расчет выпрямительных устройств
Тип и количество выпрямителей определяются по необходимой мощности и требуемому току.
Ток IБ – буферной работы комплекта рабочих ВУ соответствует току, потребляемому аппаратурой связи в ч.н.н.
Ток в А резервного ВУ, обеспечивающего заряд аккумуляторов, определяется по формуле:
где iЭ – зарядный ток на один индексный номер аккумуляторов (для неавтоматизированных ЭПУ – 6А) [3,20];
N – индексный номер аккумуляторов;
nг – число групп аккумуляторных батарей, одновременно заряжающихся от одного выпрямителя, nг =1, так как при неавтоматизированном ЭПУ заряд групп батарей ведется поочередно.

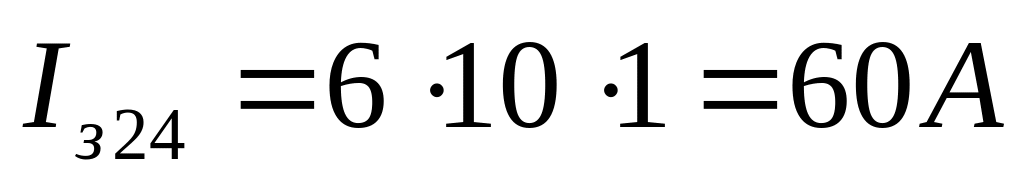

Для батареи 24В:

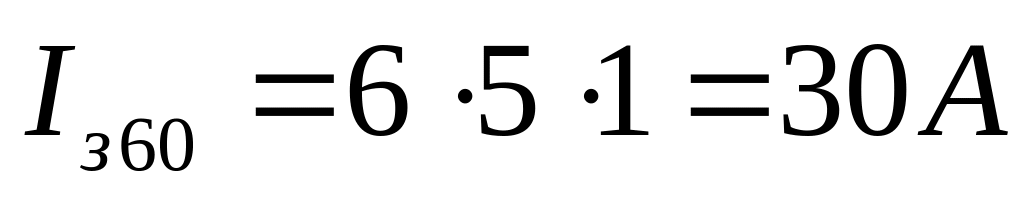

Для батареи 60В:
П
о
известным значениям токов IЗ
и IБ мощность
выпрямительных устройств при буферной
работе определяется как:
и
при заряде аккумуляторов определяется
как:
где UБ – напряжение на аккумуляторе в буферном режиме, UБ =2,2В;
UЗ – напряжение на аккумуляторе в конце заряда (в неавтоматизированных ЭПУ UЗ =2,7В)
nБ и nЗ – количество аккумуляторов в группе соответственно в буферном или зарядном режимах
Д
ля
батареи 24В:
Д
ля
батареи 60В:
Н а основании выполненных расчетов по каталогу (прил. 4,5) подбираются типы ВУ:
Выбираем ВУТ-31/250 для напряжения 24 В и ВУТ-67/125 для напряжения 60 В.
Параметр |
ВУТ31\250 |
ВУТ67\125 |
|
Максимальная выходная мощность, кВт |
8 |
8 |
|
Выпрямленное напряжение, В |
Минимальное |
22 |
56 |
Максимальное |
31 |
70 |
|
Выпрямленный ток, А |
Минимальный |
25 |
6,25 |
Номинальный |
250 |
125 |
|
КПД |
0,8 |
0,87 |
|
сos |
0,67 |
0,7 |
|
6. Расчет нагрузки электроустановки на внешние сети и выбор дга.
М
ощность
резервной электростанции должна быть
достаточной для обеспечения электроэнергией
аппаратуры связи, питаемой в буферном
режиме или непосредственно от сети

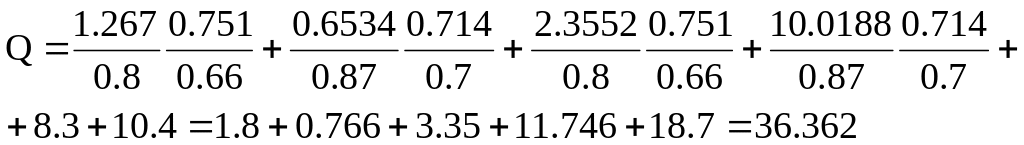

переменного тока. В этом случае
активная и реактивная мощности ЭПУ
потребляемой от ДГА составят:
П
олная
мощность ДГА:
По полной мощности выбираем ДГА – ДГА-48М
Список литературы:
Тюрморезов В.Е. Источники электропитания устройств железнодорожной автоматики, телемеханики и связи. 2-е изд. М.: Транспорт, 1978 г.
Дмитриев В.Р. Смирнова В.И. Электропитающие устройства железнодорожной автоматики, телемеханики и связи. Справочник. М.: Транспорт, 1983 г.
Задание на курсовую работу с методическими указаниями. РГОТУПС: Москва, 2001г.
Багуц В.П Ковалев Н.П. Костроминов А.М. Электропитание устройств железнодорожной автоматики, телемеханики и связи. М.: Транспорт, 1991 г.
