6.3 Визначення граничної підгрупи крана, який може бути застосований на об’єкті.

Кран меншої розмірної підгрупи на об’єкті може бути застосований, якщо у результаті послідовної заміни критичних елементів меншими за типорозмірами забезпечується його технічні характеристики: вантажопідйомність-виліт стріли. Найменша розмірна підгрупа кран на об’єкті визначається з умови забезпечення монтажу найменших за типорозміром елементів на максимальних необхідних вильотах стріли.

Для визначення граничної підгрупи крана (графічний метод):

1. визначається маса добірних елементів;

2. визначається необхідні вильоти стріли для монтажу добірних елементів;

3. на графіку вантажопідйомність-виліт стріли (рис. 6.1) наносять характеристики вибраних кранів менших підгруп;

4. визначаються найменша підгрупа кранів, яка може бути застосована на об’єкті.

І. Визначення найменших ваг елементів виконується по всіх типорозмірах за шириною елементів і зводяться у таблицю 6.2

Визначення монтажних ваг елементів

Таблиця 6.2

Марка елемента	Марка добірного елемента	Маса добірного елемента, т	Маса монтажних пристосувань, т	Загальна монтажна маса, т	Максимальний необхідний виліт стріли, м
1	2	3	4	5	6

Марки і маси добірних елементів для кожної ширини існуючих елементів вибираються у відповідності до додатку __________

Для визначення максимальних необхідних вильотів стріли на планах фундаментів для кожного типорозміру визначається найбільш віддаленні елементи і виконується заміна їх на добірні. Способи заміни показано на рис. 6.2.

Рис. 6.2 Способи заміни монтажних елементів.

Добірні елементи наносяться на план і визначається сторона з якої доцільно виконувати монтаж (рис. 6.2) та максимально необхідний виліт стріли, який рівний мінімально можливому, результати визначень заносяться у табл. 6.2.

ІІ. Вибір кранів менших підгруп на практиці виконується з переліку кранів, які можуть бути застосовані на об'єкті з урахуванням витрат на доставку або наявних до використання. У курсовому проекті вибір кранів менших підгруп виконується довільно для кожної підгрупи. Характеристики вантажопідйомність-виліт стріли вибраних кранів слід нанести на графік прийнятого крана рис. 6.1.

ІІІ. Визначення найменшої підгрупи кранів виконують на графіках вантажопідйомність-виліт стріли шляхом нанесення точок за координатами: монтажна вага добірних елементів і відповідний максимальний необхідний виліт стріли для їх монтажу. Крива вантажопідйомність - виліт стріли, яка має найменші відхилення у більшу сторону для всіх добірних елементів визначає найменшу підгрупу крана, яка може бути застосована на даному об'єкті у результаті заміни типорозмірів елементів по довжині (рис 6.4).

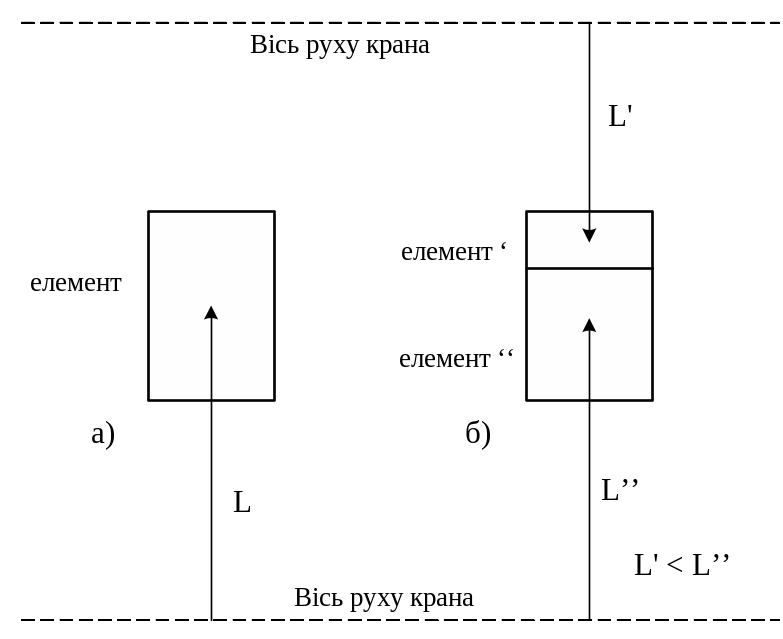

Рис.6.3 Визначення мінімально можливих вильотів стріли.

Рис. 6.4. Визначення підргрупи крана, яка може бути застосована на об'єкті; а) до заміни конструктивних елементів на добірні; б) після.
