5.2 Визначення критичних елементів

Визначальними елементами для вибору крана зі спадною характеристикою Q^кр -b^кр є:

• елемент з максимальною монтажною масою;

• кожний наступний елемент за монтажною масою з більшим вильотом стріли серед всіх попередніх елементів рис. 5.2.

Рис. 5.2 Визначення критичних елементів.

Вибирається кран мінімальної розмірної групи, який забезпечує монтаж всіх критичних елементів.

6. Зміна конструктивних рішень з урахуванням показників монтажної технологічності

6.1 Визначення підгрупи вибраного крана для монтажу.

Крани у відповідності до ГОСТ 22827-77 діляться на підгрупи (табл. 6.1). класифікаційною ознакою віднесення крана до підгрупи є максимальна вантажопідйомність крана не залежно від довжини стріли. Для визначення підгрупи вибраного крана слід нанести всі вантажні характеристики крана у залежності від вильоту стріли (виконується на окремому листі) рис. 6.1. Максимальна вантажопідйомність визначає підгрупу.

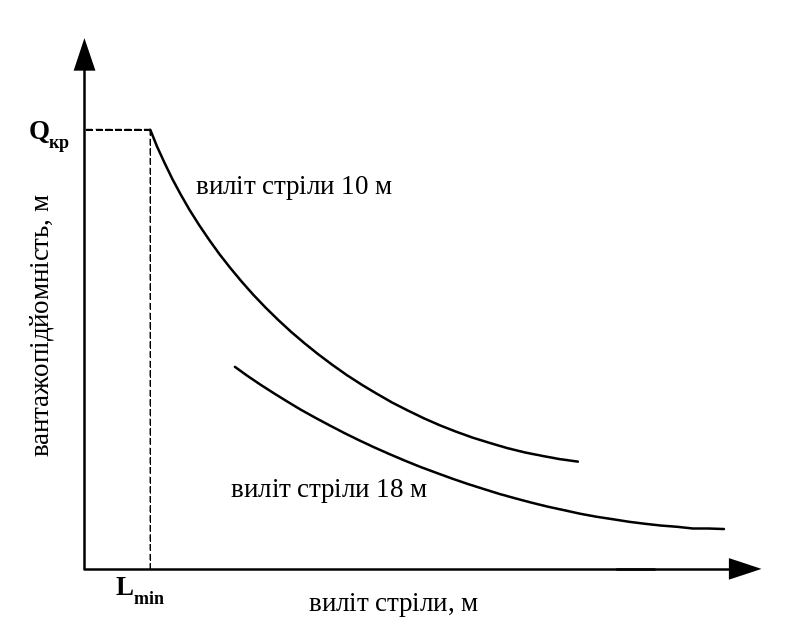

Рис. 6.1 Вантажна характеристика крана.

Класифікація підгруп кранів

Таблиця 6.1

Типорозмірна група	1	2	3	4	5	6	7	8	9	10
Вантажопідйомність, т	4	6,3	10	16	25	40	63	100	160	250

6.2 Визначення показників монтажної технологічності

При розробці курсового проекту визначаються наступні показники монтажної технологічності:

- коефіцієнт різноважності, для характеристики об’єктів за однотипністю монтажних елементів за вагою:

6.1

де Q_сер; Q_max - середня і максимальна маса монтажних елементів;

При К_рів = 1 об’єкт рівноважний; при К_рів < 1 нерівноважний.

- коефіцієнт укрупнення, для характеристики об’єкта за середньою вагою елементів на об’єкті:

6.2

де ∑Q_i- загальна маса монтажних елементів, т; N – кількість монтажних елементів, шт.

Трудомісткість монтажу зменшується по мірі зростання коефіцієнта К_ук .

- коефіцієнт однотипності вильотів стріли. для характеристики ефективності схем виконання робіт:

6.3

де L_сер, L_max – відповідно середній та максимальний виліт гака крана.

при К_одн = 1 – об’єкт однотипний використання крана буде найкращим, за рахунок виключення із технічних операцій необхідності зміни вильоту стріли; К_одн < 1 об’єкт не однотипний тим більше чим менший коефіцієнт К_одн.

- коефіцієнт різномоментності, для комплексної оцінки прийнятих конструктивних параметрів монтажних елементів і схем виконання робіт:

6.4

де M_сер, M_max – відповідно середній та максимальний вантажний момент на об’єкті.

- коефіцієнт вантажопідйомності для оцінки ефективності використання крана за вантажопідйомністю:

6.5

де Q^кр – вантажопідйомність крана, т.
