2 Расчетная часть.

2.1 Выбор монтажного механизма.

Для выбора монтажного механизма необходимо определить следующие параметры: Грузоподъемность Длину стрелы Вылет крюка Высоту подъема крюка

Расчет башенного крана

Рисунок 1. Расчетная схема башенного крана.

Определение грузоподъемности крана Q, т

Q =Q _Э +Q_{СТ ,}

где: Q_Э – масса самого тяжелого монтируемого элемента;

Q_СТ – масса монтажной оснастки. В расчетах принимать Q_СТ=0.5т

Определение вылета крюка L_КР, м

L_КР = +b) +с

где: - половина ширины подкранового пути;

с - расстояние от центра тяжести монтируемого элемента до наиболее выступающей части здания (в расчетах можно принимать габаритную ширину здания)

B= + b)

B- расстояние от оси рельса подкранового пути до ближайшей части здания. Определяется по формуле

b= З_{г +} l_без

b- расстояние от края рельса подкранового пути до ближайшей части здания;

З_г-задний габарит крана (принимается в технических характеристиках крана);

l_без– минимально допустимое расстояние от выступающей части крана до габарита строения или штабеля. Рекомендуется принимать 0.7м на высоту до 2м.

Определение высоты подъема грузового крюка Н_КР, м

Н_{КР =} h₀ +h₃+h_ЭЛ +h_СТ

где: h₀– превышение опоры монтируемого элемента над уровнем стоянки башенного крана;

h₃– запас по высоте, требующий по условиям безопасности монтажа. В расчетах принимать не менее 0.5м.;

h_ЭЛ– высота или толщина элемента

h_СТ– высота строповки в рабочем положении от верха монтируемого элемента до низа крюка крана. В расчетах принимать h_СТ 1.5

!!! По рассчитанным значениям грузоподъемности, вылета крюка и высоты подъема грузового крюка принимаю марку крана, используя справочник Добронравова С.С. Строительные машины и оборудование М.: Высшая школа -2006.

Расчет самоходного стрелового крана.

Рисунок 2. Расчетная схема самоходного крана.

Определение грузоподъемности крана Q, т

Q =Q _Э +Q_СТ,

где: Q_Э– масса самого тяжелого монтируемого элемента

Q_СТ–масса монтажной оснастки. В расчетах принимать Q_СТ=0.5т

Определение длины стрелыL_СТР, м

L_СТР = +

где:H₀– сумма превышения монтажного горизонта, м

H₀ =h₀+h₃+h_{Э ,}

где:h₀– превышение опоры монтируемого элемента над уровнем стоянки крана, м

h₃ запас по высоте , требующийся по условиям безопасности монтажа, м.

В расчетах принимать h₃ 0,5м.

h_Э толщина(высота) элемента, м

h_С – превышение уровня оси крепления стрелы над уровнем стоянки, м

В расчетах принимать h_C 1м.

b- Длина (ширина) монтируемого элемента, м

S- расстояние от края монтируемого элемента до оси стрелы, м

В расчетах принимать S1.5м

- угол наклона оси стрелы к горизонту. (  определить по таблице Брадиса)

tg= *1

Определение вылета крюка L_КР, м

L_КР = L_СТР* cos+ d

где: d- расстояние от оси поворота крана до оси опоры стрелы, м

В расчетах принимать d =1.5м

Определение высоты подъема грузового крюка H_КР, м

H_КР =h₀+h_З+h_Э+h_СТ

где:h_СТ–высота строповки, м. В расчетах приниматьh_СТ 1,5м

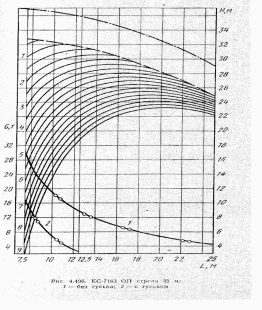

Номограмма грузовых и геометрических характеристик крана

!!! По рассчитанным характеристикам принимают марку крана. Для этого можно воспользоваться справочником Строительные самоходные краны и строповка грузов М.:-1990г.
