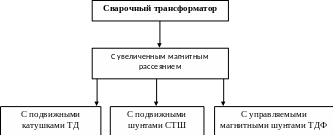

1 Классификация сварочных трансформаторов с увеличенным магнитным рассеянием

2 Причины образования магнитного потока рассеяния. Основное отличие от трансформаторов с нормальным магнитным рассеянием

Магнитные потоки рассеяния в сварочных трансформаторах с увеличенным магнитным рассеянием создаются расположением обмоток.

В данных трансформаторах первичную и вторичную обмотку разносят относительно друг друга на расстоянии этим и отличается трансформаторы от трансформаторов с нормальным магнитным рассеянием.

3 Назначение и устройство трансформаторов с увеличенным магнитным рассеянием Трансформаторы с подвижными катушками

Т рансформатор ТД-500 имеет магнитопровод 3, первичную 4 и вторичную 2 обмотки, переключатель диапазона токов с рукояткой и регулятор тока.

На обоих стержнях магнитопровода на некотором расстоянии друг от друга расположены катушки первичной и вторичной обмоток. Благодаря этому трансформатор имеет повышенное индуктивное сопротивление и крутопадающую внешнюю характеристику. Катушки первичной обмотки намотаны изолированным алюминиевым проводом и неподвижно закреплены у нижнего ярма. Подвижные катушки вторичной обмотки изготовлены из голой алюминиевой шины. Выводы катушек армированы медью для надежного электрического контакта.

Через верхнее ярмо магнитопровода пропущен ходовой винт, который ввинчивается в ходовую гайку, вмонтированную между катушками вторичной обмотки. При вращении ходового винта рукояткой 5 перемещают вторичные катушки и тем самым изменяют расстояние между обмотками и силу сварочного тока. Вращая рукоятку регулятора тока против часовой стрелки, обмотки сближаются, чем достигается уменьшение индуктивности рассеяния и увеличение сварочного тока. При вращении рукоятки по часовой стрелке расстояние между обмотками увеличивается, а ток, напротив, уменьшается.

Трансформатор имеет два диапазона регулирования сварочного тока. Попарно параллельное соединение катушек первичных и вторичных обмоток дает диапазон больших токов, последовательное соединение катушек – диапазон малых токов. Изменяют диапазон при отключенном от сети трансформатора переключателем барабанного типа 6, ручка 1 которого находится над крышкой кожуха. В диапазоне малых токов небольшую часть витков первичной обмотки отключают, и напряжение холостого хода трансформатора возрастает. Это повышает стабильность горения дуги при сварке на малых токах. Силу тока контролируют по шкале токоуказателя через смотровое окно, расположенное на крышке кожуха трансформатора.

Защитный кожух трансформатора крепится болтами к осям, которые, в свою очередь, прикреплены к нижним уголкам магнитопровода. Для удобства перемещения трансформатор имеет четыре колеса и две ручки; для подъема – специальные скобы, расположенные в верхней части кожуха.

Такую же конструкцию имеют другие трансформаторы типа ТД с подвижными катушками.

Трансформаторы с подвижными шунтами

Т рансформаторы СТШ-500 и СТШ-500-80 относятся к трансформаторам с подвижными магнитными шунтами.

Катушки первичной обмотки 2 трансформатора СТШ-500 неподвижно закреплены у нижнего ярма, а катушки вторичной обмотки 4 – у верхнего ярма магнитопровода 1. В окне магнитопровода в пространстве между первичными и вторичными катушками расположены два магнитных шунта 3. Положение шунтов можно изменять ходовым винтом с рукояткой и гайками, вмонтированными в шунты. Один из шунтов имеет гайку с левой резьбой, другой – с правой. При вращении винта по часовой стрелке шунты раздвигаются, против часовой стрелки – сдвигаются. Этим осуществляется изменение индуктивности рассеяния и плавное регулирование сварочного тока; при сближении шунтов ток уменьшается, при раздвижении – возрастает. Шунты, как и магнитопровод трансформатора, набирают из листов электротехнической стали толщиной 0,5 мм. Обмотки трансформатора выполнены из алюминия и армированы на концах медью.

Трансформатор устанавливают на раму с колесами и закрывают кожухом. Доску зажимов для подключения сетевого напряжения располагают на левой боковой стенке кожуха, доску зажимов для присоединения сварочных проводов – на правой. Обе они закрыты защитными крышками. На передней стенке кожуха выполнена рукоятка регулирования тока и токоуказатель.

В трансформаторе СТШ-500-80 предусмотрено переключение катушек с параллельного на последовательное соединение для грубого регулирования тока. Он имеет также устройство, отключающее первичное напряжение через 0,5-1с после прекращения сварки.

Внешние характеристики трансформаторов СТШ-500 и СТШ-500-80 – крутопадающие.
