Завдання 5
Дослідити залежність від початкових умов максимального миттєвого значення струму КЗ.
Варіанти вихідних даних
№ варіанта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
R, Ом |
0,2 |
0,4 |
0,6 |
0,8 |
1,0 |
0,1 |
0,3 |
0,5 |
0,7 |
0,9 |
L, Ом |
2 |
3 |
4 |
5 |
6 |
7 |
3,5 |
4,5 |
5,5 |
6,5 |
Порядок виконання роботи:
1. Змоделювати на ЕОМ трифазне КЗ у вузлі К схеми (рис. 4), яка живиться від джерела змінної синусоїдної напруги
e=5135sin(t++), [B], де =A, B, C; =0, -2/3, +2/3; =0.
2. Почергово задавати такі параметри схеми рис. 4:
а) R1=0,0001 Ом; L1=0; 1/(C1)=15 Ом;
б) R1=0,0001 Ом; L1=22 Ом; 1/(C1)=0;
в) R1=1000 Ом; L1=0; 1/(C1)=0;
г) R1=0,3 Ом; L1=0; 1/(C1)=30 Ом.
3. Для кожного з заданих варіантів параметрів схеми виявити умову виникнення максимального значення аперіодичної складової струму у вітці джерела напруги та змоделювати її, тобто знайти відповідний кут .
4. Виконати трифазне КЗ.
5. Вивести на екран дисплея струми віток схеми та їх проаналізувати.
6. Визначити максимальне миттєве та усталене значення струму в місці КЗ та у вітці джерела напруги. Зробити висновки.
7. Відповісти на такі питання:
а) Чи впливають початкові умови на максимальне миттєве значення струму КЗ?
б) Чи впливають початкові умови на усталений струм КЗ?
в) За яких початкових умов струм КЗ вітки джерела найбільший?
г) Як впливає ємнісне навантаження на струм в місці КЗ та на струм з боку джерела?
Завдання 6
Дати якісну характеристику перехідного процесу трифазного КЗ синхронного генератора.
Порядок виконання роботи:

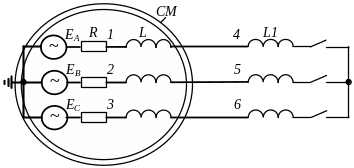

Змоделювати на ЕОМ трифазне КЗ на виводах СГ без АРЗ, який попередньо працював в неробочому ході з номінальною напругою на виводах (рис. 5). Прийняти, що в момент КЗ напруга однієї з фаз, наприклад, фази А, проходить через нуль.
2. Виконати трифазне КЗ у вузлі К схеми.
3. Вивести на дисплей залежності iA(t), iВ(t), iС(t), i1D(t), i1Q(t), if(t), uf(t) (рис. 5) та проаналізувати їх. Визначити максимальні та усталені значення струмів статора та ротора.
4. Спостерігаючи за виведеними на дисплей залежностями порівняти між собою:
а) струми обмоток статора;
б) струми обмоток ротора.
5. Зняти залежності iA(t), if(t), uf(t), i1D(t), i1Q(t).
6. Зі струму iA(t) виділити аперіодичну складову та обвідну амплітуд гармонічної складової.
7. Визначити початкове значення аперіодичної складової струму КЗ (п. 4.5).
8. Визначити початкове значення гармонічної складової струму КЗ (п. 4.6).
9. Побудувати залежність у часі діючого значення гармонічної складової струму КЗ.
10. Визначити початкові значення вільних перехідної та надперехідної складових струму КЗ (п. 4.7, 4.8). Показати ці складові і навести отримані результати. Виконати відповідні побудови.
11. Дати фізичну інтерпретацію процесу.
12. Відповісти на такі питання:
а) Що спільного та відмінного в струмах iA(t), iВ(t), iС(t)?
б) Що спільного та відмінного в струмах if(t), i1D(t), i1Q(t)?
в) Чому під час перехідного процесу струми обмоток статора несиметричні відносно осі часу?
г) Як переконатися чи система перехідних струмів iA(t), iВ(t), iС(t) зрівноважена?
д) Що вказує на відсутність в СГ АРЗ?
е) Чому струми демпферних контурів згасають до нуля, а струм обмотки збудження - до попереднього значення?
ж) Скільки вільних складових є в струмі КЗ?
з) Яка складова згасає найшвидше? Чому?
|
Рис. 5. Осцилограми струмів та напруг перехідного процесу трифазного КЗ синхронного генератора без АРЗ |
