Студент допускается к выполнению лабораторной работы после ознакомления с методикой её выполнения и собеседования с преподавателем. Задание на всех этапах лабораторной работы выполняются совместно с кем-либо из преподавателей. После окончания лабораторной работы оформляется отчёт в соответствии с СТО ИрГТУ.027-2009 по образцу, приведенному в приложении стандарта. Эскизы, чертежи выполняются в соответствии с ГОСТом 2.901. Единицы физических величин применяются в соответствии с ГОСТом 8.417.

Графики, эскизы образцов выполняют в отчете карандашом, используя чертежные инструменты, а данные измерений, цифры и выводы – только чернилами. Записи должны быть четкими и разборчивыми с обязательным заполнением всех граф отчета.

Выполнив лабораторные работы, студент защищает их перед преподавателем. Работа засчитывается только в тех случаях, когда студент знает ее назначение, оснастку для ее выполнения, порядок выполнения, понимает физический и практический смысл полученных экспериментальных зависимостей, умеет анализировать опытные данные и делать выводы по работе. К выполнению лабораторных работ допускаются студенты, ознакомившиеся с инструкцией по технике безопасности, прошедшие вводный инструктаж и инструктаж на рабочем месте.

Инструкция по технике безопасности при работе в лаборатории.

Перед работой необходимо:

привести в порядок свою одежду: застегнуть пуговицы одежды; тщательно застегнуть, завязать, засучить рукава; длинные волосы убрать под головной убор;

проверить исправность получаемого от учебного мастера инструмента и приспособлений; резцы, фрезы, сверла должны быть заточены, гаечные ключи должны соответствовать болтам и гайкам.

привести в порядок рабочее место у станка: убрать со станка все лишнее; необходимый инструмент положить на рабочем месте в определенной последовательности.

Во время работы соблюдать следующие правила:

1. Закрепить заготовку на станке.

2. Крепежные гайки и болты не должны иметь сорванную резьбу.

3. Крепить её в машинных тисках.

4. Закрепить надёжно режущий инструмент. Не устанавливать резцы с большим вылетом.

5. Не разрешается вставлять прокладки под полости рабочего ключа или трубы.

6. Не пускать станок и не работать на нем без инструктора-мастера.

7. Не отходить от работающего станка, а при необходимости прежде выключить станок.

8. Не тормозить части станка для их остановки.

9. Подводить осторожно режущий инструмент к детали или наоборот.

10. Не допускается работать напильником и отверткой без рукоятки.

11. Остановить станок, если во время работы вырвало деталь или режущий инструмент.

12. Следить за работой электромотора, в случае его гудения остановить станок. Не касаться руками токопроводящих частей рубильника, мотора и другого электрического оборудования.

13. Не приближать лицо и руки к режущему инструменту.

14. При работе на заточном станке стоять сбоку от крутящегося круга.

15. Надеть при работе на станке защитные очки.

При обработке не разрешается:

1. Передавать или принимать какие – либо предметы через станок.

2. Убирать стружку на станке или под станком.

3. Обтирать и смазывать станок.

4. Снимать и ставить ограждение.

5. Крепить заготовку, удерживать отрезаемую деталь, поправлять и крепить режущий инструмент, производить замеры детали.

После окончания работы выключить станок или установить, поставить рычаги управления в нейтральное положение, убрать рабочее место.

Лабораторная работа 1.

ОПРЕДЕЛЕНИЕ ЖЕСТКОСТИ ТОКАРНО-ВИНТОРЕЗНОГО СТАНКА.

Цель работы – принятие практических навыков по определению динамической и статической жесткостей узлов токарного станка.

Оборудование, оснастка, инструмент, заготовка: станок токарно-винторезный; приспособление для замера жесткости технологической системы; индикаторное приспособление; режущий инструмент – резец проходной; измерительный инструмент – микрометр с ц. д. 0.01 мм; заготовка – прокат стальной.

ОСНОВНЫЕ ПОНЯТИЯ

Статическая жесткость узла станка определяется по известной методике. Нагружая узел и определяя величину его смещения, можно рассчитать статическую жесткость узла по формуле.

где - радиальная составляющая силы резания; - величина деформации узла.

Динамическая жесткость станка определяется в процессе резания. Неточность заготовки всегда отражается на детали в виде аналогичной погрешности, то есть погрешность заготовок копируется в той ил иной степени на детали. Отношение одноименных погрешностей заготовки и детали называется уточнением.

где - погрешность заготовки; - одноименная погрешность детали.

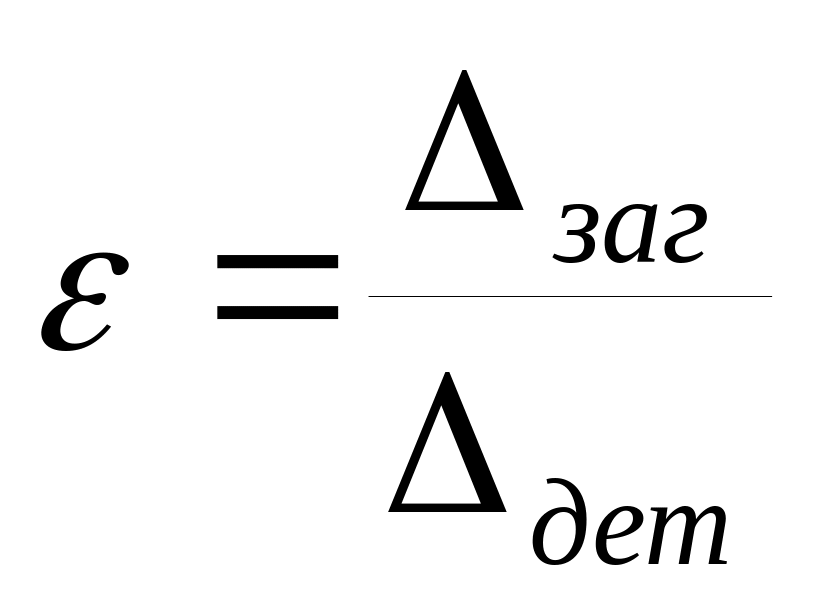

Уточнение показывает, во сколько раз уменьшилась неточность заготовок в результате обработки. Величина уточнений зависит от режимов обработки и жесткости технологической системы: станок – приспособление – инструмент – деталь. Жесткость токарных резцов при обточке валика обычно велика, заготовка выбирается достаточно жесткой, поэтому деформацией инструмента и детали можно пренебречь. Тогда на величину уточнения будет влиять жесткость станка. Жесткость станка и уточнение при обработке в один прием могут быть связаны следующей зависимостью:

(1)

где - жесткость станка; - коэффициент, представляющий отношение радиальной составляющей силы резания к главной ; - коэффициент, зависящий от обрабатываемого материала и геометрии режущего инструмента; - подача, мм/об; - коэффициент, характеризующий влияние подачи на силу резания; - коэффициент, характеризующий влияние глубины резания на силу резания.

Таким образом, произведя обточку заготовок и определив расчётом или найдя по таблицам необходимые параметры, с помощью уравнения (1) определяют динамическую жесткость станка.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1. Группе студентов выдается заготовка в виде ступенчатого валика (рис. 1). Заготовка выбирается достаточно жесткой, чтобы ее деформацией можно было пренебречь. Такому условию удовлетворяют заготовки – валы с отношением диаметра к длине не менее : . Пользуясь микрометром, необходимо замерить

, , , , (см. рис. 1). Заготовка устанавливается в центрах токарного станка. На станке задается режим, соответствующий получистовой обработке, после чего все три ступени заготовки и протачиваются за один проход, при этом с каждой из ступеней снимается припуск на сторону соответственно и мм.

После проточки заготовки ступени в уменьшенном виде сохраняются на обработанной поверхности и деталь имеет форму, показанную на рис. 2. Принимая разность диаметров ступеней до обточки за погрешность заготовки , а разность диаметров (или ступеней) после обточки за погрешность детали можно определить уточнение, которое имеет место в каждом из трех положений режущего инструмента: у задней бабки – 1, в середине вала – 2, у задней бабки – 3 (см. рис. 2).

Погрешность заготовки, как уже указывалось, определяется при измерений диаметров , , , , с помощью микрометра, с точностью до 0.01 мм. и последующем определении разности . Погрешность детали определяется непосредственно на станке. Для этого на суппорт устанавливается стойка с индикатором. Разность показаний индикатора ( индикатора) при перемещении суппорта вдоль каждой из трех ступеней детали и будет являться половиной, погрешности детали . Измерения проводятся в трех осевых сечениях детали, примерно через каждые , а для расчета берут среднее арифметическое 3 – х. измерений. Следовательно:

.

Таким образом формула (1) приобретает вид (соответственно для трех положений суппорта).

; ;

(2)

Коэффициент и в формулах (2) могут быть приняты: Коэффициент определяется по нормативным данным.

2. Определение статической жесткости узла передней бабки (включая сопряжение центр – заготовка, рис. 3) производится следующим образом. В суппорт станка закрепляется нажимная планка 1 со сферическим рабочим концом, а к заготовке прижимается призматический подпятник 2. Нагрузка прикладывается у торца заготовки в сечении 1 – 1. Нажим производится перемещением суппорта в поперечном направлении через кольцевой пружинный динамометр 5. Замер упругих перемещений заготовки в том же сечении после предварительного выбора зазоров производится индикатором 3, установленным на станине станка. Перемещения замеряются с точностью до 0.01 мм. Величина жесткости рассчитывается по формуле (1).

Аналогично определяется жесткость узла задней бабки. При этом сама бабка и пиноль должны быть зафиксированы зажимами.

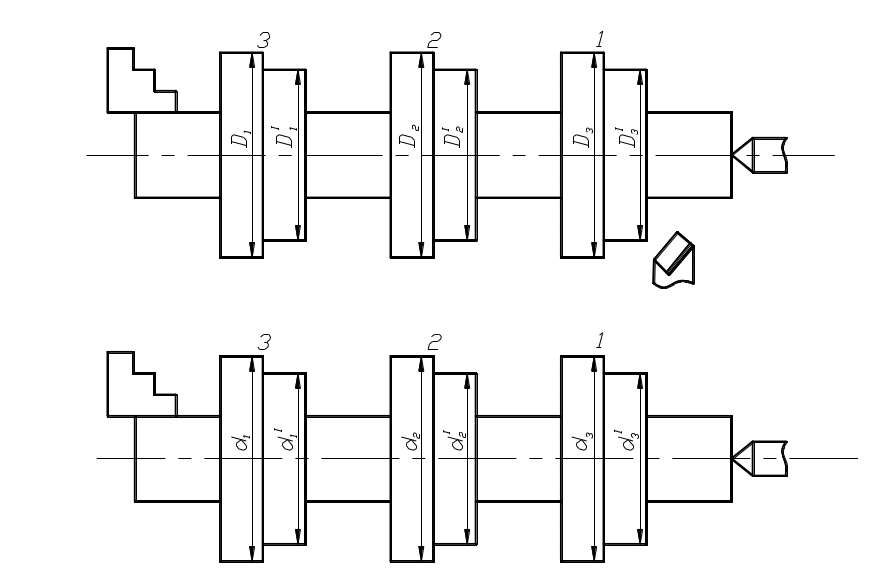

Рисунок 1 - Схема обработки и размеры заготовки.

Рисунок 2 - Чертеж детали после обработки с полученными размерами.

Рисунок 3 - Схема измерений жесткости передней (а) и задней (б) бабок.

1 – нажимная планка; 2 – подпятник; 3 – стоика с индикатором;

4 – заготовка; 5 – динамометр.

Рисунок 4 - Схема измерения жёсткости суппорта.

1 – подпятник; 2 – нажимная планка; 3 – динамометр; 4 – винт; 5 – стойка с индикатором.

Определение жесткости суппорта производится по схеме, показанной на рис. 4. В этом случае в центрах устанавливается погрузочная планка 2. Нагружение суппорта производится вращением винта 4 через динамометр 3, который упирается в подпятник 1, закрепленный в резце держателе суппорта. Замер упругих перемещений суппорта после выбора зазоров осуществляется индикатором 5, укреплённым на станине. При этом измерительная ножка индикатора упирается в торец подпятника.

После проведения опытов следует сравнить полученные величины динамической и статической жесткости узлов станка, дать анализ этих результатов.

ОФОРМЛЕНИЕ ОТЧЕТА

Составить отчет по стандарту.

1. Применяемое оборудование, инструмент, заготовки.

2. Производственный метод определения жесткости станка:

схема обработки, размеры заготовки: чертеж детали после обработки с полученными размерами: расчетные и экспериментальные данные по определению жесткости станка:

Расположение суппорта	мм.	мм.		н/мм2
У задней бабки Посередине детали У передней бабки

3. Статический метод определения жесткости:

схема определения жесткости передней и задней бабок: схема измерения жесткости суппорта: значение жесткости задней бабки суппорта передней бабки , полученные статическим методом: сравнение полученных величин динамической и статической жёсткости узлов станка.

4. Выводы.

Лабораторная работа № 2.

ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ОБРАБОТКИ В РЕЗУЛЬТАТЕ ДЕФОРМАЦИЙ ТЕХНОЛОГИЧЕСКОЙ СИСТЕМЫ ОТ УСИЛИЯ РЕЗАНИЯ

Цель работы – определение влияния переменной жесткости технологической системы и изменения силы резания на точность обработки.

Оборудование, оснастка, инструмент, заготовка: станок токарно-винторезный; приспособление для замера жесткости технологической системы; режущий инструмент – резец проходной; измерительный инструмент – микрометр с ц. д. 0.01 мм; заготовка - прокат стальной.

ОСНОВНЫЕ ПОНЯТИЯ

При обработке заготовка и инструмент упруго отжимаются суммарно на величину , представляющую собой погрешность обработки. Величина , равная расстоянию между заданной и фактически получаемой границами обработки, определяется по формуле.

(1)

где - радиальная составляющая силы резания, - жесткость системы станок – приспособление – заготовка, - жесткость системы станок – инструмент, Н/мм.

Согласно формуле (1) изменение называется колебаниями сил резания в связи с изменением твердости заготовки, глубины резания, жесткости технологической системы СПИД. В связи с этим лабораторная работа предусматривает 2 варианта: 1 – влияние переменной жесткости технологической системы на точность обработки ; 2 – влияние изменения сил резания на точность обработки .

Сила резания определяется по формуле.

(2)

где - коэффициент, учитывающий влияние условий обработки на ; - заданная глубина резания, мм.; - продольная подача, мм/об.; - скорость резания, м/мин.

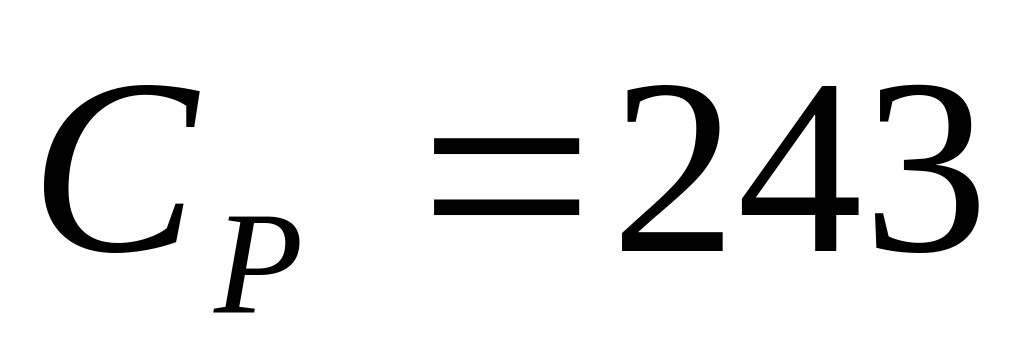

Для режущего инструмента из твердого сплава , , , .

Жесткость технологической системы определяется жесткостью её отдельных составляющих, величины которых находятся экспериментально и берутся из результатов, полученных в работе 1.
