2.2Спецификация сборных железобетонных элементов на типовой этаж.
№ |
Название элемента |
Марка |
Кол-во |
Размер, мм |
Объем, м3 |
Масса, т |
||||
|
|
|
|
длина |
ши-рина |
вы-сота |
одного элемента |
всех эле- ментов этажа |
одно го эле- мента |
на этаж |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 |
Лестничный марш |
400 |
2 |
3400 |
1300 |
240 |
0,85 |
1,7 |
2 |
4 |
3.Выбор типа и конструктивной системы опалубки.
3.1 Устройство опалубки вертикальных конструкций.
Наименование |
Мар- ка |
Коли- чество |
Размеры, мм |
Площадь, м2 |
Масса, кг |
||||
|
|
|
дли- на |
высо-та |
тол- щина |
еди-ницы |
общая |
еди-ницы |
общая |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Внутренний угловой элемент |
ВУ |
22 |
300 |
|
|
1,8 |
39,6 |
89 |
1958 |
Внешний угловой элемент |
У |
5 |
|
|
|
|
|
49 |
245 |
Щиты оалубки |
Щ-1 |
17 |
500 |
|
|
1,5 |
25,5 |
76 |
1292 |
Щ-2 |
5 |
900 |
|
|
2,7 |
13,5 |
103 |
515 |
|
Щ-3 |
10 |
2400 |
|
|
7,2 |
72 |
330 |
3300 |
|
Укрупнённые щиты опалубки |
УЩ-1 |
6 |
1200 |
|
|
3,6 |
21,6 |
165 |
90 |
УЩ-2 |
8 |
1500 |
|
|
4,5 |
36 |
199 |
1592 |
|
УЩ-3 |
10 |
5400 |
|
|
16,2 |
162 |
699 |
6990 |
|
Подкос |
|
51 |
550 |
|
|
|
|
28,7 |
1464 |
Инвентарные подмости |
|
10 |
270 |
125 |
|
|
|
124 |
1240 |
Накладная шина |
|
5 |
|
890 |
|
|
|
10,3 |
51,5 |

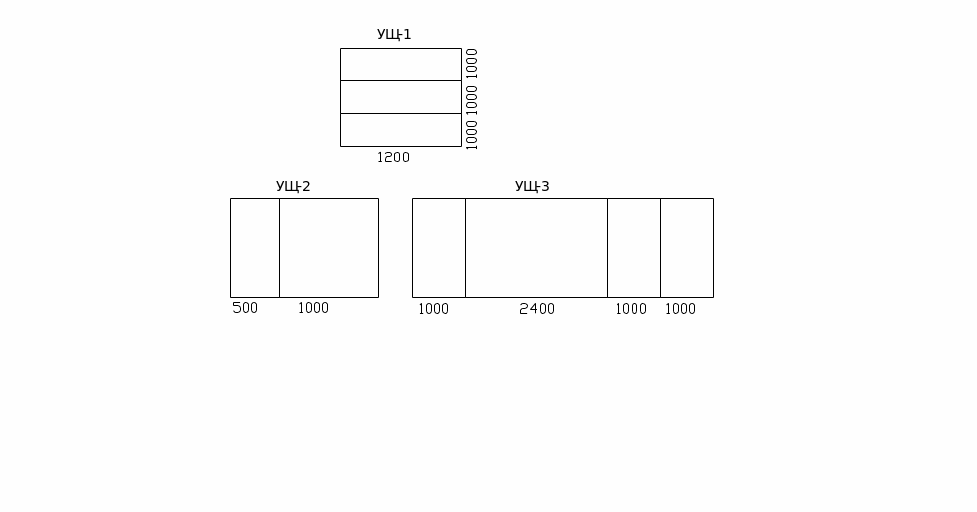

Укрупнённые щиты опалубки.

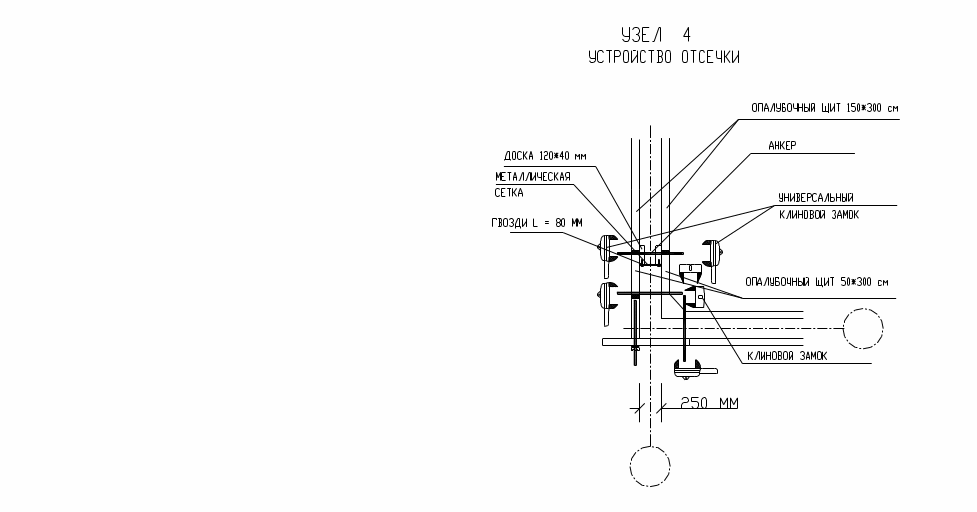

Узлы опалубки.
3.2 Установка проёмообразователей.
Размеры проёмообразователей : ПО-1 – 1500x1350
ПО-2 – 1500x1800
ПО-3 – 2100x1500
ПО-4 – 2100x900
Расположение проёмообразователей.
3.3 Арматурные работы.
Арматурный каркас создаётся непосредственно на перекрытии . Стены армируются отдельными стержнями . Сетки для стен вяжут проволокой вне монтажного горизонта .
Диаметр арматуры 18мм , класс А-III , шаг арматуры в обоих направлениях 200мм
Армирование стен балконов.
m=(3x8+1,5x15)x0,0002545x7850=92,89=93кг (8 каркасов)
Армирование стен.
Масса погонного метра арматуры стены.
m=(4x3,35x0,0002545x7850+14x1x0,0002545x7850)x2+24x0,16x0,000785x x7850=133кг.
Дверные и оконные проёмы усиливаются арматурой по контуру
m=4x2,9x0,0004909x7850+2x1x0,0004909x7850=53кг
(дверной проём)
m=4x2,9x0,0004909x7850+2x1,6x0,0008042x7850=65кг (дверной проём) m=4x2,9x0,0004909x7850+4x1,45x0,0008042x7850=82кг (оконный проём) m=4x2,9x0,0004909x7850+4x1,9x0,0008042x7850=93кг (оконный проём)
