Проектирование сборных железобетонных плит перекрытий многоэтажных производственных зданий
Методические указания к контрольной работе
по железобетонным конструкциям
СОДЕРЖАНИЕ
1.ВВЕДЕНИЕ
2.РАЗРАБОТКА КОНСТРУКТИВНОЙ СХЕМЫ СБОРНОГО ПЕРЕКРЫТИЯ
3.ПРОЕКТИРОВАНИЕ ПАНЕЛИ СБОРНОГО ПЕРЕКРЫТИЯ 3.1 .Конструктивная схема
3.2.Расчетная схема и нагрузки 3.3.Статический расчет
3.4.Расчет по I группе предельных состояний 3.4.1 .Исходные данные
3.4.2.Расчет прочности нормальных сечений
3.4.3.Расчет прочности наклонных сечений на действие поперечных сил
3.4.4.Расчет полки ребристой панели 3.4.5.Армирование панелей
3.5.Расчет панелей по предельным состояниям II группы
3.5.1 .Проверка трещиностойкости
3.5.2.Проверка жесткости
Литература
Введение
При изучении дисциплины «Железобетонные и каменные конструкции» студенты выполняют самостоятельную работу по проектированию железобетонных конструкций многоэтажного производственного здания.
Предлагается запроектировать несущие конструкции 3...5-этажного здания с наружными кирпичными стенами и железобетонными перекрытиями, поддерживаемыми внутренними железобетонными колоннами.
При этом рассматривается здание с жесткой конструктивной схемой, в котором горизонтальные нагрузки передаются через жесткие в своей плоскости диски перекрытий на поперечные и продольные стены, обеспечивающие пространственную жесткость здания в целом. В этом случае железобетонные конструкции здания рассчитываются только на действие вертикальных нагрузок – [1].
Данные методические указания предназначены в помощь студентам для разработки конструктивной схемы здания и проектирования сборной железобетонной панели перекрытия.
Разработка конструктивной схемы сборного перекрытия
Выполнение работы следует начинать с определения габаритных размеров в плане, привязки наружных стен к разбивочным осям и компоновки конструктивной схемы здания.
Длина здания в осях равна произведению продольного размера ячейки на число ячеек вдоль здания.
Ширина здания в осях равна произведению поперечного размера ячейки на число ячеек поперек знания.
Привязку стен здания и их толщину рекомендуется принимать соответственно 200 и 640 мм (рис.1).
Для обеспечения жёсткости здания в поперечном направлении и во избежание утяжеления надоконных перемычек обычно принимается поперечное расположение ригелей по осям простенков и продольное - панелей перекрытия.
Номинальная ширина каждой панели принимается одинаковой для всего перекрытия и вычисляется путем деления длины средней ячейки поперек здания l2 на принятое количество панелей. Полученная номинальная ширина панелей должна быть в пределах 1,3...1,7 м.
Раскладка панелей перекрытия показана на рис.1. Участки, примыкающие к продольным стенам и имеющие ширину меньше номинальной ширины панелей, перекрываются доборными панелями. Конструктивная ширина панелей назначается на 20...30 мм меньше номинальной в соответствии с п.5.51 [2].
Опалубочные размеры поперечного сечения панели принимаются в соответствии с рекомендациями табл. 1, 2, 3 и рис.2.
Каждому конструктивному элементу присваивается марка, состоящая из буквенного индекса и порядкового номера. Например, панели перекрытия - П-1, П-1С и т.д.; ригели - Р-1, Р-2 и т.д. колонны - КЛ-1.
а) ребристая панель
б) панель с круглыми пустотами

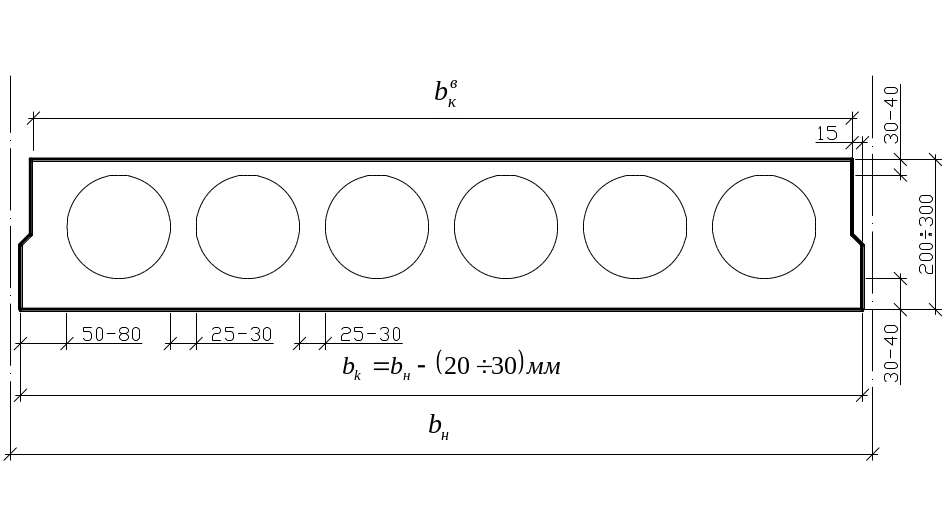

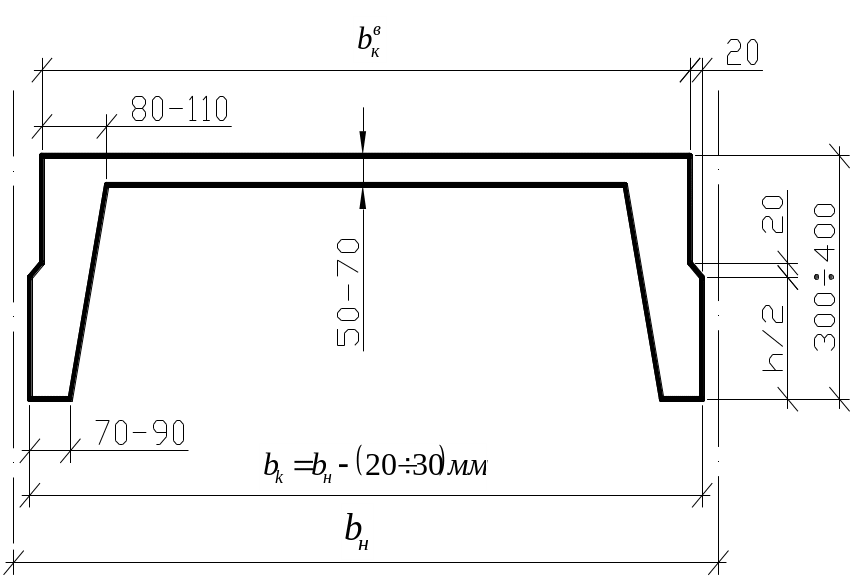

Рис. 2. Поперечное сечение панелей перекрытия
