2.5 Техніко-економічні показники будівлі

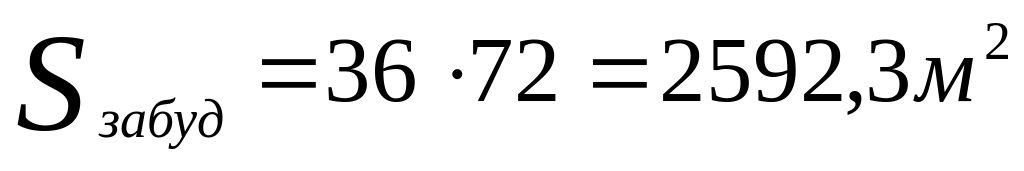

Площа забудови
(7)Будівельний об’єм будівлі
(8)

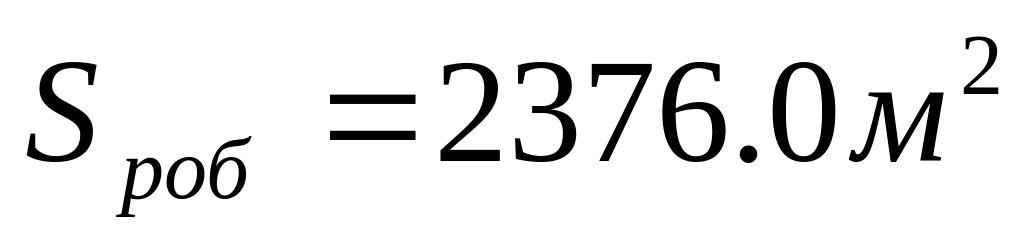

Робоча площа
Допоміжна площа
Корисна площа

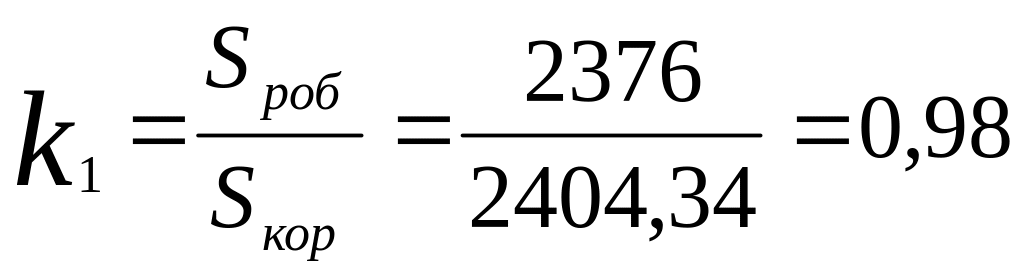

Планувальний коефіцієнт

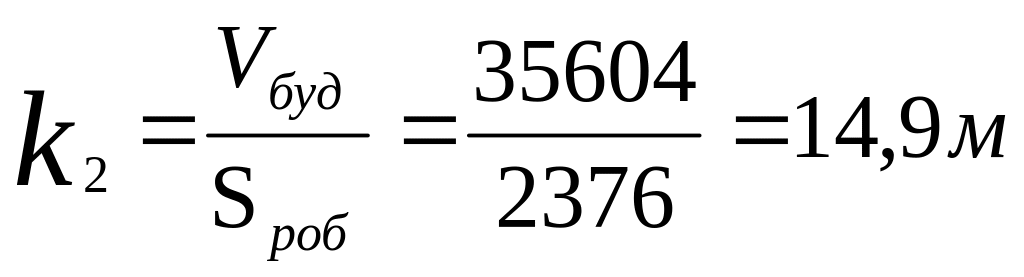

(9)Об’ємний коефіцієнт
(10)
3 Короткий опис конструктивних елементів будівлі
3.1 Фундаменти
Під збірні залізобетонні колони будівлі запроектовані монолітні фундаменти стаканного типу з серії 1.412:
- під колони р. А, марки ФБ8-3 з розмірами підошви 2400х2700мм;
- під середні колони р. Б марки ФБ9-3 з розмірами підошви 2700х3000мм;
- під колони р. В, марки ФБ8-2 з розмірами підошви 2400х2700мм;
- під фахверкові колони марки ФФ2-2 з розмірами підошви
1800х1800мм
Висота фундаментів 2400мм і 1800мм, фахверкових колон 1800мм верх фундаментів на відм. -0,150; відмітка низу підошви фундаментів -2,550 і -1,650.
Під рами воріт індивідуальні фундаменти з анкерними болтами для кріплення стійок воріт.
Під монолітні залізобетонні фундаменти влаштовується бетонна підготовка з бетону марки класу В7,5 завтовшки 100мм.
Рисунок 2 - фундаменти
3.2 Фундаментні балки
Під стіни запроектовані збірні залізобетонні фундаментні балки серії 1.415-1в.1 марки ФБ6-3 і ФБ6-5. Балки спираються на бетонні стовпчики 300х600мм, передбачені на фундаментах, відмітка верху бетонного стовпчика -0,500.
Верх фундаментних балок на відмітці -0,030, низ - на позначці -0,480.
Зазори між торцями балок і колонами замонолічують бетоном класу В7,5.
По верху фундаментних балок влаштовується гідроізоляція з руберойду на мастиці. Під фундаментні балки, для попередження пучення ґрунту, влаштовується піщана або шлакова підсипання. Вона захищає пристінну частина підлоги від промерзання. У місцях установки воріт фундаментні балки не укладаються.
В цілях захисту основи від зволоження поверхневими водами по всьому периметру будівлі з зовнішньої сторони влаштовується водонепроникне вимощення шириною 1 м з ухилом від будівлі 1:10. Вона виконується з шару асфальту товщиною 25мм, покладеного по шлакової підготовці товщиною 150мм.
Рисунок
3 - Вимощення
Рисунок
4 – фундаментні балки
3.3 Колони
У проектованому будинку в прольоті №1 колони прийняті збірні залізобетонні суцільного перерізу для будівель з мостовими кранами, у прольоті №2 для будівель без мостових кранів .
Колони крайнього ряду «Г», з однією консоллю з серії 1.423-3 суцільного перерізу 400х500мм, висотою 9300мм, глибиною закладення у фундаменти 900мм марки К84-13.
Колони середнього ряду «В» збірні залізобетонні, з двома консолями, перетином 400х600мм, висотою 9300мм, глибиною закладення у фундаменти 900мм по серії 1.424.1-5в.2 ,марки 2К84-1.
У торцях будівлі для кріплення стінових панелей встановлюються збірні залізобетонні фахверкові колони перерізом 300х300мм, марки 1КФ93-1, серії 1.427.1-3.в.1. Висота від підлоги до верху колон – 8,4 м.
Колони закладають в стакани фундаментів бетоном на дрібному заповнювачі класу В15.
Для кріплення збірних стінових панелей на колонах передбачені закладні деталі, а для сполучення з кроквяними балками сталевий оголовок з анкерними болтами.
Рисунок
5 - колони
3.4 Підкранові балки
Шляхи руху в проектованому приміщенні утворюють підкранові балки з покладеними на них рейками. Збірні залізобетонні підкранові балки таврового перерізу довжиною 6м, встановлюються на консолі колон і кріпиться анкерними болтами з наступним зварюванням закладних деталей через металеву накладку.
Для передачі гальмівних зусиль на колони простір між колоною і підкрановою балкою заповнюється бетоном.
Рейки до підкранових балок кріпляться: притискними лапками. Ретельно очищається поверхню підкранової балки, під рейки та притискні лапки підкладаються гумові прокладки. Притискні лапки кріплять болтами з плоскими, пружинними шайбами, пружною прокладкою і гайками зі шплінтом.
Марки підкранових балок:
БК6-1, розміри 5950х600/200х800мм, серії 1.426.1-4 вып.1
Рисунок 6 - підкранові балки
