3. Лабораторна установка

Лабораторна установка складається з панелі, на якій змонтовані вимірювальні прилади моделі лінії електропередачі моделі навантаження.

Модель лінії електропередачі зібрана на стелажі , який розміщений за панеллю. Кожна фаза лінії електропередачі набрана з шести котушок. За допомогою ключа управління 6 (рис.1) можна змінювати параметри моделі лінії R і X . Параметри моделі лінії вказані в табл.1.

Таблиця 1

Параметри моделі лінії електропередачі

Фаза	Опір, Ом, при положенні ключа 6
	секція1		секція 2		секція 3
	R,Ом	Х,Ом	R,Ом	X,Ом	R,Ом	X,Ом
A	0,54	2,26	1,08	4,52	1,62	6,8
B	0,45	1,8	0,9	3,6	1,36	5,41
C	0,49	1,78	0,98	3,56	1,49	5,38

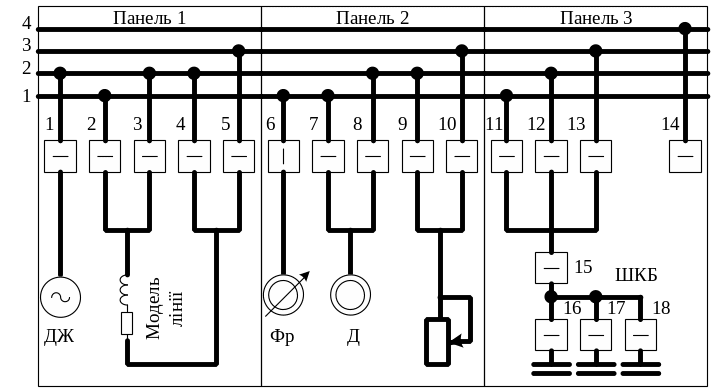

Рис. 3. Схема панелей лабораторної установки

Навантаження змодельоване двома групами резисторів і фазорегулятором.

Установка поперечної компенсації складається з трьох конденсаторних батарей, ємність яких вказана в табл. 2. Кожна конденсаторна батарея набрана із окремих конденсаторів типу КБГ-П.

Таблиця 2

Параметри конденсаторной батареї

Батарея	С1	С2	С3
Ємність однієї фази, мкФ	24	28	40

Розглянемо випадок використання пристрою поперечної компенсації з навантаженням, відтворюваним фазорегулятором.

З допомогою ключів управління безпосередньо на панелях № 1, 2 і 3 (рис.3), виконують операцію увімкнення моделі лінії і пристрїв, який імітує навантаження.

Послідовність операцій

Вмикаємо ключ 1, тим самим подаємо напругу на систему шин 2, ключами 3 і 2 подаємо живлення на систему шин 1. Запуск фазорегулятора здійснюємо ключем 7, після чого вводимо в схему модель ЛЕП, вмикаючи ключ 4 і вимикаючи ключ 3. Перемикач 15 ставимо в положення “Вкл” і ключем 11 вмикаємо пристрій поперечної компенсації. Схема з’єднання конденсаторних батарей залежить від положення перемикача 15. Перемикачі Р15 – Р18 регулюють ємність пристрою поперечної компенсації, тобто вмикають ту чи іншу батарею чи комбінацію з трьох батарей.

Ключ 6 змінює параметри ЛЕП. В положенні “менше” увімкненна одна секція, в положенні “більше” – дві секції , та в середньому положенні - всі три секції (див. табл.1).

Ключами 9 і 10 приєднуємо активне навантаження.

Спрацювання того чи іншого ключа управління засвідчує сигнальна лампочка.

4. Зміст роботи

1. Ознайомитись з лабораторною установкою.

2. За заданим параметрами Р_н і Q_н режиму навантаження визначити ємність і способи приєднання конденсаторних батарей, щоб при вмиканні навантаження в кінці лінії електропередачі споживана реактивна потужність Q_спож була приблизно рівна нулю.

3. За заданими параметрами Р_н і Q_н номінального режиму навантаження і напруги на початку U_п визначити ємність і способи приєднання конденсаторних батарей, щоб у випадку вмикання навантаження в кінці лінії відхилення напруги було в заданих межах.

4. Для одного режиму навантаження зняти покази приладів без батарей конденсаторів, а потім з ввімкненням батарей конденсаторів декількох різних значень ємності і зєднань їх у “зірку” чи “трикутник”.
