Билет1

1- Полупроводники. Базовые полупроводниковые приборы

Полупроводники́ — материалы, по своей удельной проводимости занимающие промежуточное место между проводниками и диэлектриками, и отличающиеся от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения. Основным свойством полупроводников является увеличение электрической проводимости с ростом температуры

Полупроводниковые приборы, ППП — широкий класс электронных приборов, изготавливаемых из полупроводников.

К полупроводниковым приборам относятся:

-Интегральные схемы (микросхемы)

-Полупроводниковые диоды (в том числе варикапы, стабилитроны, диоды Шоттки),

-Тиристоры, фототиристоры,

-Транзисторы,

-Приборы с зарядовой связью,

-Полупроводниковые СВЧ-приборы (диоды Ганна, лавинно-пролетные диоды),

-Оптоэлектронные приборы (фоторезисторы, фотодиоды, фототранзисторы, солнечные элементы, детекторы ядерных излучений, светодиоды, полупроводниковые лазеры, электролюминесцентные излучатели),

-Терморезисторы, датчики Холла.

2- Оперативные запоминающие устройства: статическая память

Оперативная память — совокупность специальных электронных ячеек, каждая из которых может хранить конкретную 8-значную комбинацию из нулей и единиц — 1 байт (8 бит). Каждая такая ячейка имеет адрес (адрес байта) и содержимое (значение байта). Адрес нужен для обращения к содержимому ячейки, для записи и считывания информации. Оперативное запоминающее устройство (ОЗУ) хранит информацию только во время работы компьютера.

ОЗУ по виду хранения информации разделяются на статические и динамические. В статическом ОЗУ в качестве элемента памяти используется триггер, в динамическом - конденсатор.

Статическое ОЗУ основывается на триггерных ячейках. Статические оперативные запоминающие устройства позволяют обеспечивать хранение записанной информации до тех пор, пока на микросхему подаётся питание. Однако запоминающая ячейка статического ОЗУ занимает относительно большую площадь, поэтому для ОЗУ большого объема в качестве запоминающей ячейки применяют конденсатор. Заряд на этой ёмкости естественно с течением времени уменьшается, поэтому его необходимо подзаряжать с периодом приблизительно 10 мс. Этот период называется периодом регенерации. Подзарядка ёмкости производится при считывании ячейки памяти, поэтому для регенерации информации достаточно просто считать регенерируемую ячейку памяти.

Порядок доступа - полностью произвольный. Каждый адресуемый элемент выбирается независимо. Время выборки не зависит от порядка выбора элемента.

Скорость доступа - очень быстрая, ограничена пропускной способностью шины данных.

Энергопотребление - низкое или сверхнизкое.

Физическая реализация ячеек памяти - триггер. На каждый бит оперативной памяти требуется не менее 4-МОП-транзисторов.

Область применения - миниатюрные устройства с собственным питанием (мобильные телефоны, карманные компьютеры, наручные часы и т. п.), встроенные системы, кэш.

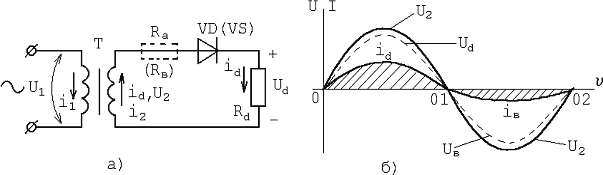

3-

Билет 2

1- Полупроводники. Базовые логические элементы

Полупроводники́ — материалы, по своей удельной проводимости занимающие промежуточное место между проводниками и диэлектриками, и отличающиеся от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения. Основным свойством полупроводников является увеличение электрической проводимости с ростом температуры

Базовые логические элементы

И, ИЛИ, НЕ и их комбинации

ИЛИ – логическое сложение (дизъюнкция) – OR;

И – логическое умножение (конъюнкция) – AND;

НЕ – логическое отрицание (инверсия) – NOT.

На принципиальных схемах логический элемент "И" обозначают так.

На схемах элемент "ИЛИ" изображают так.

На схемах элемент "НЕ" изображают так.

2- Оперативные запоминающие устройства: динамическая память

Оперативная память — совокупность специальных электронных ячеек, каждая из которых может хранить конкретную 8-значную комбинацию из нулей и единиц — 1 байт (8 бит). Каждая такая ячейка имеет адрес (адрес байта) и содержимое (значение байта). Адрес нужен для обращения к содержимому ячейки, для записи и считывания информации. Оперативное запоминающее устройство (ОЗУ) хранит информацию только во время работы компьютера.

ОЗУ по виду хранения информации разделяются на статические и динамические. В статическом ОЗУ в качестве элемента памяти используется триггер, в динамическом - конденсатор.

В динамических ОЗУ (Dynamic RAM — DRAM) данные хранятся в виде зарядов конденсаторов, образуемых элементами МОП-структур. Саморазряд конденсаторов ведёт к разрушению данных, поэтому они должны периодически (каждые несколько миллисекунд) регенерироваться. В то же время плотность упаковки динамических элементов памяти в несколько раз превышает плотность упаковки достижимую в статических RAM.

3-

Билет3

1- Полупроводники. Логические элементы произвольной структуры.

Полупроводники́ — материалы, по своей удельной проводимости занимающие промежуточное место между проводниками и диэлектриками, и отличающиеся от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения. Основным свойством полупроводников является увеличение электрической проводимости с ростом температуры

Эми́ттерно-свя́занная ло́гика (ЭСЛ, ECL) — способ построения логических элементов на основедифференциальных транзисторных каскадов. ЭСЛ является самой быстродействующей из всех типов логики, построенной на биполярных транзисторах

Транзисторно-транзисторная логика (ТТЛ, TTL) — разновидность цифровых логических микросхем, построенных на основе биполярных транзисторов и резисторов.

Диодно-транзисторная логика (ДТЛ), англ. Diode–transistor logic (DTL) — технология построения цифровых схем на основе биполярных транзисторов, диодов и резисторов.

Резисторно-транзисторная логика (РТЛ) — технология построения логических электронных схем на базе простых транзисторных ключей.

 КМОП (комплементарная структура металл-оксид-полупроводник) — технология построения электронных схем. В более общем случае — КМДП (со структурой металл-диэлектрик-полупроводник). В технологии КМОП используются полевые транзисторы с изолированным затвором с каналами разной проводимости.

2- Полупроводниковые запоминающие устройства. Основные параметры запоминающих устройств

В цифровых системах используются внешние и внутренние запоминающие устройства (ЗУ). Внешние ЗУ реализуют на жестких магнитных (hard drive), интегрально-полупроводниковых (флэш-диски), оптических и магнитооптических дисках (CD, DVD). Внутренние ЗУ в основном – полупроводниковые – предназначены для хранения промежуточных данных и программ обработки данных. Внутренние ЗУ делятся на оперативные ЗУ и постоянные ЗУ.

Оперативные запоминающие устройства (ОЗУ) характеризуются возможностью быстрого ввода/вывода (записи/считывания) информации в виде двоичных чисел в свою любую отдельную ячейку. Поэтому синонимом ОЗУ является память с произвольной выборкой (RAM–Random Access Memory).

Постоянные запоминающие устройства (ПЗУ) в отличие от ОЗУ используются в основном для считывания записанной в них информации. Запись же осуществляется либо “раз и навсегда”, либо относительно редко. Этот класс ЗУ в зарубежной литературе называют ROM (Read–Only Memory – память только для считывания).

Существует также значительное количество ПЗУ с возможностью многократной записи в них информации – перепрограммируемые ПЗУ (ППЗУ).

-Структура микросхем памяти

Полупроводниковые ОЗУ, ПЗУ состоят из двух основных частей: накопителя и схемы управления, или периферии. Накопитель – это основная часть ПЗУ, где хранятся данные (двоичные коды). Периферия предназначена для ввода и вывода этих данных. В нее входят дешифраторы, усилители, регистры, разного рода ключевые схемы, коммутаторы и другое.

-Элементы памяти БИС ОЗУ, ПЗУ

Элементы памяти статистического ОЗУ.

ЭП биполярного ОЗУ представляет собой асинхронный RS-триггер, построенный из двух логических элементов И-НЕ, выполненных на двух двухэмиттерных транзисторах.

Элемент памяти динамического ОЗУ.

Накопитель занимает большую часть площади кристалла микросхем памяти, поэтому для увеличения их информационной емкости необходимо уменьшать размеры ЭП. Это достигается при использовании динамического способа хранения информации в виде заряда, накопленного на паразитной емкости. Обычно динамические ЭП реализуются на МДП-транзисторах, так как при этом обеспечивается достаточно длительное время хранения информации (приблизительно 10 миллисекунд) без ее регенерации.

Элементы памяти ПЗУ (РПЗУ).

Основное требование к такой ячейке – сохранение информации при отключенном питании. Рассмотрим схему однотранзисторной ЗЯ для биполярного ПЗУ.

В эмиттерной цепи транзистора предусмотрена плавкая перемычка (П), которая в необходимых случаях может разрушаться при первоначальном программировании.

При обращении к ЗЯ по адресной линии в случае неразрушенной перемычки в РЛ будет протекать эмитерный ток транзистора. В случае разрушенной перемычки ток протекать не будет.

Параметры интегральных ЗУ.

В номенклатуру параметров ЗУ входят следующие основные величины:

Информационная емкость в битах – параметр, характеризующий степень интеграции.

Удельная мощность – общая мощность, потребляемая в режиме хранения, отнесенная к 1 биту.

Максимальная частота обращения при считывании.

Удельная стоимость одного бита информации. Этот параметр – один из определяющих при сравнительных оценках.

3-
