1.2 Гидродинамика
1.2.1 Потери давления

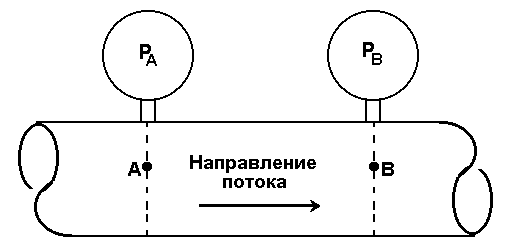

Возьмем горизонтальный трубопровод, оснащенный манометрами в точках А и В, по которому циркулирует флюид (см. рис. 1.3). Отметим, что давление в точке А выше давления в точке В. Разница давлений р = PA - PB соответствует потерям давления между А и В.
Потери давления выражаются обычными единицами давления.
Рис. 1.3 Определение потерь давления
Потери давления в трубопроводе представляют собой сопротивление флюида при течении. Уменьшение давления вызывается наличием трения между движущимся флюидом и стенками трубопровода, а также между различными струями флюида, которые перемещаются с разной скоростью. Трение молекул флюида выражается превращением энергии движения в тепло. Потери давления следует рассматривать как постепенное поглощение по длине схемы циркуляции исходной энергии, поставляемой буровыми насосами.
Эти потери давления зависят от многих факторов. При управлении притоком пластовых флюидов считается, что в первом приближении они будут:

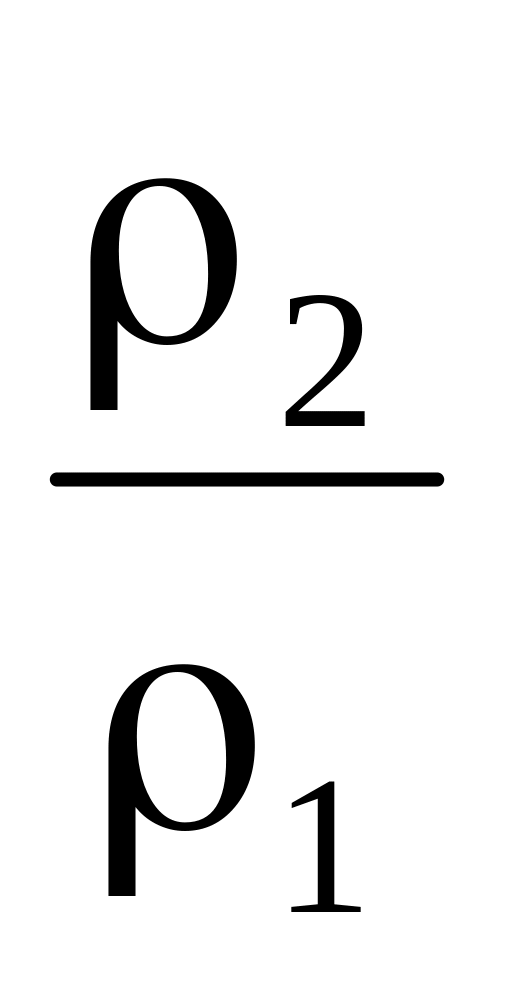

прямо пропорциональны плотности флюида (

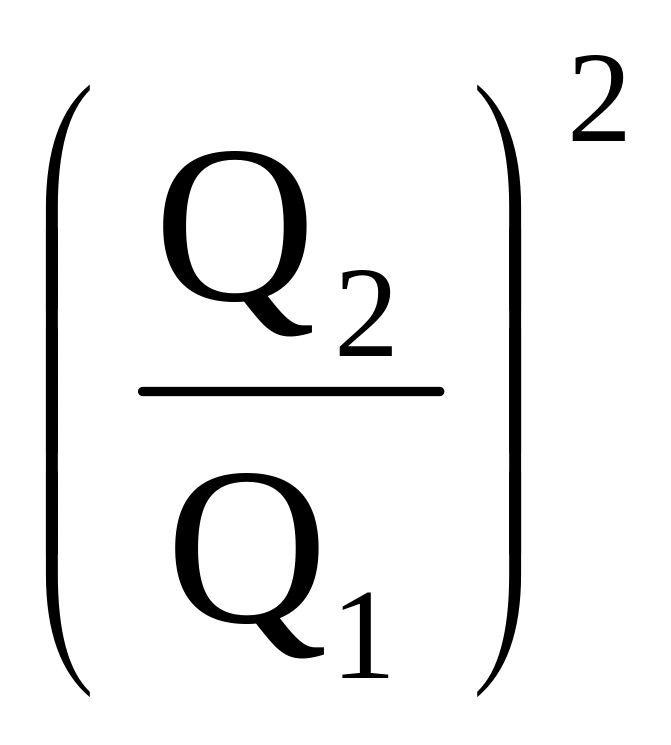

);прямо пропорциональны квадрату расхода флюида (

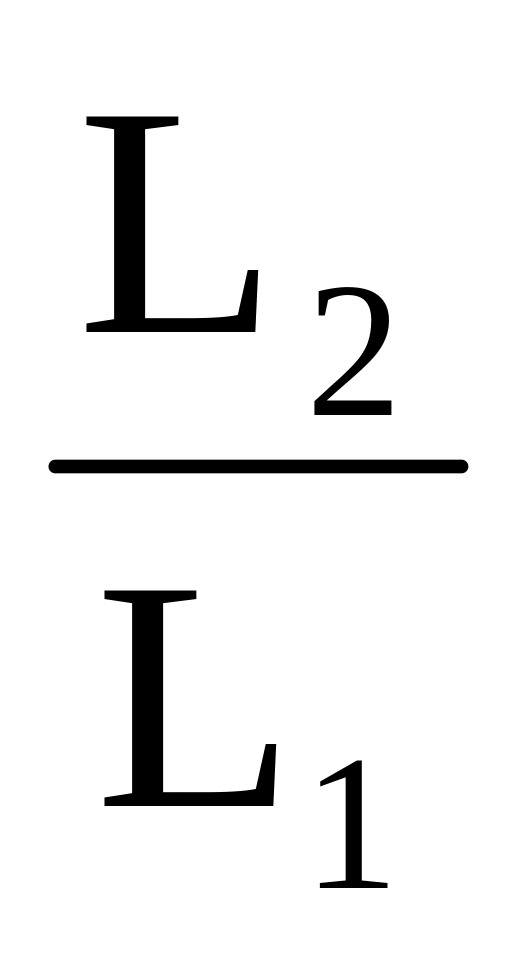

);прямо пропорциональны длине трубопровода (

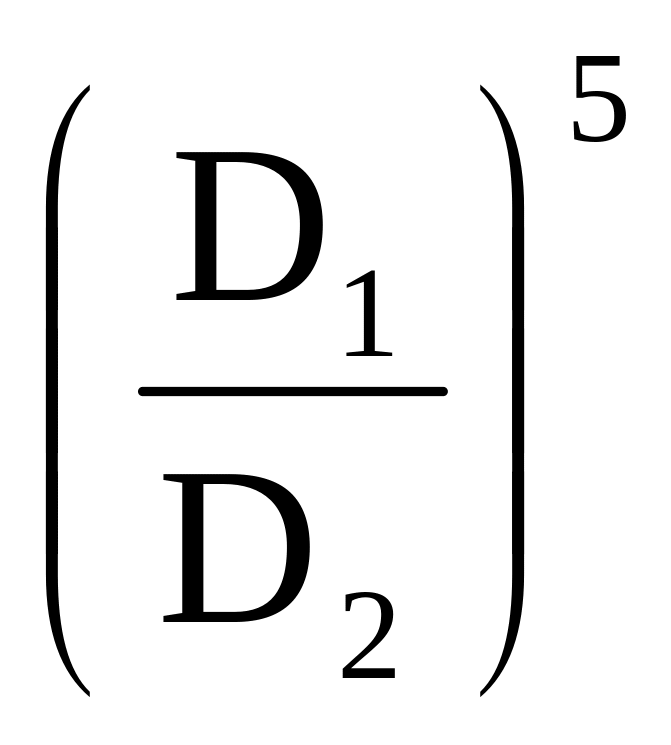

),обратно пропорциональны пропускной способности в пятой степени внутреннего диаметра трубопровода (
).

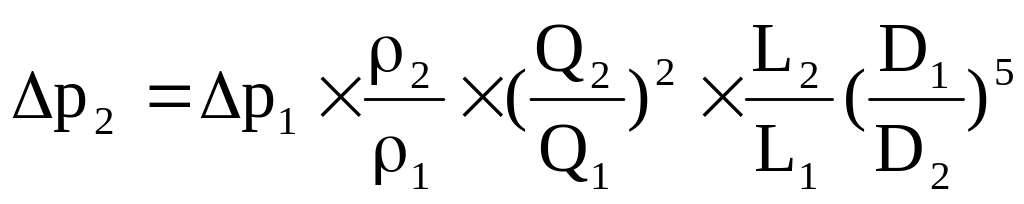

Нижеприведенная формула позволяет нам связать потери давления в состоянии 1 и состоянии 2:
(1.3)
Состояние 1: р1 - потери давления на участке схемы циркуляции длиной L1 и диаметром D1, в котором циркулирует флюид плотностью бр с расходом Q1.
Состояние 2: р2 - потери давления на участке схемы циркуляции длиной L2 и диаметром D2, в котором циркулирует флюид плотностью пр бр с расходом Q2.
р1 и р2 выражаются одинаковыми единицами давления, Q1 и Q2 - одинаковыми единицами расхода, а L1 и L2, D1 и D2 - одинаковыми единицами длины.
Примечание: Поскольку расход пропорционален производительности насоса, перепады давления будут пропорциональными квадрату производительности насоса.
Эта приближенная формула в общем правильна для турбулентного потока, но не действительна для ламинарного потока. Она позволяет получить приблизительную величину потерь давления при изменении гидравлических и геометрических параметров. Действительные величины могут быть получены только с помощью измерений с измененными параметрами (например, в случае измерений потерь давления при уменьшенном расходе).
В скважинах с циркулирующим флюидом потери давления происходят на всех участках циркуляционной системы.
при прямой или обратной циркуляции учитываются :
робв - потери давления в наземном оборудовании,
рбт - потери давления в бурильных трубах,
рубт - потери давления в утяжеленных бурильных трубах,
рдол - потери давления в насадке долота,
ркп - потери давления в кольцевом пространстве (в обсадной колонне и открытом стволе),
рбк = рбт + рубт + рдол, где рбк представляет потери давления в бурильной колонне.
Потери давления значительны на долоте (от 50 до 70% суммарных потерь в системе циркуляции) и в утяжеленных бурильных трубах (порядка 4 бар/100 м утяжеленных труб внутренним диаметром меньше 213/16" при расходе 1000 л/мин и с буровым раствором плотностью 1,15).
Потери давления незначительны в бурильных трубах (для труб 5” они примерно в 10 раз меньше, чем в утяжеленных бурильных трубах). В кольцевом пространстве они, как правило, меньше, чем внутри бурильных труб.
Потери давления в наземном оборудовании составляют порядка 0,5 бар при расходе 1000 л/мин и при плотности 1,15.
при циркуляции с использованием штуцера к вышеперечисленным потерям давления следует добавить :
ротв.канал - потери давления в отводном канале между превентором и манифольдом штуцеров (штуцерная линия),
ршт - потери давления в штуцере штуцерного манифольда и после этого штуцера.
При изменении проходного сечения штуцера для флюида изменяются потери давления в штуцере.
Потери давления в отводном канале незначительны для случая наземного ПВО, но они могут достигать нескольких десятков бар в случае подводного ПВО.
Примечание: ршт представляет величину, которую показывает манометр перед штуцером. Когда скважина закрыта на штуцере (статическое состояние), этот манометр показывает величину давления, компенсирующего дисбаланс в скважине, если он имеет место. При циркуляции с использованием штуцера этот манометр показывает величину потерь давления в штуцере и на участке после штуцера.
