3.1.1 Повышение порового давления
Это происходит при бурении (или каротаже) близи или при вскрытии пористой проницаемой породы с аномально высоким давлением. Плотность бурового раствора становится недостаточной для удержания пластовых флюидов в пласте.
Дифференциальное давление рзаб - рпор должно уменьшиться, учитывая повышение порового давления. Оно становится отрицательным и вызывает поступление флюида, если плотность бурового раствора не меняется (см. рис. 3.1).
В случае наличия переходной зоны дифференциальное давление постепенно понижается. Если же, напротив, такая зона не существует, дифференциальное давление внезапно падает при вскрытии пласта с аномальным давлением.
Частный случай: В процессе бурения эксплуатационной скважины с одной и той же площадки существует риск пересечения со скважиной, находящейся в эксплуатации. В этом случае мало вероятно, что плотность бурового раствора будет достаточна для обеспечения первичного управления скважиной.

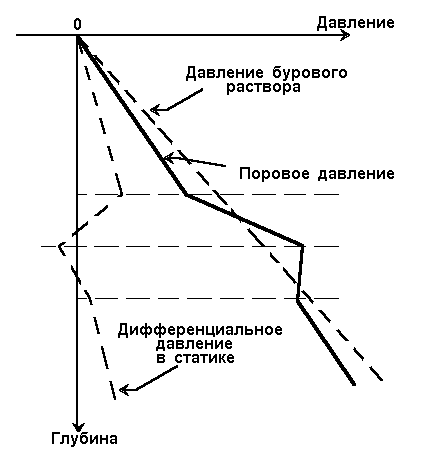

Рис. 3.1. Изменение дифференциального давления в зависимости от порового давления
3.1.2 Уменьшение давления в скважине за счет бурового раствора
Давление в определенной точке кольцевого пространства зависит от плотности, высоты столба промывочной жидкости и потерь давления между рассматриваемой точкой и поверхностью. Уменьшение одного из этих параметров ведет к снижению давления на забое.
3.1.2.1 Уменьшение плотности бурового раствора
а) Газирование бурового раствора
Присутствующий в скважине газ может иметь разное происхождение. Следует различать:
Газ, выделенный из шлама проницаемой пористой породы. В этом случае присутствие газа в скважине не обязательно приведет к тому, что забойное давление рзаб будет ниже пластового давления рпор.
Газ, выделяющийся из залежи :
Если рзаб ниже рпор и если порода достаточно проницаема, газ проникает в скважину, возникает потеря первичного управления скважиной и требуется управлять проявлением флюида.
Если рзаб выше рпор, газ может проникнуть в скважину в результате диффузии и/или свабирования. Он проявляется в виде пачек в процессе СПО и наращивания бурильных труб.
Количество выделяемого газа зависит от дифференциального давления в зоне залежи, проницаемости породы для пластового флюида, толщины продуктивного пласта и свойств пластового флюида (вязкость и т.д.).
Повышение плотности бурового раствора не снижает явлений диффузии.
Газ разложения, получаемый вследствие распада некоторых компонентов бурового раствора (особенно, под действием температуры).
Рециркуляционный газ (плохо дегазированный на поверхности буровой раствор возвращается в скважину, попадание воздуха в бурильную колонну при наращивании труб, при СПО и т.д.).
Таким образом, газирование бурового раствора может протекать с положительным дифференциальным давлением (случай газа,выделяющегося из шлама, явления диффузии).
В случае газа, полученного в результате свабирования, явление исчезает после циркуляции объема кольцевого пространства. В случае газа из шлама явление прекращается после остановки бурения и циркуляции объема кольцевого пространства. В случае отрицательного дифференциального давления явление усилится по мере циркуляции, если скважина остается открытой.
В открытой скважине газ постепенно расширяется, поднимаясь в кольцевом пространстве. Расширение газа становится значительным, когда он приближается к поверхности и вызывает уменьшение плотности бурового раствора на выходе из скважины. Уменьшение давления в призабойной зоне вследствие газирования промывочной жидкости, как правило, незначительно.
Если газ распределяется равномерно (по количеству вещества) от забоя до устья скважины и в отсутствие явлений растворения, величина этого уменьшения задается следующей приближенной формулой:
рзаб - уменьшение забойного давления, выраженное в барах,
БР - плотность исходного негазированного бурового раствора,
БР ГАЗ - плотность газированного бурового раствора на выходе из скважины
рзаб - забойное давление в статике для негазированного бурового раствора плотностью БР, выраженное в барах,
рАТМ - атмосферное давление на поверхности, выраженное в барах (при нормальных условиях рАТМ = 1,013 бар),
Log - логарифм Непера
Таблица 3.1
Пример уменьшения гидростатического давления (бар) в зависимости от глубины
вследствие попадания газа в буровой раствор
Глубина м |
Плотность на входе: 1,20 |
Плотность на входе: 1,60 |
||||||
Z/10,2 бар |
Уменьшение давления для плотности на выходе |
Z/10,2 бар |
Уменьшение давления для плотности на выходе: |
|||||
1 |
0,80 |
0,60 |
1,40 |
1,20 |
1,00 |
|||
500 |
59 |
0,88 |
2,0 |
4,1 |
78 |
0,6 |
1.4 |
2,6 |
1000 |
118 |
1,0 |
2,4 |
4,8 |
157 |
0,7 |
1,7 |
3,0 |
2000 |
235 |
1,1 |
2,7 |
5,5 |
314 |
0,8 |
1,9 |
3,4 |
3000 |
353 |
1,2 |
2,9 |
5,9 |
471 |
0,9 |
2,1 |
3,7 |
4000 |
471 |
1,2 |
3,1 |
6,2 |
627 |
0,9 |
2,2 |
3,9 |
5000 |
588 |
1,3 |
3,2 |
6,4 |
784 |
0,9 |
2,2 |
4,0 |
6000 |
706 |
1,3 |
3,3 |
6,6 |
941 |
1,0 |
2,3 |
4,1 |
Хотя это уменьшение давления обычно не велико (табл. 3.1), оно может оказаться достаточным для поступления флюида. Следует отметить, что это явление тем заметнее, чем меньше глубина скважины.
б) Нагнетание в скважину флюида легче бурового раствора
Это может случиться в результате ошибочных операций с задвижками системы циркуляции вследствие утечек на уровне затворов или разбавления раствора (за счет жидкости, использовавшейся для очистки емкостей, от атмосферных осадков и т.д.).
в) Изменения плотности бурового раствора
Влияние температуры
Плотность бурового раствора уменьшается с ростом температуры (примерно, на 0,01 при повышении температуры на 10оС для бурового раствора на водной основе и несколько больше для бурового раствора на нефтяной основе).
Циркулирующий в скважине буровой раствор не находится в термическом равновесии с проходимыми породами. В зоне, близкой к поверхности, температура раствора выше температуры породы. У забоя наблюдается обратная картина. После остановки циркуляции в течение около пятнадцати часов термическое равновесие восстанавливается, и раствор имеет температуру породы. В случае глубоких и горячих скважин восстановление этого термического равновесия может вызвать уменьшение гидростатического давления в скважине.
Влияние отклонения скважины
В наклонной скважине при бурении с тяжелым буровым раствором после остановки циркуляции входящие в состав раствора твердые частицы имеют тенденцию к осаждению на нижней стенке скважины. Происходит “разделение” плотности между тяжелым буровым раствором на нижней стенке, который плохо передает давление, и легким раствором у верхней стенки, который передает давление. Такое разделение может вызвать заметное уменьшение гидростатического давления в скважине.
Явление усиливается под влиянием температуры в скважине, причем вязкость существенно уменьшается с ростом температуры.
г) Особый случай уменьшения плотности цементного раствора в процессе схватывания
В конце схватывания цементного раствора и в начале твердения цементного камня он все еще проницаем и плотность входящего в него флюида может приблизиться к 1,00, вызывая облегчение гидростатического столба в кольцевом пространстве. В случае газовых залежей этим явлением пренебрегать не следует, так как оно часто вызывает приток пластового флюида.
