6. Структурная схема модернизированной системы управления

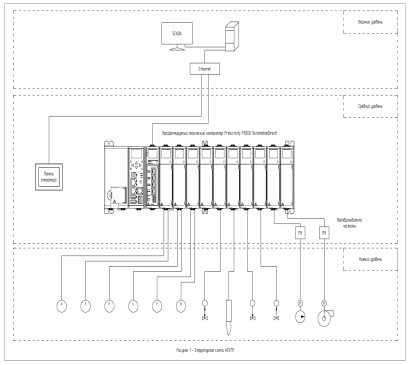

Рисунок 6.1-структурная схема модернизированной АСУТП
.
На рисунке 6.1 приведена структурная схема модернизированной системы, в которой добавлены частотные преобразователи, воздушная задвижка, автоматический запальник и в ведена централизованная система диспетчерского управления SCADA
№ |
Наименование сигнала |
Тип сигнала |
Диапазон |
Примечание |
||
1 |
ПЧ электродвигателя дымососа. Работа |
DI |
±24В |
|
||
2 |
ПЧ электродвигателя дымососа. Авария |
DI |
±24В |
|
||
3 |
ПЧ электродвигателя дымососа. Ключ-бирка |
DI |
±24В |
|
||
4 |
ПЧ электродвигателя дымососа. Местн./дист. |
DI |
±24В |
|
||
5 |
ПЧ электродвигателя вентилятора. Работа |
DI |
±24В |
|
||
6 |
ПЧ электродвигателя вентилятора. Авария |
DI |
±24В |
|
||
7 |
ПЧ электродвигателя вентилятора. Ключ-бирка |
DI |
±24В |
|
||
8 |
ПЧ электродвигателя вентилятора. Местн./дист. |
DI |
±24В |
|
||
9 |
Клапан газовый основной горелки №1. Открыт |
DI |
±24В |
|
||
10 |
Наличие пламени основной горелки №1 |
DI |
±24В |
|
||
11 |
Наличие пламени запальной горелки №1 (газ) |
DI |
±24В |
|
||
12 |
Клапан газовый основной горелки №2 Открыт |
DI |
±24В |
|
||
13 |
Наличие пламени основной горелки №2 |
DI |
±24В |
|
||
14 |
Наличие пламени запальной горелки №2 (газ) |
DI |
±24В |
|
||
15 |
Клапан газовый основной горелки №3. Открыт |
DI |
±24В |
|
||
16 |
Наименование параметра |
DI |
±24В |
|
||
17 |
Дискретные входы |
DI |
±24В |
|
||
18 |
Заслонка на трубопроводе вторичного воздуха горелки №1. Открыта |
DI |
±24В |
|
||
19 |
Заслонка на трубопроводе вторичного воздуха горелки №1. Закрыта |
DI |
±24В |
|
||
20 |
Заслонка на трубопроводе первичного воздуха горелки №1. Открыта |
DI |
±24В |
|
||
21 |
Заслонка на трубопроводе первичного воздуха горелки №1. Закрыта |
DI |
±24В |
|
||
22 |
Заслонка на трубопроводе вторичного воздуха горелки №2. Открыта |
DI |
±24В |
|
||
23 |
Заслонка на трубопроводе вторичного воздуха горелки №2. Закрыта |
DI |
±24В |
|
||
24 |
Заслонка на трубопроводе первичного воздуха горелки №2. Открыта |
DI |
±24В |
|
||
25 |
Заслонка на трубопроводе первичного воздуха горелки №2. Закрыта |
DI |
±24В |
|
||
№ |
Наименование сигнала |
Тип сигнала |
Диапазон |
Примечание |
||
26 |
Заслонка на трубопроводе первичного воздуха горелки №3. Закрыта |
DI |
±24В |
|
||
27 |
Наличие пламени основной горелки №3 |
DI |
±24В |
|
||
28 |
Наличие пламени запальной горелки №3 (газ) |
DI |
±24В |
|
||
29 |
Клапан газовый основной горелки №4 Открыт |
DI |
±24В |
|
||
30 |
Заслонка на трубопроводе вторичного воздуха горелки №4. Открыта |
DI |
±24В |
|
||
31 |
Заслонка на трубопроводе вторичного воздуха горелки №4. Закрыта |
DI |
±24В |
|
||
32 |
Заслонка на трубопроводе первичного воздуха горелки №4. Открыта |
DI |
±24В |
|
||
33 |
Заслонка на трубопроводе первичного воздуха горелки №4. Закрыта |
DI |
±24В |
|
||
34 |
Наличие пламени основной горелки №4 |
DI |
±24В |
|
||
35 |
Наличие пламени запальной горелки №4 (газ) |
DI |
±24В |
|
||
36 |
Клапан на свече безопасности. Открыт |
DI |
±24В |
|
||
37 |
Клапан запорный на газопроводе к горелкам (общий). Открыт |
DI |
±24В |
|
||
38 |
Клапан на продувочной свече. Открыт |
DI |
±24В |
|
||
39 |
Загазованность CH4 |
DI |
±24В |
|
||
40 |
Загазованность CO |
DI |
±24В |
|
||
41 |
Пожар в котельной |
DI |
±24В |
|
||
42 |
Наличие пламени запальной горелки №1 (ЖТ) |
DI |
±24В |
|
||
43 |
Наличие пламени запальной горелки №2 (ЖТ) |
DI |
±24В |
|
||
44 |
Наличие пламени запальной горелки №3 (ЖТ) |
DI |
±24В |
|
||
45 |
Наличие пламени запальной горелки №4 (ЖТ) |
DI |
±24В |
|
||
№ |
Наименование сигнала |
Тип сигнала |
Диапазон |
Примечание |
46 |
Аварийный останов котла |
DI |
±24В |
|
47 |
Ключ-бирка |
DI |
±24В |
|
48 |
Опробование сигнализации |
DI |
±24В |
|
49 |
Снятие звуковой сигнализации |
DI |
±24В |
|
50 |
Основной блок питания ШУК №2. Работа |
DI |
±24В |
|
51 |
Резервированный источник питания ШУК №2. Авария |
DI |
±24В |
|
52 |
Резервированный источник питания ШУК №2. Питание от батарей |
DI |
±24В |
|
53 |
Резервированный источник питания ШУК №2. Зарядка |
DI |
±24В |
|
54 |
Дверь шкафа открыта |
DI |
±24В |
|
№ |
Наименование сигнала |
Тип сигнала |
Диапазон |
Примечание |
1 |
ПЧ электродвигателя дымососа. Управление |
Modbus |
±24В
|
|
2 |
ПЧ электродвигателя вентилятора. Управление |
Modbus |
±24В |
|
3 |
Температура воды перед экономайзером |
Modbus |
±24В -60...200°C |
|
4 |
Температура воды после экономайзера |
Modbus |
±24В -60...200°C |
|
5 |
Температура отходящих газов перед экономайзером |
Modbus |
±24В -60...200°C |
|
6 |
Температура отходящих газов после экономайзера |
Modbus |
±24В -60...200°C |
|
7 |
Давление воды перед экономайзером |
Modbus |
±24В 0...2,5МПа
|
|
8 |
Давление воздуха после вентилятора |
Modbus |
±24В 0...10кПа |
|
9 |
Давление природного газа перед основной горелкой №1 |
Modbus |
±24В 0...10кПа |
|
10 |
Давление вторичного воздуха перед основной горелкой №1 |
Modbus |
±24В 0...10кПа |
|
11 |
Давление природного газа перед основной горелкой №2 |
Modbus |
±24В 0...10кПа |
|
12 |
Давление вторичного воздуха перед основной горелкой №2 |
Modbus |
±24В 0...10кПа |
|
13 |
Давление природного газа перед основной горелкой №3 |
Modbus |
±24В 0...10кПа |
|
14 |
Давление вторичного воздуха перед основной горелкой №3 |
Modbus |
±24В 0...10кПа |
|
15 |
Давление природного газа перед основной горелкой №4 |
Modbus |
±24В 0...10кПа |
|
16 |
Давление вторичного воздуха перед основной горелкой №4 |
Modbus |
±24В 0...10кПа
|
|
17 |
Давление природного газа после общего запорного клапана |
Modbus |
±24В 0...10кПа |
|
18 |
Давление природного газа на запальные горелки |
Modbus |
±24В 0...10кПа |
|
19 |
Давление природного газа перед общим запорным клапаном |
Modbus |
±24В 0...10кПа |
|
20 |
Уровень в барабане котла (перепад давлений) |
Modbus |
±24В 0...10кПа |
|
21 |
Давление в барабане котла |
Modbus |
±24В 0...2,5МПа |
|
22 |
Давление ЖТ в коллекторе |
|
±24В 0...2,5МПа |
|
23 |
Давление ЖТ перед регулирующим клапаном |
Modbus |
±24В 0...2,5МПа |
|
24 |
Расход питательной воды |
Modbus |
±24В 2...85м3/ч |
|
25 |
Управление клапаном на питательной воде |
Modbus |
±24В 0...100% |
|
26 |
Управление затвором на общем газопроводе |
Modbus |
±24В 0...100%
|
|
27 |
Управление клапаном на трубопроводе ЖТ |
Modbus |
±24В 0...100%
|
|
28 |
Управление клапаном на трубопроводе ЖТ |
Modbus |
±24В 0...100%
|
|
