6.4 Адресация в isdn

Адрес абонента ISDN состоит из международного номера ISDN и субадреса (рисунок 6.14). Из адреса ISDN сеть получает информацию о соответствующей стране и желаемом абонентском окончании или группе. Адрес ISDN содержит 15 десятичных цифр, включая индекс страны, код сети и индекс местной сети, однако не допускается использование в кодах некоторых определенных последовательностей цифр (Рекомендация I.330).

Субадрес ISDN служит для уточнения адресации внутренних компонент устройства пользователя, выбранного с помощью адреса ISDN. Субадрес ISDN передается при установлении соединения в своем информационном поле без каких-либо изменений от вызывающего устройства пользователя к вызываемому.

Вопросы для самоконтроля

1. Охарактеризуйте отличия видов информации группы V от видов группы С.

2. Чем отличаются структуры ISDN и телефонных сетей?

3. Охарактеризуйте назначение канала "D", используемого для обмена между терминалом и узлом коммутации каналов цифровой сети.

4. Передается ли голосовая информация по каналу "D"?

5. Какова структура адреса пользователя ISDN?

6. Имеются ли в адресе пользователя ISDN знаки, которые не анализируются на коммутационных узлах сети?

7. Каковы функции системы управления ISDN?

8. Что понимают под регулированием потоков сообщений в ISDN?

9. Можно ли свести управление в ISDN к маршрутизации?

10. Что входит в понятие сервиса электросвязи в терминологии ITU-T?

11. Перечислите виды терминалов, которые могут подключаться к ISDN.

12. Может ли сообщение SETUP содержать адресную информацию?

6.5 Широкополосная isdn с технологией atm

Услуги

Рассмотрим характеристики различных служб электросвязи, на основе которых сформулируем требования, предъявляемые к B-ISDN.

Службы электросвязи (СЭ) в основном характеризуются тремя параметрами:

• скоростью передачи;

• временем занятия ресурсов сети (длительностью сеанса связи);

• коэффициентом пачечности, отношением средней длительности сеанса связи к среднему времени передачи информации (Т_с/Т_пи).

Величины этих параметров определяют выбор типа транспортной системы ISDN для данной службы. В табл. 6.7 приведены параметры известных служб электросвязи. Решение вопроса о выборе метода коммутации для данной службы зависит, прежде всего, от величины пачечности. Чем она выше, тем актуальнее применение метода КП для службы (телеметрия, данные). В наименьшей степени это относится к речевой службе, т.к. для неё величина пачечности невелика (2-3). Каждая служба создает потоки информации в сети.

Характеристиками этих потоков являются:

• допустимая задержка передачи;

• нагрузка в ЧНН;

• объем сообщений (количество информации в битах).

В табл. 6.8 приведены требования к задержкам, скоростям передачи и нагрузке в ЧНН для различных служб. Наименьшая задержка допустима при передаче голосовой информации в цифровой форме (30 мс). Более высокие значения задержки приводят к заметному для пользователей ухудшению разборчивости речи. Большая задержка допустима при передаче больших массивов данных (файлов).

Таблица 6.7. Службы электросвязи

Вид службы	Скорость передачи	Длительность сеанса	Коэффициент пачечности	Класс службы
Телеметрия	100 бит/с – 10 Кбит/с	Сек. – мин.	101-102	Низкоскоростные
Передача данных в интерактивном режиме	(1 -100) Кбит/с	Сек. – мин.	101	Низкоскоростные
Телефонная	(16 – 64) Кбит/с	единицы минут	2 -3	Низкоскоростные
Телефакс	10 Кбит/с-1 Мбит/с	Мин. - часы	1-10	Среднескоростные
Передача файлов	10 Кбит/с-10 Мбит/с	Мин. - часы	1- 10	Среднескоростные
Видеотелефонная	1-10 Мбит/с	единицы минут	1-5	Среднескоростные
ТВ высокой чёткости	150 Мбит/с и выше	Мин. - часы	1-5	Высокоскоростные
Видеоконференции	(10 – 140) Мбит/с	Мин. - часы	1-5	Высокоскоростные

Наименьший объём сообщений характерен для телекса, а наибольший - для файлов. Наибольшую нагрузку в чнн создают телевизионные передачи, а наименьшую - терминалы телекса. В соответствии с рекомендациями ITU-T все службы электросвязи делятся по функциональному признаку на две группы:

• интерактивные;

• службы распределения информации (трансляционного типа).

Интерактивный обмен - это взаимодействие, по крайней мере, двух объектов. Различают три разновидности интерактивного обмена:

• диалог;

• обмен сообщениями с хранением;

• поиск.

Обмен типа диалога имеет место при двусторонней связи оконечных устройств пользователей без, хранения информации в каких бы то ни было объектах сети. Перечислим службы, поддерживающие интерактивный обмен информацией:

• конференц-связь;

• видеотелефонная связь;

• высокоскоростной телефакс;

• передача больших массивов данных (файлов).

При обмене сообщениями с хранением передаваемая абонентом информация накапливается в буферных накопителях станций сети при отсутствии свободных каналов и после их освобождения передаётся адресату. Такой обмен предлагают службы передачи данных, видеопочты, электронной почты, передачи изображений высокой чёткости.

Обмен типа поиска информации предлагают информационные службы. Доступ к этим службам позволяет абоненту отыскивать и получать требуемую информацию.

При интерактивном обмене данные характеризуются большим коэффициентом пачечности. При этом ресурсы сети (каналы, линии) используются неэффективно в течение сеанса связи.

Таблица 6.8. Характеристика сообщений различных служб

Тип сообщения	Допустимая задержка от абонента до абонента, с	Требуемая скорость передачи, Кбит/с	Объем сообщения	Нагрузка в ЧНН (Эрл/линия)
Голос в цифровой форме	не более 0.030	64	105 бит	0.1 - 0.2
Телетекс (teletex)	менее 1.0	0.24	Несколько тысяч знаков	0.01
Телекс	менее 5.0	0.050	300-2000 знаков	0.0006
Интерактивные данные	менее 1.0	0.2 - 64	Несколько тысяч знаков	0.3
Большие массивы данных	До неск. десятков мин(задержка в промежуточных накопителях)	от единиц до десятков Мбит/с	106-108 бит	0.01
Телефакс (двусторонний)	менее 10.0	64	-	0.01
Телефакс (односторонний)	60-180	до 14.4	-	менее 0.01
Телерисунок	менее 1.0	64	-	-
Подвижные изображения	менее 1.0	до 140000	-	0.5

К службам распределения информации относятся теле- и радиовещание, трансляция документов (электронная газета). Различают две разновидности вещательных служб: управляемое абонентом вещание и неуправляемое. Вещание без управления со стороны абонента подразумевает невозможность влиять на начало и порядок представления информации (подобно традиционному телевидению или радиовещанию). Вещательные службы, предлагающие услугу “управления вещанием”, организуют передачу циклически повторяющихся блоков информации. Благодаря такой организации абонент может выбрать вид требуемой информации и начало её предъявления. К службам этого типа относятся обучение и тренинг на расстоянии. Широкополосные службы предъявляют высокие требования к средствам передачи и коммутации B-ISDN. Так, например, для цветного телевидения необходима скорость 4-6 Мбит/с, для телевидения с высокой чёткостью - 16-24 Мбит/с, для передачи файлов - до 200 Мбит/с. В настоящее время эксплуатируются физические срeды (волоконно-оптические линии связи) и системы передачи (синхронная цифровая иерархия - SDH), обеспечивающие передачу информации с такими высокими скоростями.

Для того, чтобы удовлетворить требованиям всех рассмотренных служб, B-ISDN должна обладать следующими свойствами:

• обеспечивать скорость передачи информации не ниже сотен Мбит/с;

• задержка сообщений при передаче от одного оконечного пункта к другому не должна превышать нескольких сотен или даже десятков миллисекунд (так, например, норма рекомендованной ITU-T задержки при однонаправленной передаче через два узла сети без участков спутниковой связи составляет 80 мс);

• задержка сообщения на коммутационных станциях сети не должна превышать единиц миллисекунд;

• система коммутации пакетов одной коммутационной станции должна коммутировать несколько миллионов пакетов в секунду.

Широкополосная ISDN рассматривается ITU-T как результат эволюции узкополосной ISDN с основным доступом типа 2В + D. Основные отличия B-ISDN от N-ISDN состоят в следующем:

• в сети доступа используется волоконно-оптический кабель (вместо двухпроводной медной абонентской линии);

• в транспортной системе информация передается со скоростями 140 Мбит/с и выше;

• терминалы широкополосных служб подключаются к точке S_b широкополосного интерфейса (при этом сохраняется основной интерфейс 2B+D через эталонную точку S).

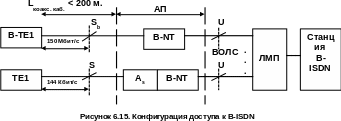

На рисунке 6.15 приведена конфигурация доступа к службам B-ISDN, где используются следующие обозначения:

• В-ТЕ - терминал широкополосных (Broadband) служб;

• ТЕ (Terminal Equipment) - терминал узкополосных служб с основным интерфейсом;

• В-NT (Broadband Network Termination) - блок согласования терминала с сетью для ШП служб, реализующий функции 1, 2 и 3-го уровней ВОС;

• ВОЛС - волоконно-оптическая линия связи;

• ЛМП - линейный мультиплексор;

• A_s - средства преобразования скоростей передачи 144 Кbps/150 Мbps;

• S, S_b, U - эталонные точки цифрового интерфейса;

• АП - абонентский пункт.

Стандартизовано два типа широкополосных интерфейсов:

• симметричный интерфейс со скоростью 150 Мбит/с;

• асимметричный интерфейс (скорость в направлении "сеть-пользователь"- 600 Мбит/с и в обратном направлении -150 Мбит/с).

Сетевое окончание B-NT реализует функции подключения абонентских установок к абонентской линии и совместного использования ими общих ресурсов. На рис. 6.16 показано распределение каналов в широкополосном интерфейсе между различными службами B-ISDN. В рекомендации ITU-T G.703 специфицированы следующие типы каналов цифровых систем передачи: В (64 Кбит/с), HO (384 Кбит/с), H11 (1536 Кбит/с), H12 (1920 Кбит/с), Н21 (32,768 Мбит/с), Н22 (43-45 Мбит/с), H4 (135 Мбит/с). Эти каналы используются для передачи данных, голоса, документальной электросвязи, телевизионных программ, видеоконференцсвязи и других служб. В диапазоне канала Н4 должно помещаться 4 канала Н21 или 3 канала Н22. Здесь приведены номинальные скорости передачи пользовательской информации по типовым каналам.
