6.3 Эталонная модель протоколов узкополосной isdn (n-isdn)

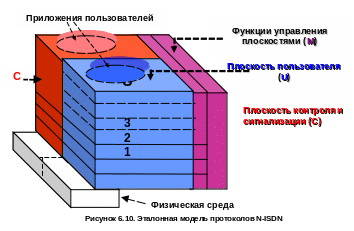

Эталонная модель протоколов N-ISDN приведена на рисунке 6.10.
Протоколы плоскостей C и U предоставляют услуги приложениям пользователей (голос, видео, данные). Протоколы плоскости C обеспечивают поддержку обмена служебными сообщениями в процессе установления и разъединения соединений. Протоколы плоскости U обеспечивают поддержку доставки информации пользователей. Протоколы плоскости M обеспечивают поддержку процессов административного управления плоскостями C и U.

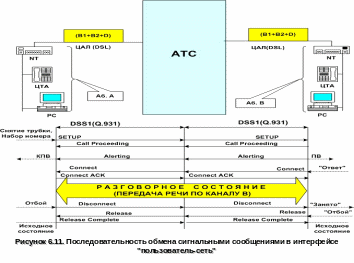

На рисунке 6.11 приведена последовательность обмена сигнальными сообщениями протокола Q.931 уровня 3 DSS1 в интерфейсе "пользователь-сеть".
Протокол уровня 3 DSS1 (Recommendation Q.931)
Перечень сообщений протокола уровня 3 DSS1:
Установление связи (SETUP) - инициализация установления соединения (может содержать часть или все знаки номера вызываемого абонента);
Связь создается (CALL PROCEEDING) - окончание приема информации станцией ISDN для установления соединения;
Оповещение (ALERTING) - сообщение о посылке вызова абоненту Б;
Соединение в сети установлено (CONNECT) - сообщение после ответа вызываемого терминала;
Подтверждение соединения (CONNECT ACK) - подтверждение приема сообщения о соединении;
Разъединение (DISCONNECT) - сообщение о разъединении после отбоя абонента
Освобождение (RELEASE) - сообщение об освобождении канала типа В;
Завершение освобождения (RELEASE COMPLETE) - окончание освобождения канала типа В.
В сообщениях о запрашиваемом соединении предусматриваются информационные поля переменной длины (таблица 6.6).
Таблица 6.6. Распределение информационных полей в сообщении SETUP
В то время как служба передачи информации определяет желаемое качество передачи информации в звеньях соединения, информация о совместимости содержит детали, касающиеся запланированного использования такого сетевого соединения со стороны устройства пользователя. Например, одно устройство сопряжения может сообщить устройству сопряжения на другой стороне сети о том, что прозрачное соединение с пропускной способностью 64 Кбит/с должно использоваться только с эффективной скоростью цифрового потока 16 Кбит/с.
Адресуемое устройство пользователя ISDN принимает заявку на установление соединения в том случае, если оно в состоянии принять указания, определяемые в коде службы передачи и в информации о совместимости.
Пример сообщения «Установить» (SETUP) с информационным элементом «Возможности переноса» приведен на рисунке 6.12 (Q.931 [МККТТ. Синяя книга, выпуск VI.11, стр. 67-93]).
Рисунок
6.12. Сообщение SETUP
с информационным элементом «Возможности
переноса»
Пример сообщения SETUP с информационным элементом «Номер вызываемой стороны»
На рисунке 6.13 приведен пример сообщения SETUP с информационным элементом «Номер вызываемой стороны».
Виды соединений
Основной задачей сигнализации в интерфейсе “пользователь-сеть” является управление соединениями. Различают три вида соединений:
1) соединение с коммутацией каналов на базе каналов типа В;
2) соединение с коммутацией пакетов на базе каналов типа В;
3) соединение с коммутацией пакетов на базе D-канала.
Сигнализация “пользователь - сеть” для соединения с коммутацией каналов (КК) осуществляется в ISDN только по общему сигнальному каналу типа D.
При использовании способа КК коммутация и обработка потока пользовательских данных в сети выполняются только на физическом уровне (на уровне потока битов).
Организация соединения с коммутацией пакетов осуществляется по В-каналу в два этапа:
сначала устанавливается соединение по способу КК между устройством пользователя и устройством коммутации пакетов (внеканальная сигнализация);
по установленному физическому каналу на уровнях защиты и коммутации работает протокол коммутации пакетов, и, таким образом, установление и разрушение виртуального соединения осуществляется так же, как в сети с пакетной коммутацией.
К услугам ISDN могут иметь доступ следующие объекты:
абонентские пункты с группой терминалов ISDN;
ведомственные цифровые АТС с функциями ISDN и без таковых;
локальные вычислительные сети;
специализированные центры хранения и обработки информации;
другие цифровые сети, в частности - ISDN.
