3 Оборудование аналоговых систем передачи информации
Оборудование аналоговых систем передачи информации: состав оборудования.

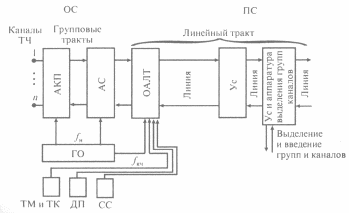

Рисунок 3.1 - Оборудование аналоговых систем передачи информации
В сетевых узлах и на сетевых станциях первичной сети связи устанавливается аппаратура систем передачи. Система передачи представляет собой совокупность технических средств обеспечивающих образование линейного тракта, типовых групповых трактов и типовых каналов передачи. В аналоговых системах передачи (АСП) каналы и тракты организовываются частотным разделением каналов.
Образование каналов и групповых трактов выполняется в оборудовании оконечных станций (ОС) (рис. 3.1). Последняя кроме преобразования спектров усиливает мощность сигналов. Аппаратура ОС размещается в оконечных пунктах (ОП), представляющих собой здания, в которых устанавливается также оборудование дистанционного питания (ДП), телемеханики и телеконтроля (ТМ и ТК) и служебной связи (СС).
Рисунок 3.2-Структурная схема СП К-60Т
Линейный тракт обеспечивает передачу сигналов в полосе частот, определяемой числом каналов в данной системе передачи. Например, в 60-канальной системе К-60Т линейный спектр частот составляет 12—252 кГц, а ширина полосы — 240 кГц. Это соответствует полосе частот 60 каналов ТЧ при условии, что на каждый канал отводится с учетом потерь на «расфильтровку» 4 кГц. В состав оборудования линейного тракта входят оконечная (OAJIT), усилительная аппаратура Ус и аппаратура выделения групп каналов промежуточных станций ПС и усилительные участки. Аппаратура ПС размещается в усилительных пунктах, которые в зависимости от способа обслуживания называются обслуживаемыми (ОУП) или необслуживаемыми (НУП) усилительными пунктами.
Оконечная
станция состоит из аппаратуры канального
преобразования (АКП), аппаратуры
преобразования первичных групп (АППГ),
аппаратуры преобразования вторичных
и третичных групп (АПВГ) и (АПТГ), аппаратуры
сопряжения АС, оконечной аппаратуры
линейного тракта OAJIT. В зависимости от
количества организуемых каналов АПВГ
и АПТГ могут отсутствовать, например в
системе передачи К-60Т, упрощенная
структурная схема которой приведена
на рисунке 3.2. Как видно, важнейшими
функциональными узлами аппаратуры АСП
являются преобразователи частоты,
электрические фильтры, усилители,
генераторное оборудование. На рисунках
3.1 и 3.2
— несущая частота;
— групповая несущая;
— индивидуальная несущая и
—
контрольная частота.
Преобразователи частоты.
Преобразователи частоты, называемые также модуляторами и демодуляторами, служат для перемещения спектра частот сигнала из исходного диапазона частот в заданный. Основу преобразователя частоты составляет нелинейный элемент. В качестве нелинейного элемента может использоваться диод, имеющий нелинейную вольт-амперную характеристику, или транзистор, обладающий нелинейной зависимостью коллекторного тока от напряжения на базе относительно эмиттера.
Полезным продуктом преобразования является одна из боковых полос частот (верхняя или нижняя). В боковых полосах частот сохраняются такие же амплитудные, частотные и фазовые соотношения между отдельными составляющими спектра частот, как и в исходном сигнале. Таким образом, верхняя и нижняя боковые частоты переносят всю информацию, содержащуюся в исходном сигнале. Для выделения одной из боковых используется полосовой фильтр. Остальные составляющие являются вредными, побочными продуктами преобразования. Чем больше мощность боковой полосы и чем меньше мощность остальных составляющих (а также, чем дальше по частоте они отстоят от боковой), тем лучше схема преобразователя.
В зависимости от количества используемых нелинейных элементов схемы преобразователей подразделяются на: однотактные, содержащие один нелинейный элемент; двухтактные, имеющие два нелинейных элемента; двойные двухтактные, собранные на четырех нелинейных элементах.
