Часть 7.
Силовой каркас ракеты.
Силовой корпус ракеты представляет собой жёсткий каркас из стальных стрингеров и шпангоутов с оболочкой из листовой стали.
Силовой корпус ракеты.
А – лонжероны, В – стрингеры, С - шпангоуты,
D – внешняя оболочка.
Ракета-носитель «Восток».

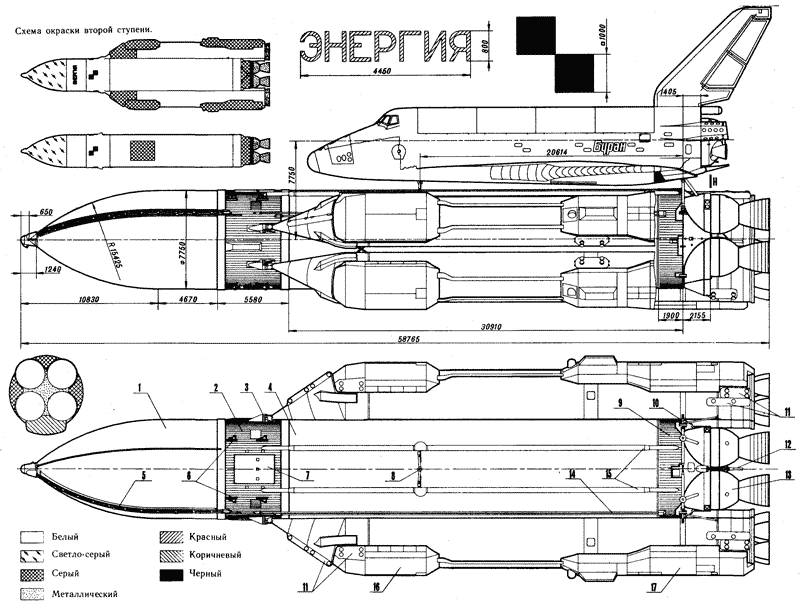

Ракета-носитель «Энергия».
Орбитальный корабль «Буран».
Второй зал.
Стенд 11. Пороховые ракетные двигатели.
Для снаряжения ракет Николай Иванович Тихомиров остановился на бездымном порохе на нелетучем растворителе.
Разработка бездымного пороха велась под его руководством с 1922 года в Ленинграде сотрудниками отделения порохов и взрывчатых веществ Государственного научно-технического института Орестом Гавриловичем Филипповым и Сергеем Андреевичем Сериковым.
В 1924 году были получены первые образцы шашек из пироксилино-тротилового пороха.
Это было крупным достижением, так как применение в ракетных двигателях более мощного шашечного бездымного пороха вместо обычного чёрного гарантировало существенное увеличение эффективности ракет, обеспечивало стабильность и безопасность их в работе.
На разработанный бездымный порох Николай Иванович Тихомиров получил патент.
В 1923 году военное ведомство выдало лаборатории Тихомирова задание проверить опытным путем применимость реактивного действия к существующим минам, с целью увеличения их дальнобойности.
Проведённые Владимиром Андреевичем Артемьевым в 1924 году на Главном артиллерийском полигоне в Ленинграде пуски 21 ракеты дали десятикратное увеличение дальности их полёта за счёт реактивного заряда.
Основные работы лаборатории, связанные с разработкой и изготовлением бездымного шашечного пороха, стендовыми испытаниями и опытными стрельбами на полигоне, проводились в Ленинграде.
В результате в 1925 году лаборатория Тихомирова полностью перебазировалась в Ленинград.
Весной 1928 года на полигоне были проведены первые пуски снарядов, снаряжённых шашечным порохом.
В результате этих успешных пусков в 1928 году лаборатория Тихомирова была расширена и получила наименование Газодинамической лаборатории (ГДЛ).
Основным направлением работ Газодинамической лаборатории на начальном этапе стало создание твёрдотопливных ракет.
Эксперименты позволили установить, что состоявший на вооружении штатный артиллерийский бездымный пироксилиновый порох не подходил для двигателей ракет.
Заряды из этого пороха, изготовленные на летучем спиртоэфирном растворителе, имели большую начальную поверхность и быстро сгорали, создавая повышенное давление, в то время как для ракетных снарядов требовались шашки большого диаметра (так называемые толстосводные).
Но в таких шашках оставался большой процент растворителя, удалить который не удавалось.
Это приводило к ненормальному горению пороха: при быстром испарении образовывались трещины, увеличивавшие начальную поверхность горения.
Поэтому ракеты с одинаковым весом заряда летали на разные дистанции, что не удовлетворяло требованиям военных.
Нужны были новые рецептуры порохов.
Первые существенные успехи были достигнуты в начале 1924 года, когда сотрудник лаборатории, в прошлом артиллерийский офицер-пиротехник, Владимир Андреевич Артемьев в результате длительных изысканий независимо от Ивана Платоновича Граве предложил использовать в составе ракетного топлива тротил, получив бездымный порох на нелетучем растворителе.
Следующим шагом в создании твёрдотопливных ракет стала разработка технологии изготовления толстосводных шашек из этого пороха.
Уже в 1924 году появились шашки диаметром 24 и 40 мм.
В 1925 году лабораторию Николая Ивановича Тихомирова перевели в Ленинград, ближе к предприятиям пороховой промышленности и артиллерийским полигонам.
К 1928 году были изготовлены шашки диаметром 75 мм.
Производство этих шашек наладили в научно-технической лаборатории ВМФ, расположенной на территории Гребного порта в Ленинграде на Васильевском острове.
Этой мастерской и выпуском шашек руководил Владимир Андреевич Артемьев.
Чтобы увеличить дальность полёта снаряда, он предложил совместить активный и реактивный принципы и выстреливать ракеты из миномета.
В марте 1928 года на Научно-исследовательском испытательном артиллерийском полигоне на Ржевке были проведены испытания новых ракет.
Первая в СССР ракета на бездымном порохе пролетела расстояние 1300 м.
Созданием такой ракеты был заложен фундамент для конструктивного оформления ракетных снарядов.
К тому времени деятельность лаборатории вышла за рамки «разработки изобретения Н.И. Тихомирова», для чего она была создана.
Штат лаборатории вырос, она пополнилась молодыми военными инженерами артиллерийского факультета академии имени Феликса Эдмундовича Дзержинского Георгием Эриховичем Лангемаком и Борисом Сергеевичем Петропавловским.
Тематика исследований расширялась, и в 1928 году лаборатория была переименована в Газодинамическую лабораторию (ГДЛ) Военно-научно-исследовательского комитета при Реввоенсовете СССР.
В 1930 году лабораторию возглавил Борис Сергеевич Петропавловский.
К 1930 году был освоен технологический процесс и налажено полузаводское производство пороховых шашек, детально изучены их баллистические свойства, определены законы их горения в камерах с соплом и проведены лётные испытания первого этапа.
Была создана база, на основе которой могли быть развернуты работы широким фронтом по созданию конструкций ракет на бездымном порохе различных калибров (диаметров) и разного назначения.
В 1930 году началась непосредственная разработка ракетных снарядов 82 мм и 132 мм калибров.
В 1931 - 1933 годах в ГДЛ разрабатывались и проходили стендовые испытания крупнокалиберные ракетные снаряды диаметром 245 мм, весом 118 кг и диаметром 410 мм при весе 500 кг.
В 1932 году начались лётно-полигонные стрельбы ракетными, или, как тогда их называли, реактивными, снарядами (PC) диаметром 82 мм (PC-82) с самолёта И-4.
Летом того же года в присутствии одного из руководителей военного ведомства Михаила Николаевича Тухачевского были успешно проведены первые официальные стрельбы в воздухе снарядами PC-82 с самолёта И-4, вооруженного шестью пусковыми установками.
С 1932 года велись работы и по вооружению самолёта Р-5 снарядами PC-82 и PC-132 и бомбардировщика ТБ-1 снарядами PC-132 и PC-245.
