3.3. Расчет теплоаккумулирующей способности стены

Внутренняя теплоаккумулирующая способность:

Разность температур:

Вычислил слоев

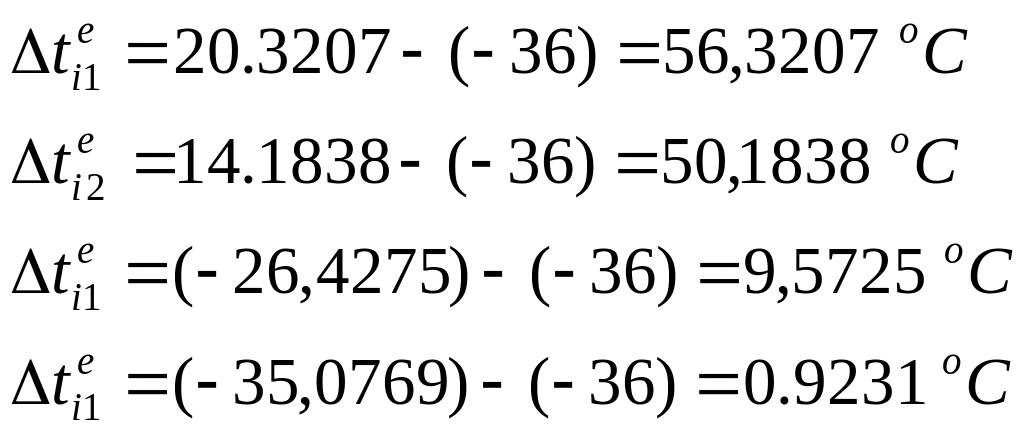

Определил разность температур:

Нашел теплоаккумулирующую способность каждого слоя:

Вычислил внутреннюю теплоаккумулирующую способность:

По результатам расчета в координатах и строится температурное поле стены в интервале температур .

3.4. Расчет теплоустойчивости стены

Теплоустойчивость ограждающей конструкции здания должна соответствовать условию:

Вычислил требуемую амплитуду колебаний температуры внутренней ограждающей конструкции:

Затухание амплитуды определяется как соотношение амплитуды колебания температуры наружного воздуха к амплитуде колебания температуры внутренней поверхности:

Тепловая инерция каждого слоя находится по формуле Di = RiSi

для 1 слоя

= 0,02143· 8,95 = 0,1918 < 1

для 2 слоя

для 3 слоя

для 4 слоя

Сумма тепловых инерции слоев находим по формуле

Коэффициент теплоусвоения наружной поверхности слоя Y с тепловой инерцией D < 1 определяется расчетом по формулам:

для 1 слоя

= (0,02143 · 8,95² + 8,7) / (1 + 0,02143 · 8,7) = 8,78 Вт/(м²·С);

для 2 слоя имеющего D > 1, коэффициент теплоусвоения наружной поверхности слоя принимается равным коэффициенту теплоусвоения материала =8,64 Вт/(м²·С);

для 3 слоя имеющего D > 1, коэффициент теплоусвоения наружной поверхности слоя принимается равным коэффициенту теплоусвоения материала =0,89 Вт/(м²·С);

для 3 слоя имеющего D

= (0.03947 · 9.6² + 0,89)/(1 + 0,03947 · 0,89) = 4,3739 Вт/(м²·С).

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции по летним условиям

Вт/(м²·С)

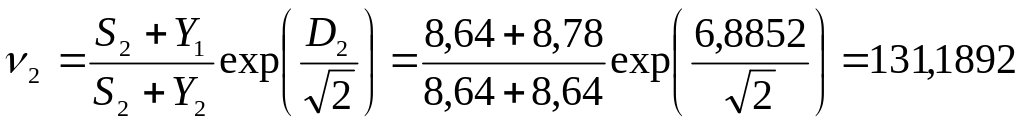

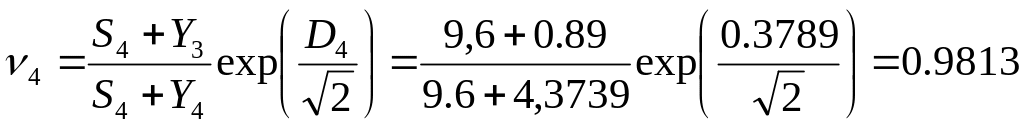

Затухание амплитуды i-го слоя:

Затухания для всей стены:

Вычисляем расчетную амплитуду колебаний температуры наружного воздуха по формуле:

- коэффициент поглощения солнечного излучения материалом наружной поверхности ограждающей конструкции;

(для материала наружной поверхности ограждающей конструкции –штукатурка цементная светло-голубая).

Вычисляем требуемую амплитуду и амплитуду колебаний температуры внутренней поверхности ограждающих конструкций. Эти величины должны подчиняться условию:

<

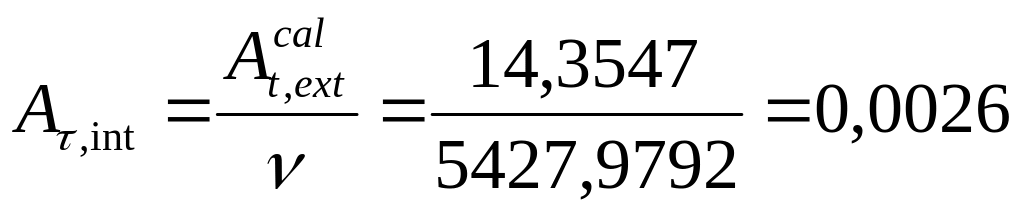

Амплитуда колебаний температуры внутренней поверхности ограждающих конструкций по формуле:

0,0026⁰С < 2,45⁰С

Условие выполнено.

.

4. Влажностный режим наружной стены

Расчет влажностного режима наружной стены заключает: в проверке на возможность выпадения конденсата на внутренней поверхности стены; определении зоны возможного выпадения конденсата в толще стены.

4.1. Проверка наружной стены на конденсацию влаги

При условии, что температура поверхности ниже температуры точки росы заданной температуры:

τ_int ≥ t_d

τ_int =20,3207

Поэтому влага на стенах помещения конденсироваться не должна.
