4 Определение приведённого сопротивления теплопередаче наружной стены заданного помещения.
Для
расчёта
принимаются следующие конструктивные
элементы:
- наружный угол
- оконный откос
- стык с перегородкой
- стык с покрытием
- стык с полом над подвалом
Для уточнённого расчёта теплопотерь через ограждения сложной конструкции используют приведённое сопротивление теплопередаче ограждения , которое рассчитывается по формуле:
[м²·ºС/Вт],
где F – площадь поверхности ограждения по наружному обмеру (за вычетом площади окон), м2
fi – фактор формы элемента стены с двухмерным температурным полем, определяется по таблице Ш-2 [9].
li – протяжённость элемента конструкции, формирующего двухмерное температурное поле, м.
afi – ширина участка поверхности наружной стены с двухмерным температурным полем, равная двум калибрам (толщинам) наружной стены, м.
Наименование элементов |
li, м. |
fi |
fi-1 |
li(fi-1) |
Наружный угол |
2,6 |
0,68 |
-0,32 |
-0,832 |
Стык с перегородкой
|
2,6 |
1 |
0 |
0 |
Стык с полом
|
10 |
0,99 |
-0,01 |
-0,1 |
Оконный откос |
6 |
1,45 |
0,45 |
2,7 |
|
|
|
|
|
-
∑li(fi-1)=1,768
F=4,8·2,6-1,5·1,5+5,2·2,6=23,75 (м2).
[м²·ºС/Вт]

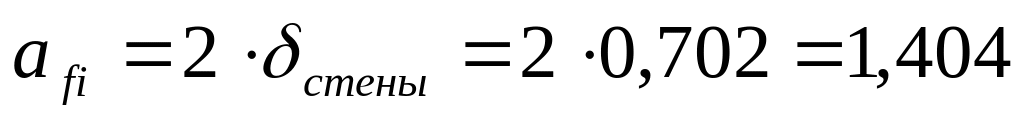

Ширина участка поверхности наружной стены с двухмерным температурным полем:
(м)
Приведённое сопротивление теплопередачи наружной стены будет равно:
[м²·ºС/Вт]
(2,88<3,185)
5 Определение сопротивления паропроницанию наружной стены.
5.1 Расчёт сопротивления паропроницанию из условия недопустимости накопления влаги за годовой период эксплуатации.
Сопротивление паропроницанию из условия недопустимости накопления влаги за годовой период эксплуатации вычисляется по формуле:
,

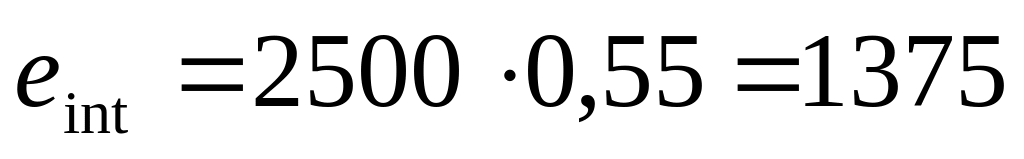

где eint - определяется по формуле из п.3
-

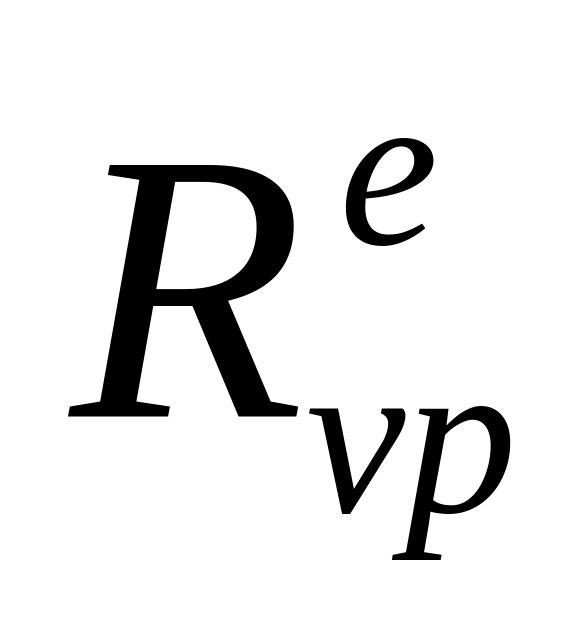

сопротивление паропроницанию части
ограждающей конструкции, расположенной
между наружной поверхностью ограждающей
конструкции и плоскостью возможной
конденсации.
eext – среднее парциальное давление водяного пара наружного воздуха, Па, за январь месяц.

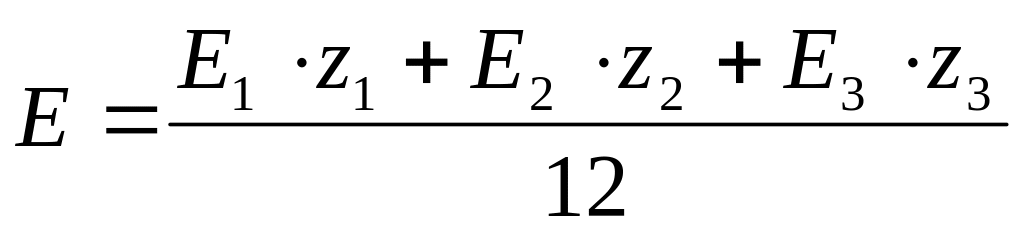

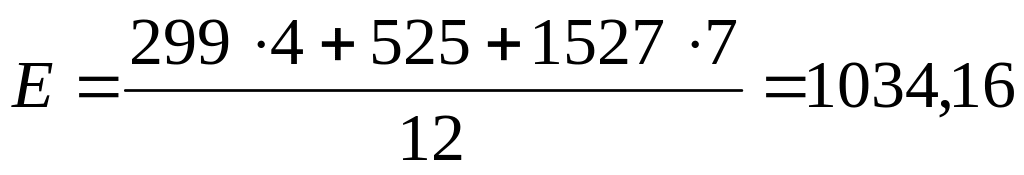

Е – парциальное давление водяного пара, Па, в плоскости возможной конденсации за годовой период эксплуатации, определяемое по формуле:
,
где E1, E2, E3 – парциальное давление водяного пара, Па, принимаемое по температуре в плоскости возможной конденсации, устанавливаемой при средней температуре наружного воздуха соответственно зимнего, весенне-осеннего и летнего периодов.
z1, z2, z3 – продолжительность в месяцах зимнего, весенне-осеннего и летнего периодов года.
Среднее месячное и годовое парциальное давление водяного пара, гПа
Республика, край, область, пункт |
I |
II |
III |
IV |
V |
VI |
VII |
VII |
IX |
X |
XI |
XII |
Год |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
Тамбов |
2,7 |
2,9 |
3,8 |
6,7 |
9,3 |
12,7 |
15,1 |
14,3 |
10,3 |
7 |
4,8 |
3,6 |
7,77 |
Среднемесячная и годовая температура воздуха, °С
Республика, край, область, пункт |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
XII |
Год |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
тамбов |
-10,8 |
-10,2 |
-5,1 |
5,1 |
13,9 |
18 |
20,2 |
18,5 |
12,2 |
5,3 |
-2 |
-7,7 |
4,8 |
(Па)
eext = 280 (Па)
Па,
т. к. Eвоздуха=
2338 Па для t=20
ºС.
Сопротивление паропроницанию части ограждающей конструкции определяется по формуле:
Для кирпичной кладки μ=0,11 (м·ч·Па) [3], тогда:
,

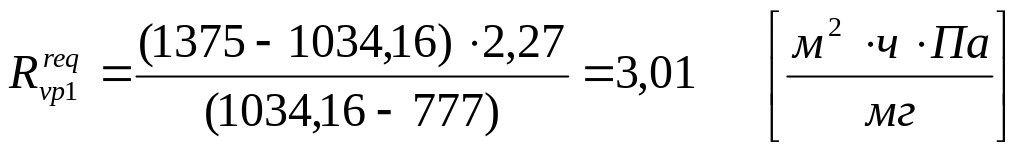

Требуемое сопротивление паропроницанию будет равно:
