Расчет плиты ленточного фундамента ФЛ 14.24-2

1 Исходные данные

Фундамент под стены ленточный сборный выполнен из железобетонных фундаментных плит и блоков. Плита фундамента принимается аналогично типовой по ГОСТ 13580-85:

- конструктивная длина плиты 2380 мм;

- ширина 1400мм;

- высота 300мм;

- расход бетона – 0,76м³;

- масса плиты – 1,9т;

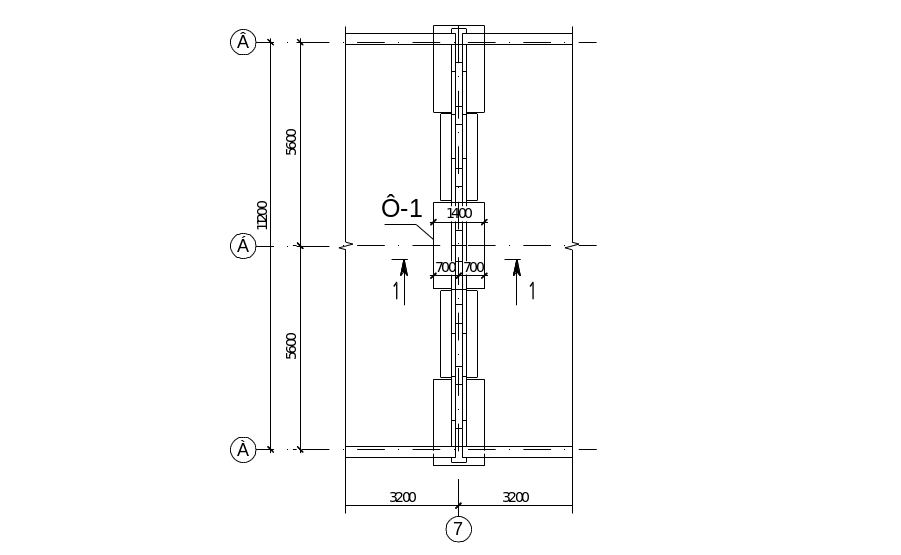

2 Компановка фундаментов

3. Сбор нагрузок на фундамент

Вычисляем нагрузку на 1 погонный метр горизонтальной проекции.

γ_f – коэффициент надежности по нагрузке: таб. 1 СНиП 2.01.07-85* «Нагрузки и воздействия»

К онструкция кровли:

1. 2 слоя Унифлекса на мастике ПРАЙМЕР t = 7мм, ρ = 900кг/м³.

2. Стяжка из цементно-песчаного раствора t = 30мм, ρ = 1800кг/м³.

3. Ж/б плита покрытия ребристая h=300мм

gn=2кПа.

Нагрузка на 1 м2 покрытия

Таблица 11

Нагрузка	Подсчет	Норматив. нагрузка qn, кПа	Коэф-т надежно-сти γf	Расчетная нагрузка qр, кПа
I. Постоянная (g): 1. 2 слоя Унифлекса на мастике ПРАЙМЕР t = 7мм, ρ = 900кг/м³. 2. Стяжка из цементно-песчаного раствора t = 30 мм, ρ = 1800кг/м³. 3. Ж/б плита покрытия ребристая gn=2кПа.	9×0,007 18×0,03 –	0,063 0,54 2	1,3 1,3 1,1	0,082 0,702 2,2
Итого постоянная:		gn=2,603		g=2,984
II. Временная (v): 1. Снеговая нагрузка V снеговой район г.Киров Sq=3,2кПа	S=Sq·μ S=3,2·1 Sn=Sq·μ·0,7 Sn=3,2×1×0,7	Sn=2,24	–	S=3,2
Итого временная:		vn=2,24		v=3,2
Полная нагрузка:	qn=4,843		q=6,184

Конструкция пола чердака:

1. Стяжка из цементно-песчаного раствора t = 30мм, ρ = 1800кг/м³.

2. Утеплитель (мин. плита ППЖ-200) t = 200мм, ρ = 200кг/м³.

3. Пароизоляция (Унифлекс) t = 3мм, ρ = 600кг/м³.

4. Ж/б плита перекрытия h=120мм gn=3кПа.

Нагрузка на 1 м2 перекрытия чердака

Таблица 12

Нагрузка	Подсчет	Норматив. нагрузка qn, кПа	Коэф-т надежно-сти γf	Расчетная нагрузка qр, кПа
I. Постоянная (g): 1. Стяжка из цементно-песчаного раствора t = 30 мм, ρ = 1800кг/м³. 2. Утеплитель (мин. плита ППЖ-200) t = 200мм, ρ = 200кг/м³. 3. Пароизоляция (Унифлекс) t = 3мм, ρ = 600кг/м³. 4. Ж/б плита перекрытия gn=3кПа.	18×0,03 2×0,2 6×0,003 –	0,54 0,4 0,018 3	1,3 1,2 1,3 1,1	0,702 0,48 0,023 3,3
Итого постоянная:		gn=3,958		g=4,505
II. Временная (v): 1. Нагрузка на перекрытие	по п.4 табл.3 [23]	0,7 (чердак)	1,3	0,91
Итого временная:		vn=0,7		v=0,91
Полная нагрузка:	qn=4,658		q=5,415

Конструкция пола 2-5 этажей:

1 . Линолеум на теплоизолирующей подоснове

t = 3,6мм, ρ = 1800кг/м³.

2. Мастика клеящая t = 2мм, ρ = 1000кг/м³.

3. Гипсоцементнобетонная плита

t = 60мм, ρ = 1100кг/м³.

4. Звукоизоляционная прокладка

t = 25мм, ρ = 50кг/м³.

5. Ж/б плита перекрытия h=120мм

gn=3кПа.
