2. Выбор схемы ру 6 кВ

Для РУ 6 кВ принимается схема № 6-2 «Одна одиночная, секционированная выключа­телем система шин». На секционном выключателе предусматривается устройство АВР.

РУ 6 кВ выполняется с использованием ячеек КРУ с выключателями на выкатных те­лежках, что позволяет отказаться от разъединителей. Их функции выполняют втычные контак­ты выкатной тележки ячейки КРУ. Применение ячеек КРУ позволяет увеличить надежность схемы, улучшить условия эксплуатации, снизить затраты при строительстве РУ.

На каждую секцию подключается одинаковое количество кабельных линий и один ввод от трансформатора. В нормальном режиме включены выключатели всех присоединений, секционный выключатель отключен и оборудован схемой автоматического включения резерва АВР. Схема обеспечивает достаточно надежное питание потребителей I и II категорий только при наличии резервирования.

При КЗ на секции отключается вводной выключатель и секция обесточивается на все время ремонтных работ. Короткое замыкание на линии отключается одним выключателем, но если происходит отказ в отключении выключателя, то КЗ переходит с линии на секцию, кото­рая также обесточивается на все время, необходимое для вывода в ремонт линии и не отклю­чившегося выключателя. В таких случаях для потребителей I и II категорий должно быть предусмотрено резервное питание с шин другой ПС. Схема, наглядна, проста и удобна в об­служивании, сравнительно экономична.

3. Выбор схемы питания собственных нужд

Согласно разделу 5 [5] для ДЭС с генераторным напряжением 0,4 кВ, питание элект­роприемников собственных нужд должно осуществляться путем отпайки с выводов генерато­ра, то есть от шин генераторного напряжения. Это сеть с глухозаземленной нейтралью, в кото­рой значение токов короткого замыкания может быть значительным и превышающим электро­динамическую и термическую стойкость коммутационных аппаратов. В таком случае выпол­няется установка токоограничивающих реакторов 0,4 кВ.

Каждая система шин СН в нашем случае выполняется секционированной. Таким обра­зом, каждая секция будет иметь резервное питание (от соседней секции или от постороннего источника).

3. РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

   1. Расчет токов к.з. в сетях выше 1 кВ

Для выбора и проверки электрооборудования и токоведущих частей, а также для расчета уставок устройств релейной защиты выполняется расчет токов КЗ в проектируемой схеме эле­ктроснабжения по рекомендациям [7], [8], [9].

Схема должна рассматриваться в наиболее утяжеленном режиме по величине токов ко­роткого замыкания. В этой связи, рассматривается режим, при котором включены секционные выключатели 35 кВ и 6 кВ, работают одновременно все 3 дизель-генератора. В таком режиме, электроснабжение между РУ 35 кВ и РУ 6 кВ осуществляется через один ввод исходя из логи­ки работы автоматического устройства АВР 6 кВ.

Расчет токов короткого замыкания выполняется для точек:

1. Система шин 35 кВ;

2. Система шин 6 кВ;

3. Выводы генератора 0,4 кВ.

Для расчета токов КЗ сети выше 1 кВ используется метод относительных единиц. За­даются базисные величины мощности и напряжения: Sa = 100 МВ-А, и_ср.б п = 37 кВ.

Уср.б I = 6,3 кВ.

Б азисный ток в сети 35 кВ

(19)

Базисный ток в сети 6 кВ

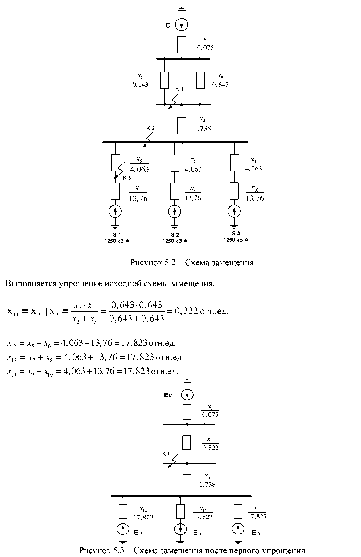

Определим сопротивления элементов схемы замещения в относительных единицах. Ин­дуктивное сопротивление системы:

( 20)

где S_K3 - мощность короткого замыкания энергосистемы, МВ- А.

За отсутствием исходных данных об S_K3, зададимся ориентировочным значением тока коротко­го замыкания на шинах 35 кВ энергосистемы. Принимается IK = 20 кА.

Д ля трансформатора ТМН-2500 с и_{ном В}н = 35 кВ и полным диапазоном регулирования AUp_nH = ± 10 % значения напряжений крайних ответвлений регулируемой обмотки составят:

(21)

Тогда, максимальное значение мощности короткого замыкания составит

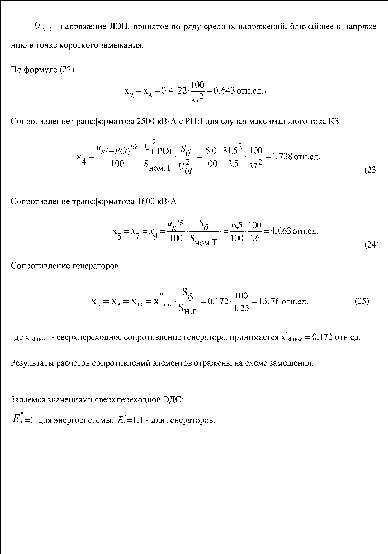

Сопротивление линий электропередачи (ЛЭП) 220 кВ:

где t - длина ЛЭП,

х_уд - удельное сопротивление ЛЭП, принимается среднее значение 0,4 Ом/км.

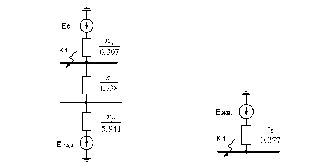

Эквивалентная ЭДС в точке к.з. К 1

Периодическая составляющая тока к.з. в начальный момент возникновения к.з. в точке К1:

Ударный ток короткого замыкания рассчитывается по формуле:

где Т_а - постоянная времени затухания апериодического тока, определяется из табли­цы 3-8 [8], принимается Т_а = 0,02.

т - время соответствующее началу расхождения контактов выключателя.

где 1:_р._з. - время срабатывания релейной защиты, с; tc.o™. - собственное время отключения выключателя, с.

Для источника конечной мощности

г де к определяется по графику, рисунок 3.27 [2], при т = 0,05 с, по кривой соответст­

вующеи найденному отношению

Результаты расчетов токов к.з. в в точках К 1 и К2 сведены в таблице 5.1.

Таблица 5.1 - Расчет токов короткого замыкания в сети 35 кВ и 6 кВ.

Точка замыкания	Точка к.з.
	К 1	К 2
1. Среднее базисное напряжение, кВ.	37	6,3
2. Базисный ток, кА.	1,561	9,166
3. Результирующее сопротивление в точке к.з., отн.ед.	0,377	2,135
4. Ударный коэффициент ку	1,608	1,369
5. Трехфазный ток КЗ !(3)п о , кА	4,18	4,29 + 3-0,51 = 5,82
6. Ударный ток КЗ ф, кА	9,5	11,27
7. Апериодическая составляющая тока к.з., кА	0,5	0,1
8. Периодическая составляющая тока к.з., кА	4,18	0,23
