Схемотехника_1 / ргр / Методичка_РГР_ПАЭ

51

Амплитудные значения гармонических составляющих рассчитываются по формулам

Коэффициент гармоник выходного каскада рассчитывается по формуле

При использовании обратной связи коэффициент гармоник определяется по формуле

52

K N П К - коэффициент усиления по напряжению

каскадов предварительного усиления (одного или трех). для трансформаторного каскада:

K 2 - коэффициент усиления по напряжению выходного каскада;

K1 KU ФИ К K N П К ,

где KU ФИ К - коэффициент усиления по напря-

жению фазоинверсного каскада;

K N П К - коэффициент усиления по напря-

жению каскадов предварительного усиления. Задаемся K гОС исходя из ограничений K гОС 0, 5% .

Определяем количество промежуточных каскадов исходя из ограничения 1. Для рассчитанных промежуточных каска-

напряжению всего усилителя.

производим расчет сопротивления обратной связи ROC .

55

9 Расчет элементов связи

Целью данного расчета является определение величин разделительных и блокировочных конденсаторов. Наличие реактивных элементов приводит к завалу АЧХ в области низких частот и, соответственно, к возникновению сдвига фаз между входным и выходным сигналом. В то же время, согласно заданию на проект, величина фазового сдвига не должна превышать

н . Обеспечить это требование можно правильно распределив допустимые значения фазовых сдвигов, а именно

выхк 0.3 н - для выходного каскада;

пк (0.2 0.5) н - для предоконечного каскада;

вхк н выхк пк - для входного каскада; где н - заданное допустимое значение фазового сдвига на

весь усилитель.

Допустимый фазовый сдвиг i , вносимый одним реактивным элементом в любом каскаде определяется соотношением

i к

N

где N - число реактивных элементов в каскаде;

к - допустимый фазовый сдвиг в данном каскаде.

С учетом выбранного распределения фазового сдвига емкости разделительных конденсаторов рассчитывают по формуле

56

Rвых - выходное сопротивление предыдущего каскада; Rвх - входное сопротивление каскада (либо нагрузки); fн - нижняя граничная частота заданного диапазона.

Величина блокировочного конденсатора в цепи эмиттера транзистора рассчитывается по формуле

Допустимое рабочее напряжение на конденсаторах выбирают из условия

Uс доп (1.1 1.2)Ек

где Ек - напряжение питания каскада.

Полученное значение Uс доп округляется в сторону большого стандартного значения для типовых напряжений.

57

Приложение А

Варианты заданий на курсовую работу.

58

Продолжение приложения А

Rн – сопротивление нагрузки;

Uн – номинальное выходное напряжение;

Rг – внутреннее сопротивление источника сигнала; Ес – величина ЭДС источника сигнала;

fн-fв – диапазон усиливаемых частот; φн – допустимый фазовый сдвиг;

tв – диапазон рабочих температур.

60

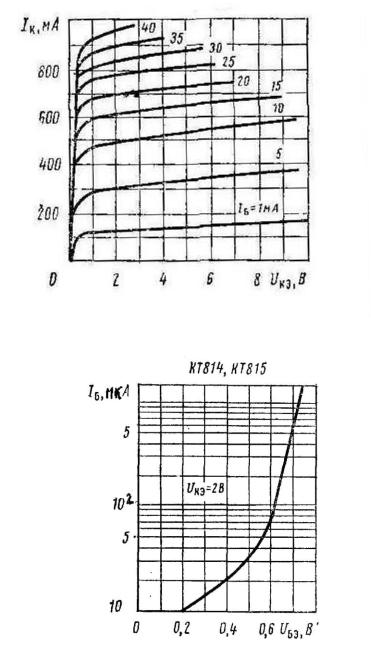

Выходная характеристика КТ 815 (А-Г)

Входная характеристика КТ 815 (А-Г)
