43 Автоматические системы управления и регулирования тп.
Автоматические системы управления и регулировки подразделяются на системы с жесткой связью, программного и оптимального управления. Основной задачей систем с жесткой связью является стабилизация параметров ТП на установленном уровне с помощью микроконтроллера по эталонным значениям, которые вводятся по нескольким каналам и поддерживают режимы технологических операций или выходные параметры изделия в заданных пределах. Недостатками системы являются ограничение выходных функций для числа технологических параметров и операций, а также невысокая гибкость
АВТОМАТИЧЕСКИЕ СИСТЕМЫ ЛОГИКО-ПРОГРАММНОГО УПРАВЛЕНИЯ
Логико- программное управление осуществляется с помощью систем задания программ (СЗП) и позволяет изменять параметры технологических операций в соответствии с изменяющимися условиями производства. Для организации такой системы требуется микроЭВМ или промышленный компьютер
А
ВТОМАТИЧЕСКИЕ

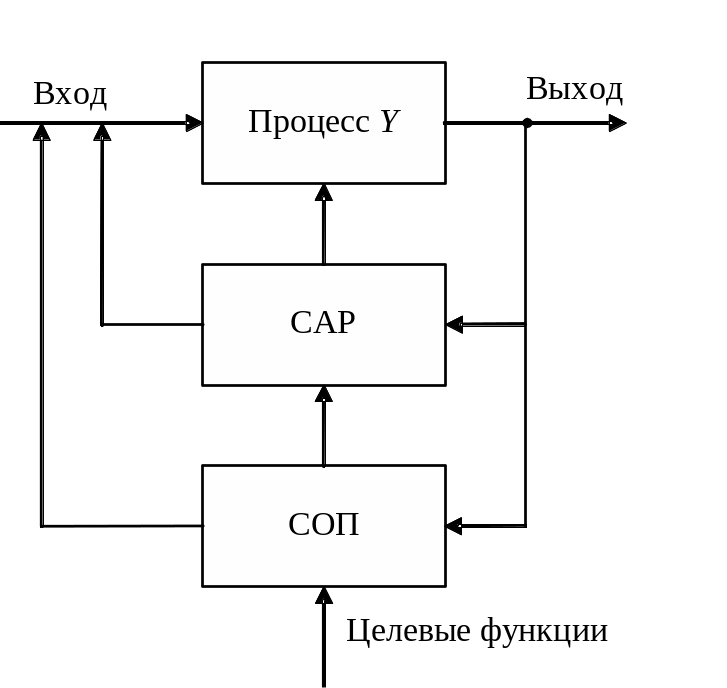

СИСТЕМЫ ОПТИМАЛЬНОГО УПРАВЛЕНИЯ
Системы оптимального управления позволяют обеспечивать наилучшие режимы выполнения операций для заданного качества изделия, что достигается за счет математического описания процесса и оптимизации его по одной или нескольким целевым функциям в системе оптимизации программы (СОП).Реализация системы на базе персонального компьютера с большим объемом памяти
44 Микропроцессорные асу тп, схемы построения и основные характеристики.
Микропроцессор — программно-управляемое устройство, осуществляющее прием, обработку и выдачу цифровой информации. В состав МПК входят: базовый процессор, БИС памяти (ПЗУ), БИС устройства ввода-вывода, системный контроллер, генератор тактов.
Минимальное количество МПК образует простейший модуль — микроконтроллер, состоящий из дешифратора состояний (ДшС), формирователя команд сигналов (ФКС), устройства управления (УУ), формирователя управляемых сигналов (ФУС).
Благодаря высокой автономности, малым габаритам и небольшой потребляемой мощности микроконтроллеры встраиваются прямо в технологическое оборудование. МПК классифицируют:
· по числу БИС — на однокристальные, многокристальные, секционные;
· по назначению — на специализированные (один тип оборудования) и универсальные (в виде отдельного блока);
· по разрядности формата чисел на 2, 4, 8, 12, 16, 32 и 64-разрядные;
· по набору команд: 50—120;
· по времени цикла выполнения команды — 2—10 мс (МОП-технология) и 50—200 нс (биполярная технология).

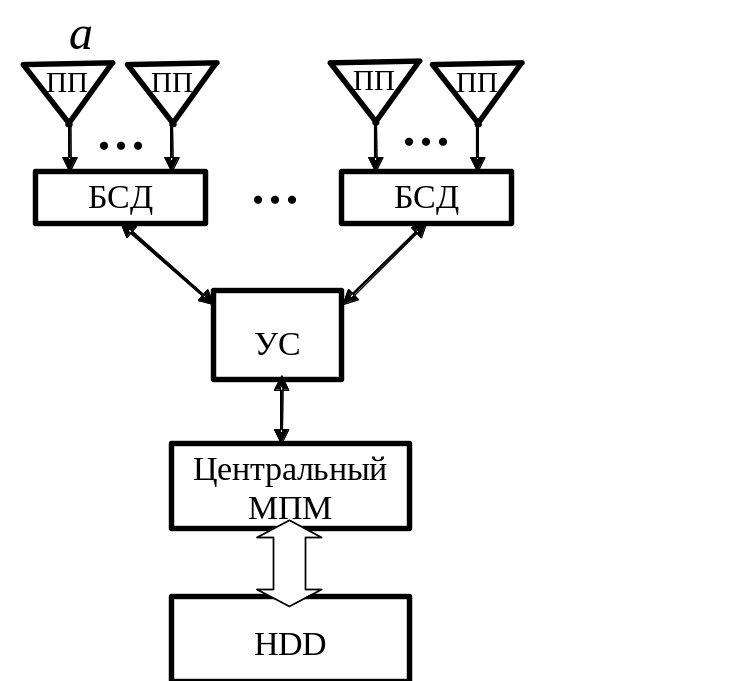

Кольцевая схема построения микропроцессорных АСУ
Кольцевая схема использует устройство связи, которое управляет работой отдельных блоков сбора данных и формирует информацию для центрального микропроцессорного модуля. Ее достоинства — минимальная длина связи между БСД и центральным МПМ, а недостатки — малое быстродействие, сложность обмена информацией между отдельным блоком сбора данных и центральным МПМ.

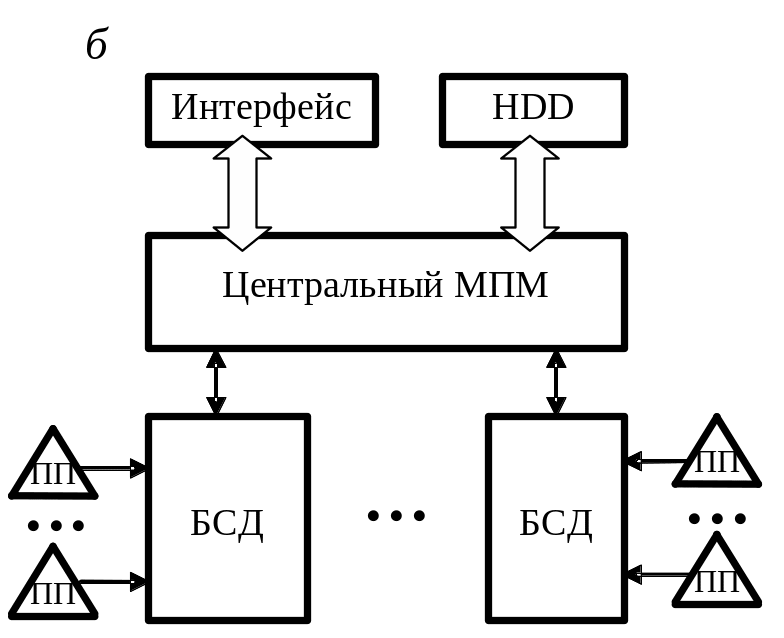

Звездная схема построения микропроцессорных АСУТП
Звездная" схема устраняет недостатки кольцевой схемы, при этом каждый БСД замыкается непосредственно на центральный МПМ. На практике часто используют комбинированные схемы, когда для оборудования, требующего быстрой реакции, используют "звездную" схему, а для медленно работающего оборудования — кольцевую.
