2.11. Разработка мероприятий па технике безопасности.

Мероприятия по технике безопасности - это конкретные инженерные решения, направленные на предотвращение производственного травматизма и сохранения здоровья рабочих.

В технологической карте на монтаж вентиляционной системы необходимо решить вопросы техники безопасности при выполнении монтажных процессов к ним относятся:

- обеспечение рабочих санитарно-бытовыми помещениями;

- установление и ограждение опасных зон;

- безопасное и устойчивое расположение машин и механизмов;

- надежное закрепление грузовых блоков;

- выбор надежных и удобных подмостей, захватных приспособлений и т.д..

Такелажные работы, связанные с монтажом воздухавадов и вентоборудования, являются весьма опасными, особенна при работе на высоте. Поэтому для их выполнения необходимы четкие и конкретные условия безопасного производства работ.

2.12. Технико-экономические показатели.

Технико-экономические показатели технологической карты характеризуют эффективность принятых методов производства работ.

Производим расчёт следующих показателей:

1. Общая поверхность воздуховодов F, м^? (из табл.1)

F = 59,48 м²

2. Общая трудоемкость всего комплекса монтажных работ Т, чел -час (из таб. 4)

Т = 147,48

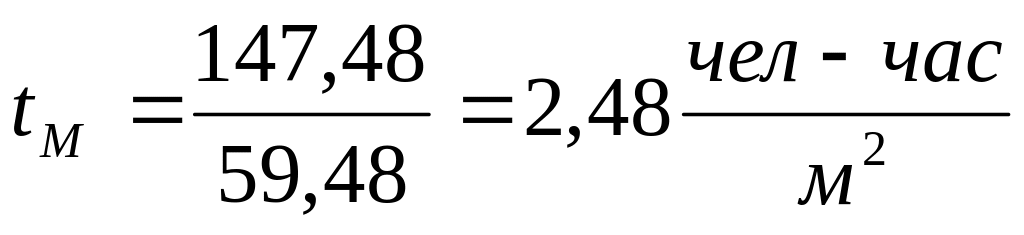

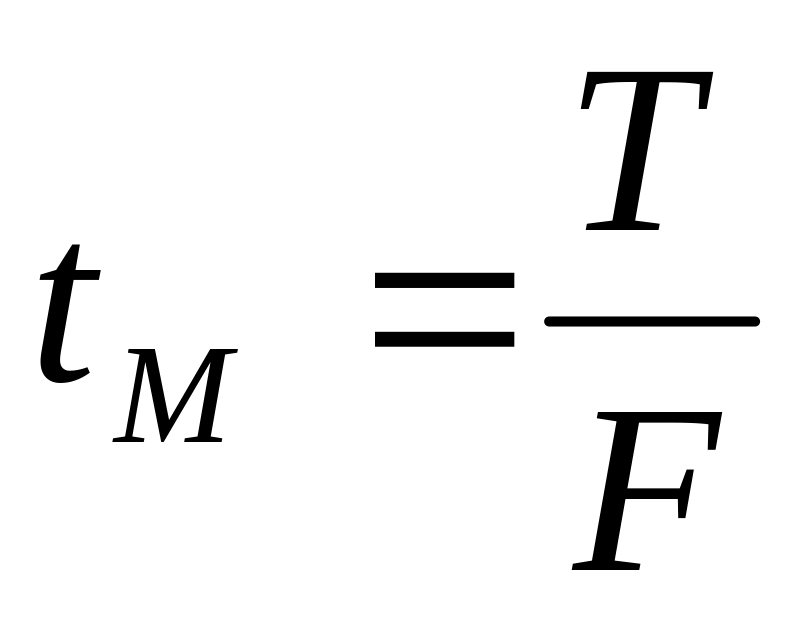

3. Трудоемкость монтажа 1 м² воздуховодов, чел-час.

4. Выработка на одного рабочего в смену на монтажных работах

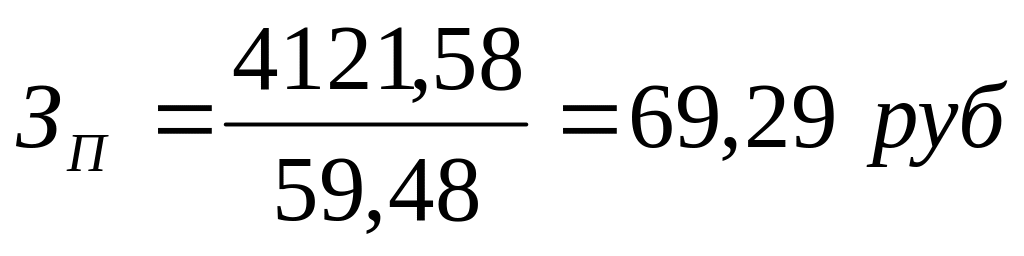

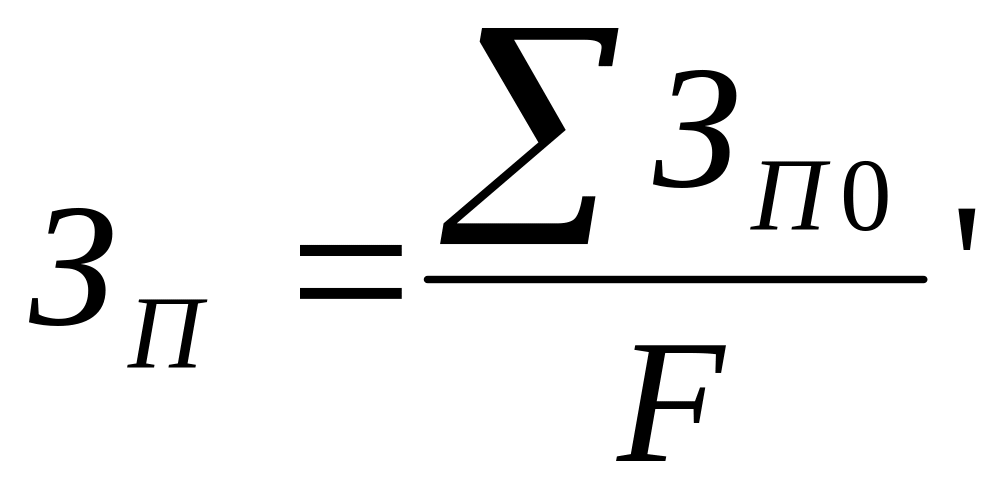

5. Средняя зарплата за 1 м^? воздуховодов, руб;

где Зп₀ - суммарная зарплата;

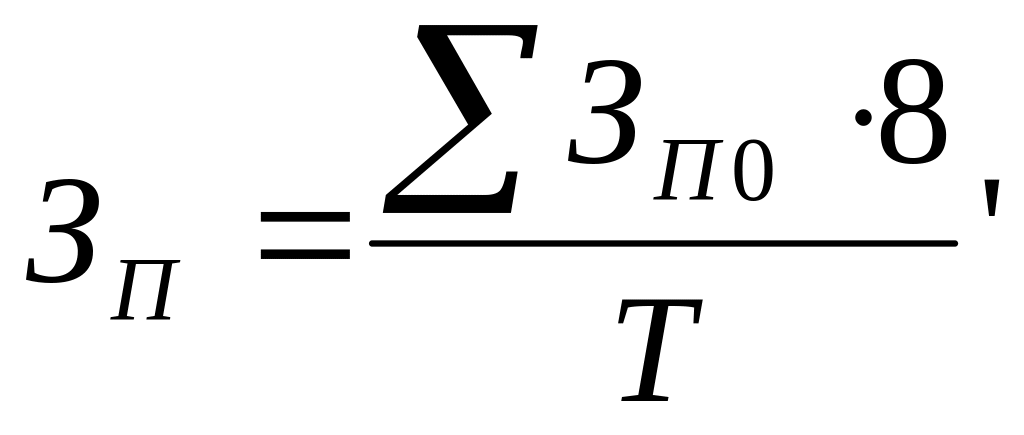

5. Зарплата на чел.-день, руб;

^,

3. Разработка замерно-заготовительной карты

В настоящее время монтаж санитарно-технических систем производится поточ­но-индустриальным методом.

Индустриальный метод монтажа предпалагает отделение заготовительных работ от монтажных, т.е. монтаж системы производится из полностью готовых деталей максимально укрупненными блоками, а также использование машин и механизмов максимально исключающие ручной труд

В аснове индустриального метода монтажа лежат замерно-заготовительные карты (ЗЗК). ЗЗК - это технический документ, позволяющий организовать изготовление деталей системы в условиях Высокомеханизированного производства в центральных заводских мастерских (ЦЗМ), участковых заводских мастерских или заводах сантехзаготовок.

ЗЗК включает эскиз (замерный бланк), спецификацию деталей, монтажных узлов и т.д..

В данном курсовом проекте ЗЗК разрабатывается на один монтажный блок. Воздуховоды изготавливаются из тонколистовой стали. В качестве уплотнителя используется профилированная резина толщиной 4мм..

Основная цель ЗЗК - скомпоновать системы так, чтобы отходы листовой стали были минимальными. Это достигается соответствующим расположением листов в картины.

Компановка картины производится таким образом, чтобы количество резаных листов было минимально, а оставшиеся отрезки использовались в других картинах.

Лист 600x1200 мм.
