Структура та характеристики зондувального сигналу рлс 19ж6 в різних режимах огляду.
РЛС обзор пространства в угломестной плоскости осуществляется с помощью специальной антенны, обладающей углочастотной чувствительностью При изменении частоты зондирующего сигнала автоматически изменяется положение луча в пространстве. В РЛС имеются четыре режима обзора пространства в угломестной плоскости В режиме 1 обзор пространства осуществляется четырьмя лучами соответственно на частотах f n1; f n3; f n5; f n7; (рис. 1 3) Режим выполняется на каждом обороте антенны Нижняя граница зоны обнаружения по углу места — минус 20', верхняя граница — 60 Режим 1 является дежурным режимом и применяется для выполнения боевой задачи по обнаружению и сопровождению маловысотных целей
Рис.1.3 Режим 1 обзора пространства
В режиме 2 обзор пространства осуществляется на первом обороте антенны первым и вторым лучами соответственно на частотах f n1; f n3. Нижняя граница зоны обнаружения — минус 20', а верхняя — 3°. На втором обороте антенны обзор пространства производится третьим и четвертым лучами соответственно на частотах f n5; f n7; Нижняя граница зоны обнаружения — 3°, а верхняя — 6° (рис. 1.4). Режим 2 применяется для выполнения боевой задачи по обнаружению и сопровождению маловысотных целей в условиях активных помех, а также для защиты от противорадиолокационных ракет (прлр)
В
режиме 3 обзор пространства осуществляется
за первый оборот антенны четырьмя лучами
соответственно на частотах f n1; f n3; f n5;
f n7; (нижняя зона). Нижняя граница зоны
обнаружения — минус 20', а верхняя — 6°
На втором обороте антенны включается
облучатель верхней зоны и обзор
пространства производится четырьмя
лучами соответственно на частотах f n1;
f n3; f n5; f n7 (верхняя зона). Нижняя граница
зоны обнаружения — 60 , а верхняя —30°
(рис. 1.5). Режим 3 применяется для выполнения
боевой задачи по целям на малых и средних
высотах, а также для уменьшения радиуса
мертвой воронки (Rмв) при сопровождении
целей. Рис.1.5. Режим 3 обзора пространства
В режиме 4 обзор пространства осуществляется
двумя лучами за каждый оборот антенны
соответственно на частотах f n1; f n3. Нижняя
граница зоны обнаружения — минус 20', а
верхняя — 30 (рис. 1.6). Режим 4 применяется
для выполнения боевой задачи по
маловысотным целям в условиях интенсивных
активных помех. Обзор пространства по
азимуту производится путем кругового
вращения антенны со скоростями 6 или 12
об/мин. Необходимая скорость вращения
выбирается оператором, исходя из
воздушной обстановки.
Робота пристрою формування сигналів передавача рлс 19ж6 (ш.195гг04) за структурною схемою.

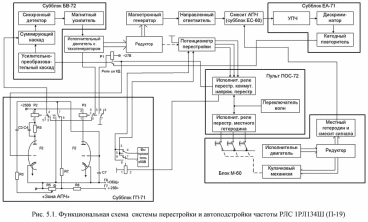

Система перестройки и автоподстройки частоты предназначена для полуавтоматической перестройки рабочей частоты РЛС на любую из трех фиксированных частот одной из трех программ и для автоматической подстройки частоты магнетронного генератора во время работы РЛС. В состав системы перестройки и АПЧ входят: субблок перестройки ГП-71 (конструктивно входит в блок Г-71); блок магнетронного генератора Г-71 (конструктивно входит в шкаф ГД); пульт оперативный станции ПОС-73; реле Р1 шкафа КД1 (размещено на верхней крышке шкафа КД1); блок питания приемного устройства ВП-71 (конструктивно входит в шкаф КД1); усилитель следящей системы — субблок БВ-72 (конструктивно входит в блок ВП-71); блок гетеродина и сигнала М-60 (конструктивно входит в шкаф КД1); блок УПЧ и детекторов Е-71 (конструктивно входит в шкаф КД1); смеситель АПЧ и фазирующего импульса — субблок ЕС-60 (конструктивно входит в блок Е-71); усилитель-дискриминатор — субблок ЕА-71 (конструктивно входит в блок Е-71); пульт дистанционный ПД-73 (конструктивно входит в шкаф ВИКО). Система имеет следующие технические параметры: время перестройки с одной частоты на другую в пределах одной программы не болем 4 с; точность установки частоты в режиме перестройки ± 1 МГц; зона захвата АПЧ ±5 МГц; динамическая ошибка АПЧ не превышает 100 кГц.
В режиме перестройки, при установке нужной волны переключателем волн включаются исполнительные реле в пульте ПОС-72 и начинается одновременная перестройка местного гетеродина, смесителя сигнала и магнетронного генератора.
В режиме AПЧ система работает следующим образом. Колебания СВЧ, генерируемые магнетронным генератором, через направленный ответвитель подаются на смеситель AПЧ. На второй вход смесителя подается напряжение с кварцевого гетеродина. Выделенное смесителем напряжение разностной частоты усиливается усилителем промежуточной частоты и поступает на дискриминатор. Дискриминатор вырабатывает постоянное напряжение, величина которого зависит от величины отклонения промежуточной частоты от 30 МГц, а полярность определяется знаком отклонения.
Робота вихідного підсилювача РЛС 19Ж6 (ш.195ГГ01) за структурною схемою.
Робота модулятора РЛС 19Ж6 (ш.195ГМ01) за структурною схемою.
Призначення, склад, основні технічні характеристики антенно-хвилевідної системи РЛС 19Ж6.
Побудова чотириканального опромінювана (бл. 354АА03) антенної системи РЛС 19Ж6.
Огляд простору по азимуту здійснюється механічним обертанням антенної системи. Огляд простору по куту місця здійснюється формуванням чотирьох парціальних променів у вертикальній площині. Формування чотирьох променів здійснюється методом частотного сканування. для цього формувач зондуючих імпульсів формує зондуючий імпульс, що складається з чотирьох імпульсів на чотирьох різних частотах. Залежно від частоти в антенній системі формується один з чотирьох фіксованих променів. Конструкція антенної системи дозволяє формувати чотири промені в зоні кутів 0 ° - 6 ° протягом одного обороту антени і чотири промені в зоні кутів 6 ° - 30 ° впродовж іншого повороту антени. Таким чином, огляд 30 ° зони по куту місця виконується протягом двох обертів антени по азимуту. Відбиті сигнали, прийняті антеною системою за допомогою частотних фільтрів, розподіляються між каналами приймальної системи.
Призначення та робота елементів фідерного тракту РЛС 19Ж6.
