Тема 6 . Розрахунок робочих режимів електричних мереж

1. Розрахунок робочих режимів розімкнутих мереж [1, с.192-213].

2. Розрахунок робочих режимів замкнутих мереж [1, с.213-241; 2, с.78-89].

3. Оптимізація робочих режимів електричних мереж [1, с.241-255].

4. Зниження втрат потужності й енергії в електричних мережах [1, с.255-260].

Роздів 6.3. проробляється при виконанні лабораторних робіт. Варто приділити увагу методам розрахунку робочих режимів при різних засобах завдання навантажень і рівнів напруги. Закріплення цього матеріалу здійснюється при виконанні курсового проекту.

Тема 7 . Елементи проектування електричних мереж

1. Основи техніко-економічних розрахунків електричних мереж [1, с.261-266; 2, с.101-106].

2. Вибір номінальної напруги мережі [1, с.273-275; 2, с.106-108].

3. Вибір перерізу проводів і кабелів [1, с.275-293; 2, с.93-99,108-120].

4. Вибір перерізу проводів і кабелів за умовами нагрівання і перевірка їх по інших технічних умовах [1, с.293-296].

5. Вибір переріза проводів і кабелів напругою до 1000 В при наявності захисних апаратів [1, с.296-301, 2, с.120-125].

6. Вибір устроїв, що регулюють напругу [1, с.301-314].

При вивченні цієї теми проробка теоретичного матеріалу повинна супроводжуватися одержанням нових навичок розрахунку, що можуть з'явитися в результаті аналізу вирішених задач, приведених у результаті в [2]. Після проробки теми 7 виконується контрольна робота.

Тема 8 . Механічна частина повітряних ліній

1. Механічні навантаження проводів і тросів [3, с.324-327].

2. Напруги в проводі при різноманітних атмосферних умовах (рівняння стана проводу) [3, с.327-332].

3. Умови максимальної напруги в проводі і максимальній стрілі провісу (критичний проліт і критична температура) [3, с.332-334].

4. Умови максимальної напруги в сталевоалюмінієвому проводі. Розрахунок проводів [3, с.346-352].

2. Контрольні роботи

Відповідно до навчального плану студент повинний виконати 2 контрольні роботи. Вихідні дані до контрольних робіт даються в 25 варіантах. Номер варіанта вибирається відповідно до номера прізвища в списку групи.

2.1. Правила оформлення контрольних робіт

Кожна контрольна робота виконується у виді окремої брошури.

На титульному листі вказуються необхідні зведення в наступному порядку:

• номер контрольної роботи і номер варіанта;

• назва дисципліни;

• номер групи;

• прізвище й ініціали студента;

• шифр;

• дата відправлення;

• домашня адреса.

Схеми повинні бути виконані олівцем відповідно до Єдиної системи конструкторської документації (ЄСКД).

Повинні застосовуватися одиниці виміру міжнародної системи СІ. Всі літерні позначення розмірів повинні бути розшифровані (пояснені) у тексті або зведених таблицях.

При використанні формул, графіків і інших матеріалів, узятих із літературних джерел, необхідно робити посилання на ці джерела.

Список літератури повинний бути складеним по установленій формі та поміщеним наприкінці контрольної роботи.

Якщо відповідно до зауважень рецензента необхідно переробити контрольну роботу й оформити її наново, до нового варіанта в обов'язковому порядку додається старий варіант роботи і рецензія з зауваженнями.

2.2. Методичні вказівки до контрольних робіт

У першу роботу входять чотири задачі, у другу - шість. Задачі складені таким чином, що результати рішення попередніх задач використовуються в умовах наступних задач. Тому задачі необхідно вирішувати в порядку, зазначеному в завданні. Перед рішенням задач необхідно проробити відповідний поділ курсу. При підстановці у формулу даних необхідно записувати формулу в загальному виді, а потім підставляти цифри і давати розшифровування всіх розмірів, що входять у формулу. Дані повинні даватися з посиланням на джерело (зазначити номер таблиці і літератури).

Контрольна робота №1

Задача 1.1. За даними табл. 2.2 розрахувати погонні опори і провідності (порівняти з табличними значеннями), опори і провідності ЛЕП і скласти схему заміщення ЛЕП. Розрахувати реактивну потужність, що генерується лінією, втрати активної потужності на корону і провідності лінії. У залежності від розміру втрат активної потужності в провідностях ЛЕП зробити висновок про необхідність урахування активної провідності в схемі заміщення.

Проводи ЛЕП розташовані горизонтально. Усереднені відстані між проводами фаз зазначені в табл. 2.1.

Таблиця 2.1 - Усереднені відстані між проводами фаз

Клас напруг, кВ	35	110	150	220	330	500
Відстані, м	3	5	6	8	11	14

Задача 1.2. Для трансформатора, тип якого указаний у табл. 2.2, розрахувати параметри схеми заміщення для обох номінальних напруг, скласти схему заміщення. Розрахувати реактивну потужність намагнічування і порівняти її з каталожним значенням, порівняти також із каталожним значенням опору трансформатора.

Задача 1.3. Скласти схему заміщення лінії 10 кВ, поданої на рис. 2.1, і по погонних опорах відповідно до табл. 2.3 розрахувати параметри схеми заміщення. Середньогеометрічну відстань між проводами прийняти рівною 1 м.

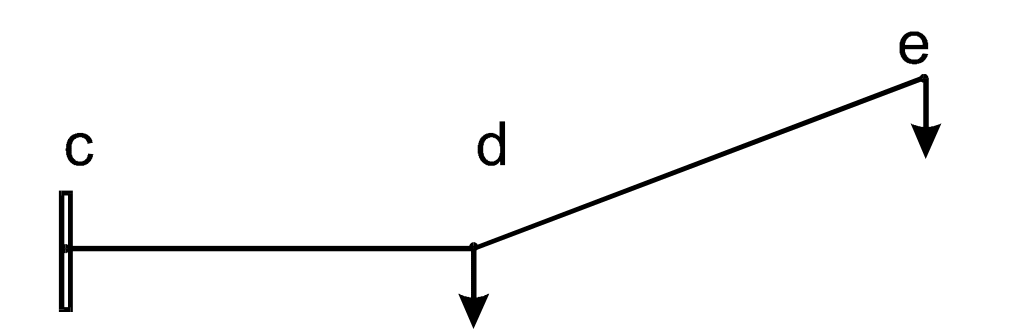

Рисунок 2.1 - Схема мережі напругою 10 кВ

Задача 1.4. Скласти схему заміщення мережі, поданої на рис. 2.2 і зазначити параметри схем заміщення, розраховані в попередніх задачах. Також призвести розрахункову схему мережі, тобто місце провідностей, зазначити втрати потужності в них.

Таблиця 2.2 - Вихідні дані до розрахунку районної мережі

№ вар.	Напруга, кВ	Тип проводу	Довжина лінії Ав ,км	Примітка	Тип трансформатора
01	110	АС-120	65		ТРДН-25000/110
02	330	2АС-300	220	а=400 мм	ТРДЦН-125000/330
03	110	АС-95	95		ТДТН-16000/110
04	150	АС-150	80		ТДТН-40000/150
05	220	АС-400	160		ТРДЦН-100000/220
06	330	2АСК-400	300	а=400 мм	ТРДН-32000/330

Продовження табл. 2.2

№ вар.	Напруга, кВ	Тип проводу	Довжина лінії Ав ,км	Примітка	Тип трансформатора
07	220	АС-240	240		ТРДЦН-25000/220
08	35	АС-120	45		ТРДН-63000/35
09	110	АС-185	85		ТРДН-40000/110
10	220	АС-240	135		ТДЦТН-63000/220
11	110	АС-95	65		ТДН-16000/110
12	110	АС-300	70		ТДЦТН-80000/110
13	110	АС-70	75		ТДН-10000/110
14	110	АС-185	85		ТДТН-40000/110
15	110	АС-300	65		ТРДЦН-63000/110
16	150	АС-150	95		ТДТН-40000/150
17	35	АС-50	35		ТРДН-32000/35
18	330	АС-2х240	220	а=500 мм	ТРДН-63000/330
19	110	АС-150	85		ТРДН-32000/110
20	110	АС-300	75		ТДТН-63000/110
21	150	АС-95	110		ТРДН-32000/150
22	150	АС-150	75		ТДТН-16000/150
23	220	АС-120	210		ТДТН-10000/220
24	220	АС-150	180		ТДТН-40000/220
25	110	АС-50	90		ТМН-6300/110
26	150	АС – 150	90		ТДТН – 40000/150
27	35	АС – 50	25		ТРДН – 32000/35

Продовження табл. 2.2

№ вар.	Напруга, кВ	Тип проводу	Довжина лінії Ав ,км	Примітка	Тип трансформатора
28	220	АС – 300	210		ТДЦ – 125000/220
29	330	2АС-240	320	а = 500 мм	ТРДН – 63000/330
30	110	АС – 150	80		ТРДН – 32000/110
31	110	АС – 300	70		ТДТН - 63000/110
32	150	АС – 95	120		ТРДН – 32000/150
33	150	АС - 150	70		ТДТН – 16000/150
34	220	АС - 120	250		ТДТН – 10000/220
35	220	АС-150	220		ТДТН – 40000/220
36	110	АС – 50	60		ТМН – 6300/110
37	110	АС – 95	80		ТМН – 2500/110
38	220	АС – 400	220		ТРДЦ – 200000/220
39	110	АС – 70	50		ТМН – 4000/110
40	220	АС-240	210		ТРДН – 32000/220
41	110	АС – 185	40		ТМТН – 6300/110
42	220	АСК – 240	180		ТРДЦН – 100000/220
43	110	АС – 50	40		ТДТН – 10000/110
44	110	АС – 120	80		ТДТН – 25000/110
45	150	АС – 240	110		ТРДН – 63000/150
46	150	АС - 120	170		ТДН – 16000/150
47	110	АС – 150	50		ТДТН – 40000/110
48	110	АС – 150	240		ТРДЦН – 63000/110
49	150	АС - 95	190		ТМН – 4000/150
50	110	АС – 185	90		ТДЦ – 125000/110

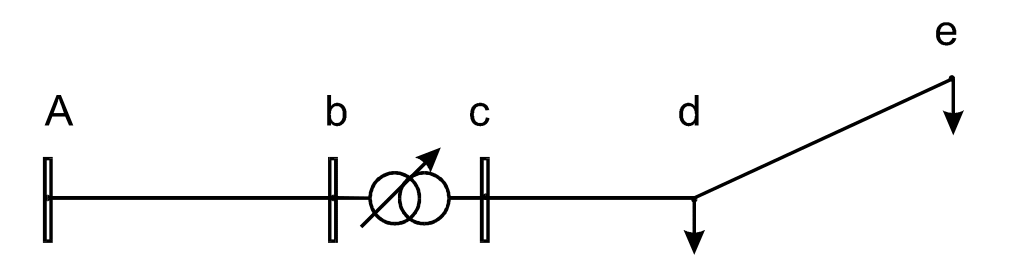

Рисунок 2.2 - Схема мережі
