Участок 2

ПК61+900

ПК 31+000

КМ426+00 (поворот на Мичуринск)

КМ296+00 (поворот на Ряжск)

Участок автомобильной дороги М6 Каспий, обслуживаемый “ООО ДЭРСУ Первомайское” (км296+00 – км 426+00)

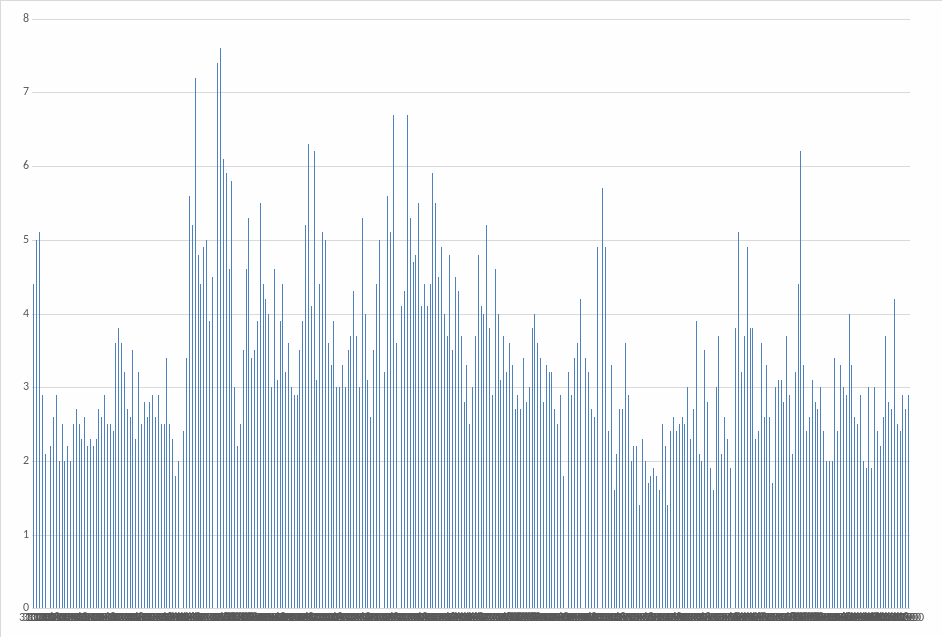

Проведя анализ полученных данных, было выявлено, что 73 значения ровности по IRI больше предельно допустимого значения в 4мм/м. Эти значения составляют 22,8% от всех измерений ровности проведенных на участке км31+000 – км61+900, что больше допустимых 5% превышений.

Данные по ровности на этих участках приведены в следующей таблице.

Адрес	IRI	Адрес	IRI	Адрес	IRI
31000	4,4	41100	4,4	46700	4,8
31100	5	41200	5,1	46800	4,1
31200	5,1	41300	5	47000	5,2
36500	5,6	42300	4,3	47300	4,6
36600	5,2	42600	5,3	50300	4,2
36700	7,2	43100	4,4	50900	4,9
36800	4,8	43200	5	51000	6,2
36900	4,4	43500	5,6	51100	5,7
37000	4,9	43600	5,1	51200	4,9
37100	5	43700	6,7	55900	5,1
37300	4,5	43900	4,7	56200	4,9
37400	5,5	44000	4,1	58000	4,4
37500	7,4	44100	4,3	58100	6,2
37600	7,6	44200	6,7	61400	4,2
37700	6,1	44300	5,3
37800	5,9	44400	4,7
37900	4,6	44500	4,8
38000	5,8	44600	5,5
38500	4,6	44700	4,1
38600	5,3	44800	4,4
39000	5,5	44900	4,1
39100	4,4	45000	4,4
39200	4,2	45100	5,9
39500	4,6	45200	5,5
39800	4,4	45300	4,5
40600	5,2	45400	4,9
40700	6,3	45700	4,8
40800	4,1	45900	4,5
40900	6,2	46000	4,3

Для того, что бы спрогнозировать дальнейшее развитие ухудшения ровности, предположим, что за 5 лет, каждое значение ровности увеличится на 1 мм.

Проведя анализ полученных данных, было выявлено, что 157 значений ровности по IRI больше предельно допустимого значения в 4мм/м. Эти значения составляют 50,60% от всех измерений ровности проведенных на участке км31+000 – км61+900.

Значения, которые меньше предельно допустимого, но превысят его после 5 лет эксплуатации, были вынесены в отдельную таблицу, из которой видно, что они довольно близки к предельно допустимому значению в 4 мм/м.

Адрес	IRI	Адрес	IRI	Адрес	IRI	Адрес	IRI
33900	3,6	42100	3,5	48800	3,6	57900	3,2
34000	3,8	42200	3,7	48900	3,4	58200	3,3
34100	3,6	42400	3,7	49100	3,3	58500	3,1
34200	3,2	42700	4	49200	3,2	59300	3,4
34500	3,5	42800	3,1	49300	3,2	59500	3,3
34700	3,2	43000	3,5	49900	3,2	59800	4
35700	3,4	43300	3,7	50100	3,4	59900	3,3
36400	3,4	43400	3,2	50200	3,6	61100	3,7
37200	3,9	43800	3,6	50400	3,2
38400	3,5	45500	4	50500	3,4
38700	3,4	45600	3,7	50600	3,2
38800	3,5	45800	3,5	51400	3,3
38900	3,9	46100	3,7	51900	3,6
39300	4	46300	3,3	54400	3,9
39600	3,1	46600	3,7	54700	3,5
39700	3,9	46900	4	55200	3,7
39900	3,2	47100	3,8	55800	3,8
40000	3,6	47400	4	56000	3,2
40400	3,5	47500	3,1	56100	3,7
40500	3,9	47600	3,7	56300	3,8
41000	3,1	47700	3,2	56400	3,8
41400	3,6	47800	3,6	56700	3,6
41500	3,3	47900	3,3	56900	3,3
41600	3,9	48300	3,4	57300	3,1
41900	3,3	48600	3,8	57400	3,1
42100	3,5	48700	4	57600	3,7

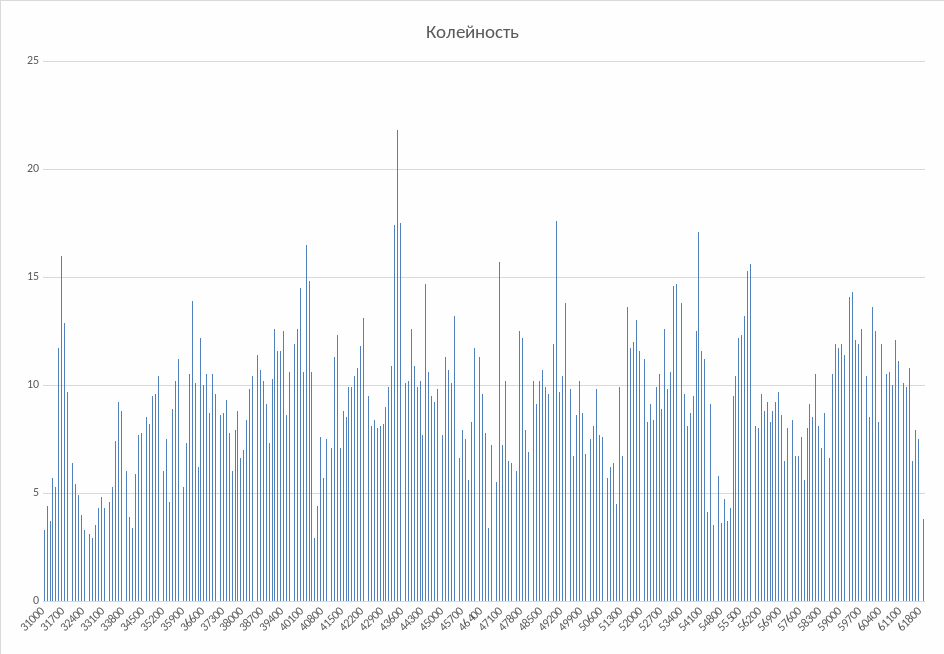

Проведя анализ полученных данных, было выявлено, что 30 значений колейности больше допустимого значения в 12мм. Эти значения составляют 9,6% от всех измерений колейности проведенных на участке км31+000 – км61+900, что больше допустимых 5% превышений.

Данные по колейности на этих участках приведены в следующей таблице.

Адрес	Колейность
31600	15
35800	15,7
36200	12,9
40000	13,5
40200	15,5
40300	13,8
42200	12,1
43300	16,4
43400	20,8
43500	16,5
44400	13,7
45400	12,2
46200	14,9
47000	14,7
49000	16,6
49300	12,8
51400	12,9
51500	12,6
53100	13,6
53200	13,7
53300	12,8
53400	12,8
54000	16,1
55600	12,2
55700	14,3
55800	14,6
59200	12,1
59300	13,1
59400	13,3
60100	12,6

Для того, что бы спрогнозировать дальнейшее развитие ухудшения колейности, предположим, что за 5 лет, каждое значение колейности увеличится на 1 мм.

Проведя анализ полученных данных, было выявлено, что 49 значений ровности по IRI больше предельно допустимого значения в 4мм/м. Эти значения составляют 15,8% от всех измерений ровности проведенных на участке км31+000 – км61+900.

Адрес	Колейность
31700	11,9
36500	11,2
39100	11,6
39400	11,5
39900	11,6
41300	11,3
43900	11,6
47700	11,5
47800	11,2
51800	12
52800	11,6
53900	11,5
55400	11,2
55500	11,3
55900	11,1
59500	11,1
59700	11,6
60200	11,5
60900	11,1

Проверка соответствия данных «iri по 100 м» нормальному закону распределения случайной величины.

1. Число измерений физической величины N=310, Xmax=7,6, Xmin=1,4.

2. Длина интервала Dи по формуле Стерджеса

3. Среднее арифметическое значение для середин интервалов

4. Среднее квадратичное отклонение

5. Множитель

6. Фактическое значение

7. Число степеней свободы

8. Уровень значимости

9. Допустимое значение

Вывод: Гипотеза о соответствии экспериментальных данных выборки А нормальному закону распределения не принимается, так как .

Результаты вычисления критерия Пирсона

№ п/п	Границы интервала		Середина интервала
№ п/п	нижняя	верхняя	Середина интервала
1	1	2	1,5	17	-1,91	62,02	1,61	0,109	28,40	-11,4	4,58
2	2	3	2,5	120	-0,91	99,36	0,76	0,298	77,63	42,37	23,12
3	3	4	3,5	94	0,09	0,75	0,08	0,397	103,42	-9,42	0,858
4	4	5	4,5	45	1,09	53,46	0,92	0,261	67,99	-22,99	7,77
5	5	6	5,5	24	2,09	104,83	1,7676	0,084	21,88	2,12	0,205
6	6	7	6,5	7	3,09	66,84	2,60	0,013	3,39	3,61	3,84
7	7	8	7,5	3	4,09	50,18	3,44	0,001	0,26	2,74	28,87
Сумма				310		437,44					69,24

Дополнительные точки на теоретической кривой


2,22	1	0,242	63,04
3,41	0	0,399	103,94
4,60	1	0,242	63,04

Проверка соответствия данных «Колейность по 100 м» нормальному закону распределения случайной величины.

1. Число измерений физической величины N=310, Xmax=21,7, Xmin=1,1.
