7.1) Рассчитать резонансную частоту f0, характеристическое сопротивление и добротность q последовательного колебательного контура;
=9188.81
Гц. (резонансная частота);
Ом. (характеристическое
сопротивление);
(добротность
колебательного контура);
7.2) Собрать схему согласно рис. 37 (учебного пособия) и с помощью вольтметра получить лачх. Замерить резонансную частоту и определить ширину полосы пропускания.
Поскольку резонансная частота изменилась, изменился и диапазон частот измерений.
Рис. 7.1
№изм. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
F,Гц |
1500 |
3000 |
4500 |
6000 |
7500 |
9000 |
10500 |
12000 |
13500 |
15000 |
16500 |
18000 |
19500 |
21000 |
22500 |
UR,В |
2,442 |
5,240 |
8,880 |
14,05 |
20,84 |
24,99 |
22,29 |
17,84 |
14,44 |
12,05 |
10,35 |
9,083 |
8,105 |
7,328 |
6,692 |
Переводим результаты измерений в децибелы:
Строим график ЛАЧХ:
Рис. 7,2
Полоса
пропускания определяется как 2-1
а ток на частотах 1
и 2
соответствующих полосе пропускания,
уменьшается в
раз, по сравнению с током при резонансе
то:
24.99/=17.671=
(чёрная
линия – полоса пропускания).
Ширина полосы пропускания. – 2-1=12300–6700=5600 Гц.
7.3) Получить ФЧХ, замерить фазовый сдвиг на резонансной частоте и на нижней и верхней границах полосы пропускания.
Рис. 7,3
ФЧХ представлена на рисунке 7,3.
Замеренные значения сдвига фазы имеют следующие значения:
На нижней границе полосы пропускания (6700 Гц):48,05о
На резонансной частоте (9188.81):=0о
На верхней границе полосы пропускания (12300 Гц):–45,7о
7.4) Собрать схему на рис. 38 (учебное пособие) и замерить с помощью вольтметров напряжение на конденсаторе и дросселе при частоте, равной резонансной. При этой частоте определить напряжение на реактивных элементах расчётным путём. Сравнить результаты эксперимента и расчёта.

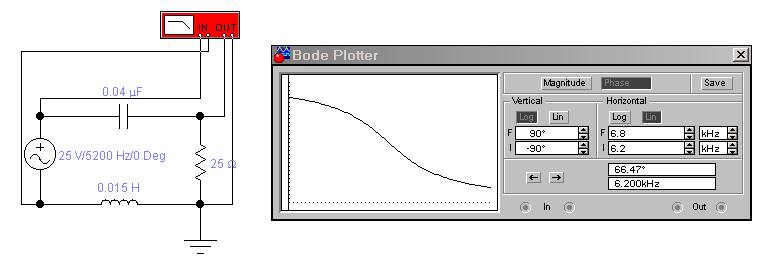

Рис. 7,4
Как видно из схемы на рисунке 7,4, напряжения на конденсаторе и дросселе на резонансной частоте примерно равны, и составляют 43,3 В.
Вычислим напряжение на конденсаторе и дросселе:
(угловая
резонансная частота)
Если считать через добротность Q=1.732 то 25*1.732=43,3 В.
С учётом погрешностей результаты расчётов и эксперимента одинаковы.
-
Оценить зависимость ширины полосы пропускания от добротности, сделать выводы по результатам работы в целом.
Выводы:
-
С увеличением добротности ширина полосы пропускания сужается, с уменьшением же добротности полоса пропускания напротив, расширяется.
-
С увеличением добротности возрастает напряжение на конденсаторе и дросселе на резонансной частоте.
-
Сдвиг фаз на резонансной частоте равен нулю.
Схема снятия ФЧХ представлена на рисунке 8,1.
Рис. 8,1
