27. Шнек-роторлы қар тазалағыштар. Кинематикалық схемасы.
28. Шнек-роторлы қар тазалағыштар. Өнімділігінің есебі.
Жаңа түскен қарды тазалау кезіндегі қар тазалағыштардың техникалық өнімділігі
Пт = 3600( Вп – Впер. )·υм, м2/ч,
мұнда Вп – жол жамылғысын тазарту ені, м;
Впер. – қар тазалағыштың шектес өтпелері жабынының ені, м;
υм – қар тазалағыштың жұмыстық жылдамдығы, м/с;
8. Жатып қалған қарды тазалау кезіндегі қар тазалағыштардың өнімділігі
Пт = 3600( Вп – Впер. )·h·υм, м3/ч,
мұнда Вп – жол жамылғысын тазарту ені, м;
Впер. – қар тазалағыштың шектес өтпелері жабынының ені, м;
h – қар жамылғысының қалыңдығы, м;
υм – қар тазалағыштың жұмыстық жылдамдығы, м/с;
29 Шнек-роторлы қартазалағыштарының жұмыс істеу жолдары
Бұл машиналар қар массивін бұзатын және 3-суретке сәйкес, оларды артынан және бүйірлерінен жабатын қабықтың центріндегі тесікке қарды беретін шнектермен немесе жоңғылармен жабдықталған. Ұсақталған қар массасы тесік арқылы ротордың қалақтарына түседі, ол центрден тепкіш сорғы принципі бойынша әрекет етіп, оны бағыттаушы аппарат арқылы жол жиегіне немесе тасымалдау құралының шанағына лақтырады.
Ротормен лақтырылатын қар массасының қозғалу бағытын беретін қимамен шығысқа қарай азаятын, иілген металл құбыр бағыттаушы аппарат деп аталады. Қарды лақтыру бағыты және алыстығы бүкіл құбырдың және оның шеткі секциясының тік және бойлық осьтерінің жанында реттеледі.
Соқа-щеткалы жабдықсыз суару-жуу машиналарының жұмыстық (тартымдық) және тасымалдық режимдері есептік болып табылады.
30. Фрезерлі – роторлы қар тазалағыштар. Жалпы құрылысы.
Роторлы қар тазалағыштар терең қар кҥртіктерді тазалау ҥшін тағайындалған. Олардың жҧмыс органдары ретінде роторлы қҧрылғылар жҧмыс істейді: олар қарды айналып жатқан ротордың қалақтарымен кеседі де, қармап алып, оны жолдың шетіне қарай лақтырады.
Бірроторлы қартазалағыш
Темір жолдар ҥшін бір-; екі- және ҥшроторлы қар тазалағыштар, сондай-ақ фрезерлі-роторлы қар тазалағыштар әзірленген.
Бір роторлы қар тазалағыштар (251-сурет) машинаның алдыңғы бетінде орнатылған диаметрі ҥлкен айналып тҧратын ротор болып табылады. Ротордың айналу білігі жол білігіне параллель. Ротор жоғарғы бӛлігінде шығарылу терезесімен қаптамамен жабылған. Машинаның ҥдемелі қозғалысы кезінде ротор қарлы массивке енеді де, айналмалы қалақтар қарды кесіп, оны шығару терезесіне қарай береді де, сыртқа тебуші кҥштің әсерінен оны лақтырады, яғни бҧл жҧмыс органында қарды ойып алу, қармап алу және лақтыру бір ротормен ғана орындалады.
Екі роторлы қар тазалауышта (252-сурет) жҧмыс ҥдерісі бӛлінген - бір ротор қарды массивтен бӛліп алып, оны қарды лақтыратын екінші роторға 195
береді. Қуаттаушы ротор кӛлденең орналасқан (оның айналу білігі жол білігіне перпендикуляр) қалақты барабаннан тҧрады. Бҧл ротор айналған кезде қарлы жоңқа астыңғы жақтан кесіле бастап, кесілген қар кӛтеріледі де, лақтырушы роторға (бір роторлы қҧрылымдағыдай) келіп тҥседі. Қар қалақтармен шығарылады. Бҧл машина кең қолданысын тапқан жоқ.
252-сурет. Екіроторлы қартазалағыш
253-сурет. Ҥшроторлы қартазалағыш 196
Үш роторлы қар тазалауыш (253-сурет) бір-бірінің ҥстінде орналасқан бір лақтырушы ротормен және екі қуаттаушы ротормен жабдықталған, бҧл алынатын қар қабатының биіктігін арттыруға мҥмкіндік береді. Қуаттауыштар қар легін лақтырушы роторға қарай бағыттайды.
Бір роторлы қар тазалағыштардың ҥлкен бір кемшілігі бар - елеулі маңдай кедергілер туындайды. Оның себебі қар тазалауыш пен локомотивтің ӛтуі ҥшін тік бҧрышты траншея керек, ал қарды алатын ротордың белсенді ауданы домалақ пішінді. Осылайша, траншеяның бҧрыштарындағы және ротордың (кҥпшек) ортасындағы қар кесілмей, пресстеліп, бағыттаушы жазықтықтардың қысымымен роторға қарай ығыстырылады. Сондықтан белсенді кесу ауданы ӛңделетін траншеяның 66% ғана қҧрайды да (34% – пассивті аудан), бҧнымен маңдай кедергінің артуына себепші болады. Осыған байланысты бір роторлы машиналар шығарылмайды. Бҧл кемшілік екі және ҥш роторлы қҧрылғылары бар машиналарда жойылған. Олардағы қуаттаушы қарды ӛңделетін траншеяның бҥкіл ауданы бойынша кеседі.
Кеспелтек роторлы қар тазалағыштарының екінші кемшілігі - олар қарды бір ротормен кеседі және лақтырады. Алысқа қарай лақтыру ҥшін таңдалған ротордың ҥлкен жылдамдығы қажет, сондықтан кесу де осы жылдамдықта жҥзеге асырылады. Екі және ҥш роторлы қар тазалаушы қҧрылғылары бар машиналар қарды әр тҥрлі роторлармен кеседі және лақтырады; қарды кесетін қуаттаушы роторлар сызықтық айналу жылдамдығы лақтырушы роторлармен салыстырғанда, шамамен 2,5 есе кем; демек, оларда қарды кесу ҥшін қажетті қуаттылық кеспелтек
31. Фрезерлі – роторлы қар тазалағыштар. Кинематикалық схемасы.

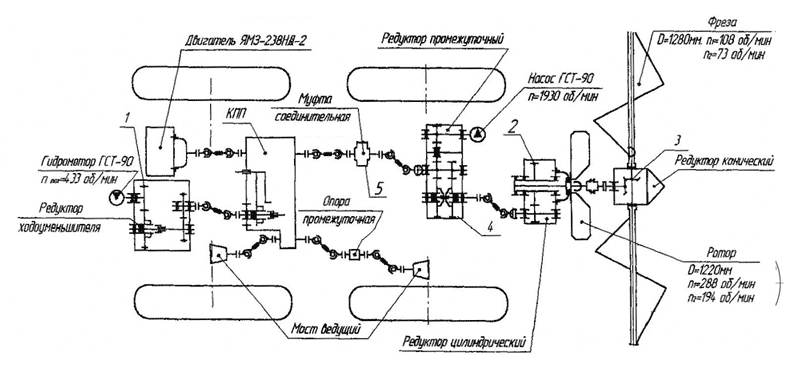

Кинематическая схема снегоочистителя К-703-ОС-Т 1. Ходоуменьшитель ОС-02.01.000 2. Редуктор цилиндрический ОС-03.06.000-1 3. Редуктор конический ОС-03.07.000-1 4. Редуктор промежуточный ОС-05.02.000 5. Муфта МОМ 2256010-42.30.000Т
