Вариант №10

1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).

2 Развязать индуктивные связи в схеме задания 1. Начертить эквивалентную схему.

3 Найти в общем виде комплексную передаточную функцию по напряжению H(jw). Привести качественные графики АЧХ и ФЧХ.

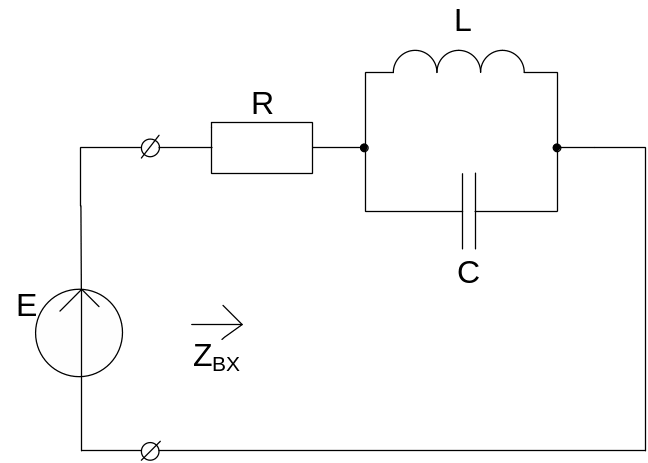

4) Дано: R= 125 Ом,L= 625 мкГн,C= 400 пФ. Найти: резонансную частоту контура , добротность Q, сопротивление контра при резонансе Zрез для:

a) заданных параметров.б) при R= 0.

Привести качественный график сдвига по фазе между входным напряжением и током φ(

5 Записать условие резонанса. Построить векторные диаграммы токов для:

a) = 0

б) > 0

в) < 0

Вариант №11

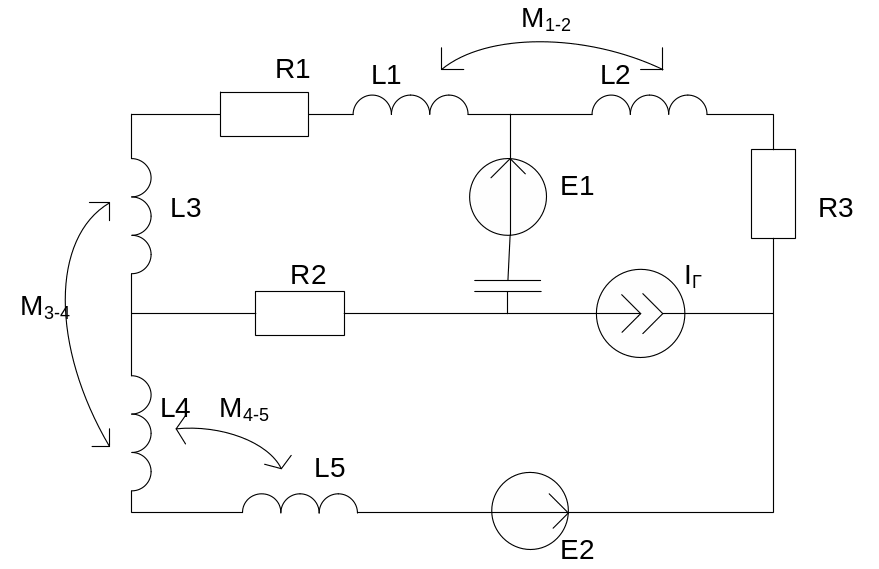

1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).

2 Развязать индуктивные связи в схеме задания 1 и для полученной схемы составить уравнения по методу контурных токов.

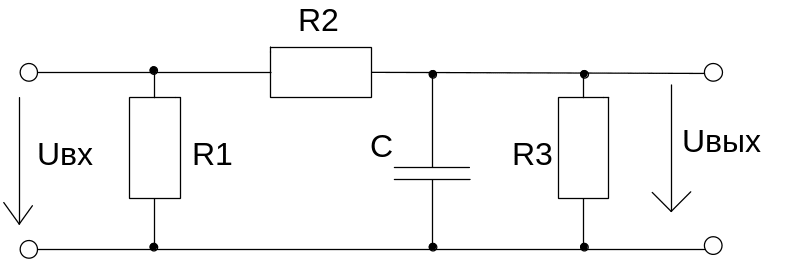

3 Найти выражение комплексной передаточной функции по напряжению. Привести качественные графики АЧХ.

4 Дано: резонансная частота контура = 1 кГц.

Показания приборов при резонансе:

а) амперметр A= 2 A

б) вольтметра V1= 10 B

в) вольтметра V2= 3 B

Найти: а) элементы контура R, L, C б) добротность контура Q в) привести качественные кривые

5 Дано: R= 10 Ом, Iг=100 мА, L=10 мГн, C=10 нФ.

Найти: , Q, при резонансе. Провести качественную кривую и векторную диаграмму токов при резонансе.

Вариант №12

1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).

2 Развязать индуктивные связи в схеме задания 1 и выражение Zвх цепи.

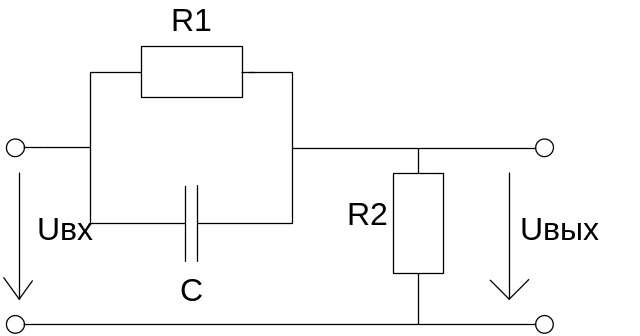

3 Найти в общем виде выражение комплексной передаточной функцию по напряжению H(jw). Привести качественные графики АЧХ.

4 Для последовательного колебательного контура дано: резонансная частота = 5000 рад/c, сопротивление потерь R= 30 Ом, ток при резонансе = 0,1 А, напряжение на конденсаторе Uср= 100 В.

Найти: волновое сопротивление контура ρ, элементы L и C, добротность Q.

5 Дано: L= 0,2 мГн, C= 50 пФ, R1= 1000 Ом, R2= 100 Ом. Найти: резонансную частоту контура , волновое сопротивление ρ, добротность Q, абсолютную полосу пропускания , относительную полосу пропускная . Привести качественные графики Zконт( ) для двух случаев:

а) контур без потерь;

б) при наличии потерь R1 и R2.

Вариант №13

1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).

2 Развязать индуктивные связи в схеме задания 1. Начертить эквивалентную схему.

3 Найти в общем виде комплексную передаточную функцию по напряжению H(jw). Привести качественные графики АЧХ и ФЧХ.

4 Дано: R= 80 Ом; L= 400 мкГн; C= 625 пФ; Rн= 3 кОм. Найти: резонансную частоту контура , добротность Q, абсолютную полосу пропускания при разомкнутом и замкнутом ключе.

5 Дано: = 5 мА; R= 200 Ом; L= 200 мкГн; C= 50 пФ. Найти: , и на частоте резонанса. Привести качественный график

Вариант №14

1 Записать уравнения по законам Кирхгофа (без развязки индуктивных связей).

2 Развязать индуктивные связи в схеме задания 1 и для полученной схемы составить уравнения по методу узловых напряжений.

3 Найти в общем виде выражение комплексной функцию по напряжению H(jw). Привести качественные графики АЧХ.

4 Дано: показания приборов: 10 В и 1 А. = 1000 Ом. Найти: R, . Привести качественные кривые Z( ) и

5 Привести векторные диаграммы токов и напряжений для трёх случаев:

а)

б)

в)

Привести качественную прямую Zвх
