Вариант №5

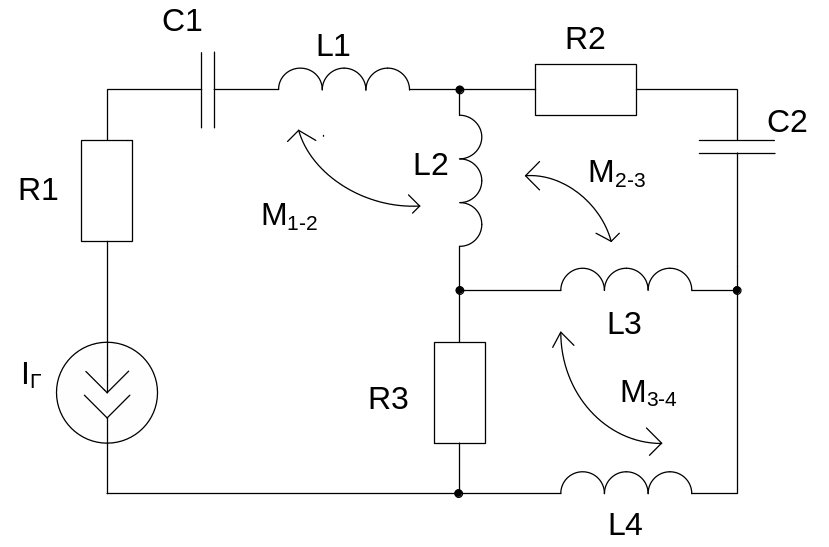

1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).
2 Развязать индуктивные связи в схеме задания 1. Начертить эквивалентную схему.
3 Найти в общем виде комплексную передаточную функцию по напряжению H(jw). Привести качественные графики АЧХ и ФЧХ.
4
Дано:
=
500 Ом; R=

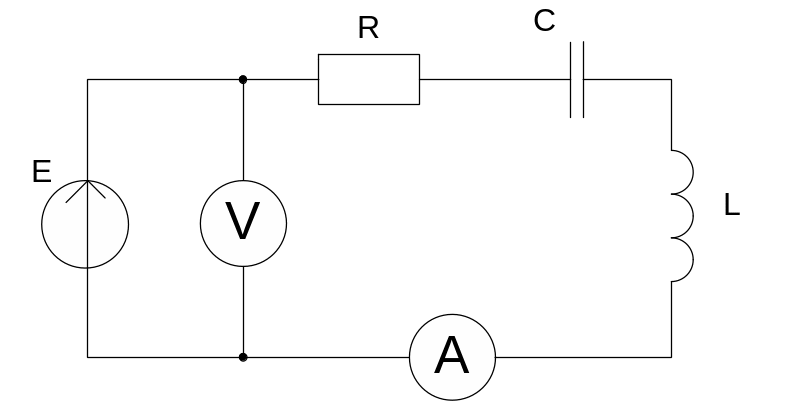

100 Ом. Показания амперметра – 1 А. Найти:
добротность контура Q,
резонансную частоту
,
показания вольтметра.

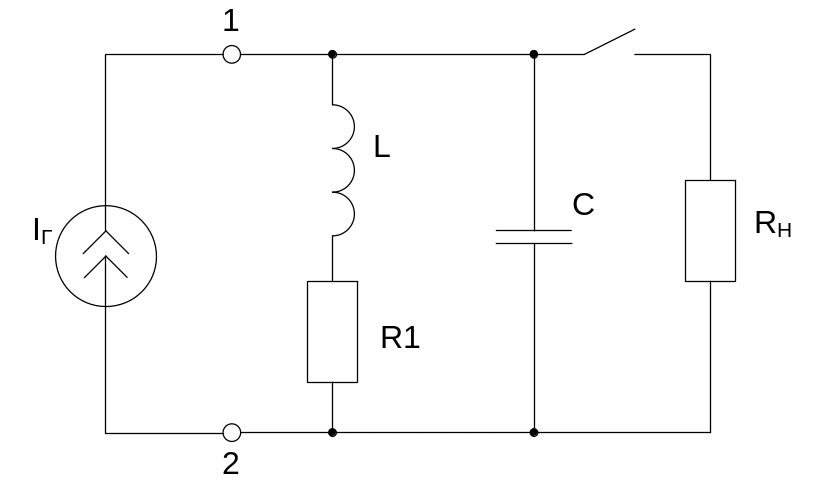

5 Дано: L= 0.3 мГн, С= 300 нФ, R1= 10 Ом, Rн= 1 кОм. Найти: резонансную частоту и добротность Q контура при разомкнутом и замкнутом ключе. Построить график при двух положениях ключа.
Вариант №6

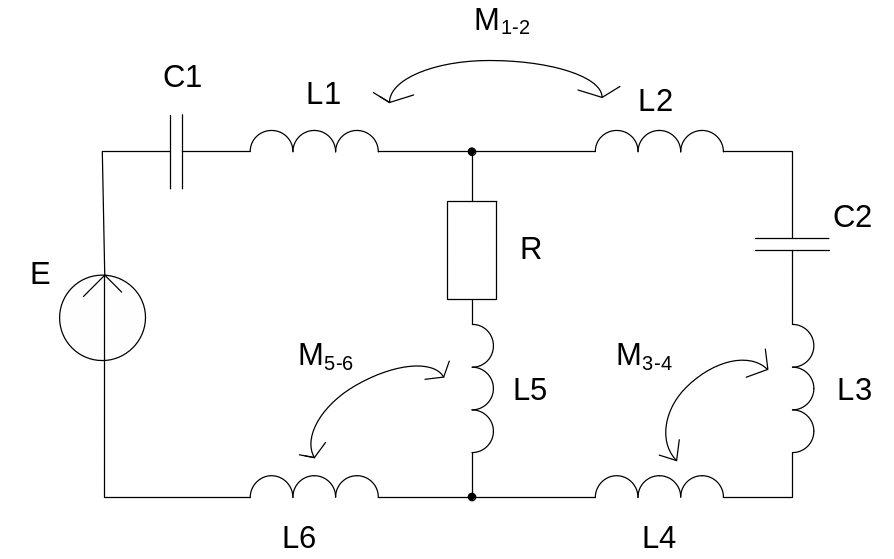

1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).
2 Развязать индуктивные связи в схеме задания 1. Начертить эквивалентную схему.

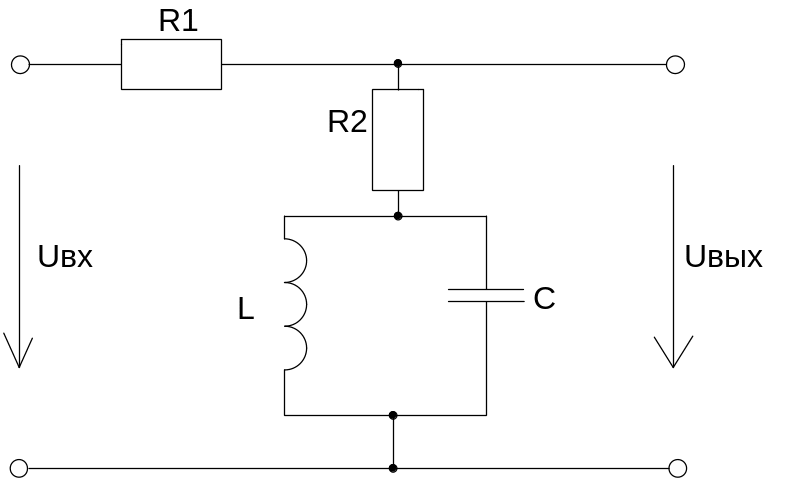

3 Найти в общем виде комплексную передаточную функцию по напряжению H(jw). Привести качественные графики АЧХ и ФЧХ.
4
Дано: Е= 10*
В; R=
5 Ом; сопротивление катушки индуктивности
при резонансе
=
100 Ом; частота резонанса контура
=
20 кГц.
5
Дано: R=
5 Ом;
=
20 кГц;
=1
кОм. Найти: L,
C,
Q,
,
.
Построить график Zвх(
)
и векторные диаграммы токов для
=
50 кГц и
=
100 кГц.
Вариант №7
1

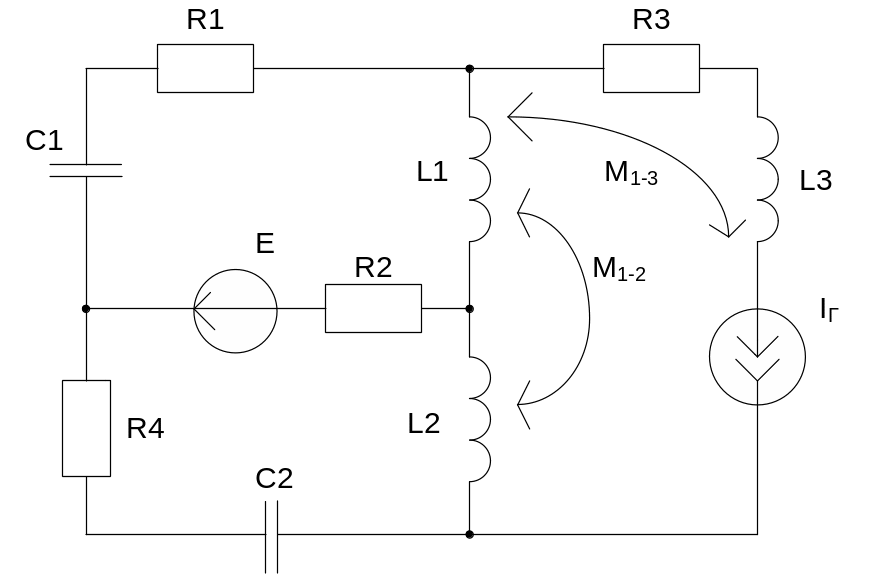

Составить уравнения по законам Кирхгофа
(без развязки индуктивных связей). Найти
.
2 Развязать индуктивные связи в схеме задания 1. Начертить эквивалентную схему.
3 Найти в общем виде комплексную передаточную функцию по напряжению H(jw). Привести качественные графики АЧХ и ФЧХ.
4
Дано: Е= 4 В, L=
200 мкГн, С= 50 пФ, добротность контура Q=
5. Найти показания амперметра при
резонансе . Качественно построить
графики
=
F(
)
для Q=
5 и Q=
10.
5 Дано: Е= 20 В, R1= 200 Ом, Rвн= 5 кОм, характеристическое сопротивление контура ρ= 1 кОм.
Найти:
ток
на частоте резонанса. Построить график
.
Вариант №8
1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).
2 Развязать индуктивные связи в схеме задания 1. Начертить эквивалентную схему. Записать выражение для Zвх.

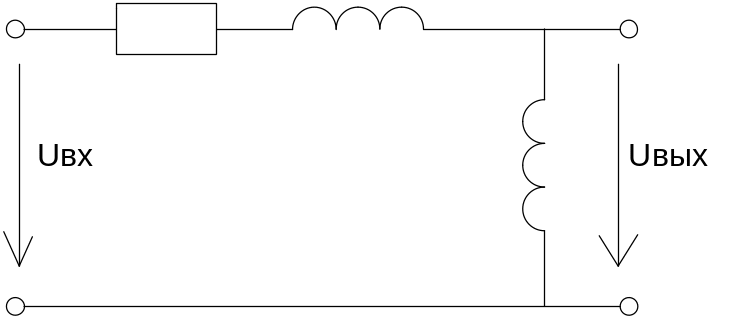

3 Найти в общем виде комплексную передаточную функцию по напряжению H(jw). Привести качественные графики АЧХ и ФЧХ.
4
Дано: R1=
200 Ом, Е= 20 В,
=
1 кОм,
=1000*
Ом. Найти: добротность Q
контура, выражение
.
Построить график
5
Дано: R1=10Ом,
E=10
B,
Q=100.
В цепи наблюдается резонанс токов.
Найти:
показания приборов, характеристическое
сопротивление ρ, сопротивление емкости
.
Построить векторную диаграмму токов.
Вариант №9
1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).
2 Развязать индуктивные связи в схеме задания 1. Начертить эквивалентную схему.
3 Найти в общем виде комплексную передаточную функцию по напряжению H(jw). Привести качественные графики АЧХ и ФЧХ.
4 Как изменятся резонансная частота , добротность Q, абсолютная и относительна полосы пропускания контура при уменьшении в 4 раза каждого из элементов R, L, C контура.
5 Дано: Е= 2 В, R= 5 Ом, сопротивление индуктивности при резонансе = 10 Ом. Найти: сопротивление емкости при резонансе, резонансное сопротивление Rр контура, потребляемую активную мощность.
