Вариант №8

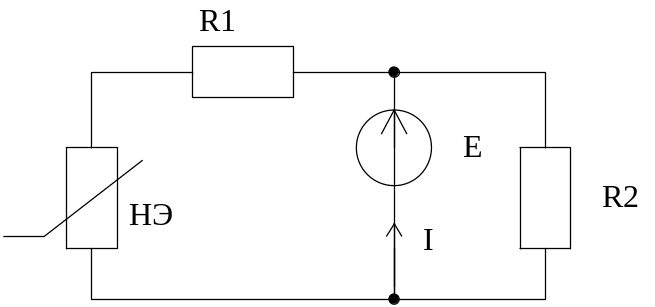

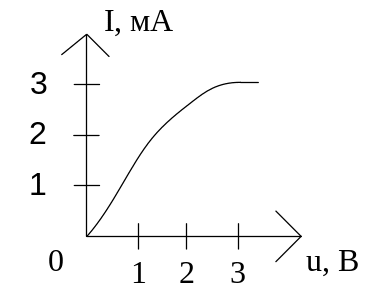

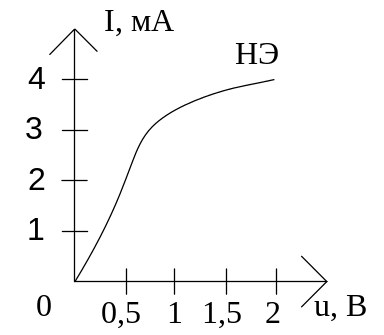

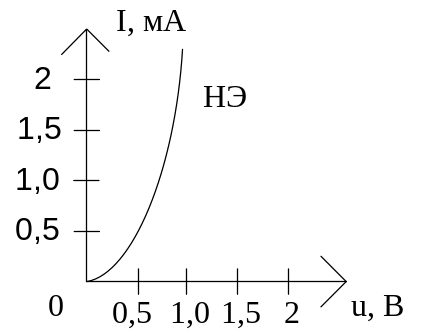

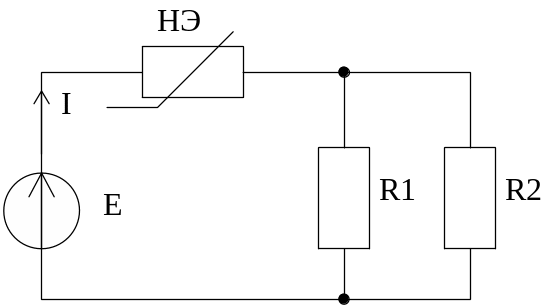

1 R₁ = R₂ = 2 кОм, Е = 6 В, ВАХ нелинейного элемента известна. Определить значение тока I.

2 R₁ = R₂ = 1 кОм, E = 0,5 B, J = 1,5 мА, ВАХ нелинейного элемента известна. Рассчитать ток, протекающий через НЭ.

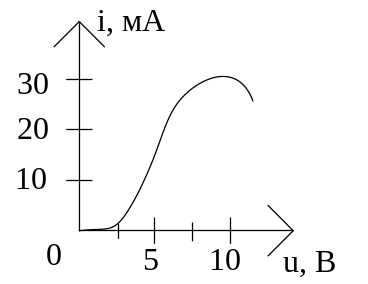

3 На вход усилителя подаётся напряжение u_вх(t) = -12 + 7cos100t, B. Проходная ВАХ лампы известна. Построить график тока i_a(ⱷt).

4 Для цепи и данных в задаче 3 записать функцию, аппроксимирующую рабочий участок ВАХ, и рассчитать коэффициенты этой функции.

5 Рассчитать спектральные составляющие I₀, I₁, I₂ тока i_c для цепи в задаче 3. Графики функции Берга приведены на рисунке. Построить спектр тока.

Вариант №9

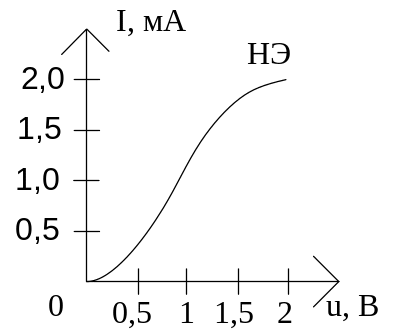

1 R₁ = 1 кОм, R₂ = 6 кОм, Е = 3 В, ВАХ нелинейного элемента известна. Определить значение тока I.

2 R₁ = R₂ = 1 кОм, E₁ = 4 B, E₂ = 2 B, ВАХ НЭ известна. Рассчитать ток, протекающий через НЭ.

3 На вход усилителя подаётся напряжение u_вх(t) = 1,8+ 0,2 cos1000t, В. Проходная ВАХ транзистора известна. Построить график тока i_к(ⱷt).

4 Для цепи и данных в задаче 3 записать функцию, аппроксимирующую рабочий участок ВАХ, и рассчитать коэффициенты этой функции.

5 Рассчитать спектральные составляющие I₀, I₁, I₂ тока i_к для цели в задаче 3. Построить спектр тока.

Вариант №10

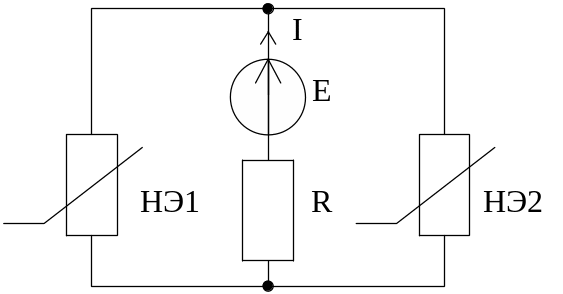

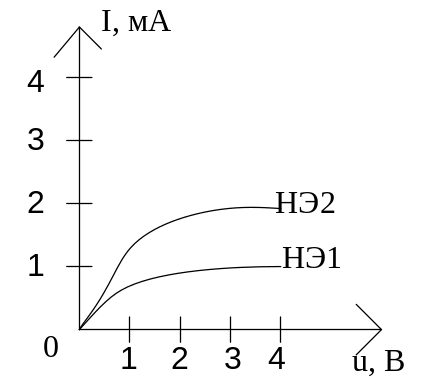

1 R = 4 кОм, Е = 6 В, ВАХ нелинейных элементов известны. Определить значение тока I.

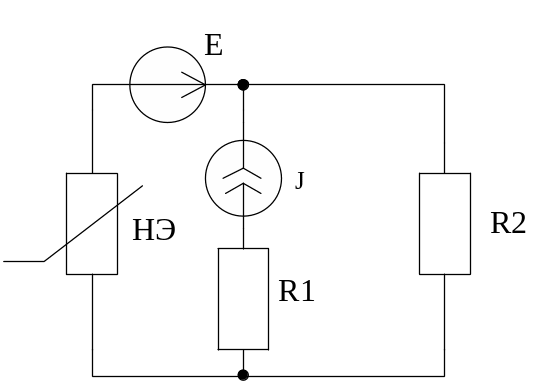

2 R₁ = R₂ = 1 кОм, E = 2 B, J = 4 мА, ВАХ НЭ известна. Рассчитать ток, протекающий через НЭ.

3 На вход усилителя подаётся напряжение u_вх(t) = -3+ 2,5 cos10t, В. Проходная ВАХ транзистора известна. Построить график тока i_с(ⱷt).

4 Для цепи и данных в задаче 3 записать функцию, аппроксимирующую рабочий участок ВАХ, и рассчитать коэффициенты этой функции.

5 Рассчитать спектральные составляющие I₀, I₁, I₂ тока i_c для цепи в задаче 3. Графики функции Берга приведены на рисунке. Построить спектр тока.

Вариант №11

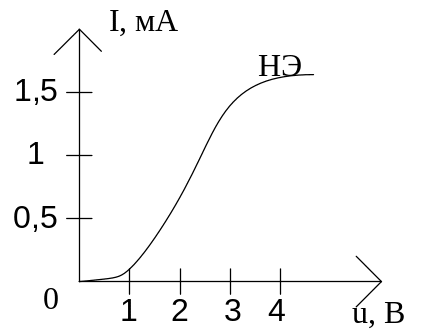

1 R₁ = 0,25 кОм, R₂ = 2 кОм, Е = 1 В, ВАХ нелинейного элемента известна. Определить значение тока I.

2 R₁ = R₂ = 1 кОм, E = 3 B, J = 6 мА, ВАХ нелинейного элемента известна. Рассчитать ток, протекающий через НЭ.

3 На вход цепи подаётся напряжение u_вх(t) = -1 + 8 cos100t, B. ВАХ диода с нагрузкой известна. Построить график тока i(ⱷt).

4 Для цепи и данных в задаче 3 записать функцию, аппроксимирующую рабочий участок ВАХ, и рассчитать коэффициенты этой функции.

5 Рассчитать спектральные составляющие I₀, I₁, I₂ тока i_c для цепи в задаче 3. Графики функции Берга приведены на рисунке. Построить спектр тока.

Вариант №12

1 R = 0,25 кОм, I = 3 мА, ВАХ нелинейных элементов известны. Определить значение E.

2 R₁ = R₂ = 1 кОм, E = 3 B, J = 6 мА, ВАХ нелинейного элемента известна. Рассчитать ток, протекающий через НЭ.

3 На вход усилителя подаётся напряжение u_вх(t) = -1,5+ 0,5 cos10t, В. Проходная ВАХ транзистора известна. Построить график тока i_с(ⱷt).

4 Для цепи и данных в задаче 3 записать функцию, аппроксимирующую рабочий участок ВАХ, и рассчитать коэффициенты этой функции.

5 Рассчитать спектральные составляющие I₀, I₁, I₂ тока i_c для цепи в задаче 3. Построить спектр тока.
