Вариант №20

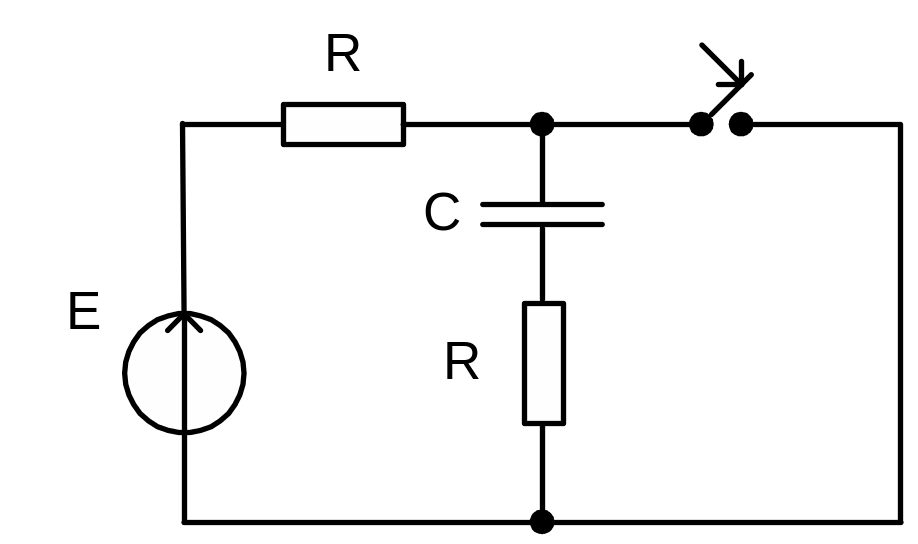

1
R=25 Ом
С=20 мкФ
E1=125 В
E2=25 В
Получить формулу и построить график uС(t).
2
C=20 мкФ
R=10 Ом
L=50 мГн
E=20 В
Проанализировать и качественно построить график iL(t).
3 В схеме задания 2 найти изображение напряжения UС(p).

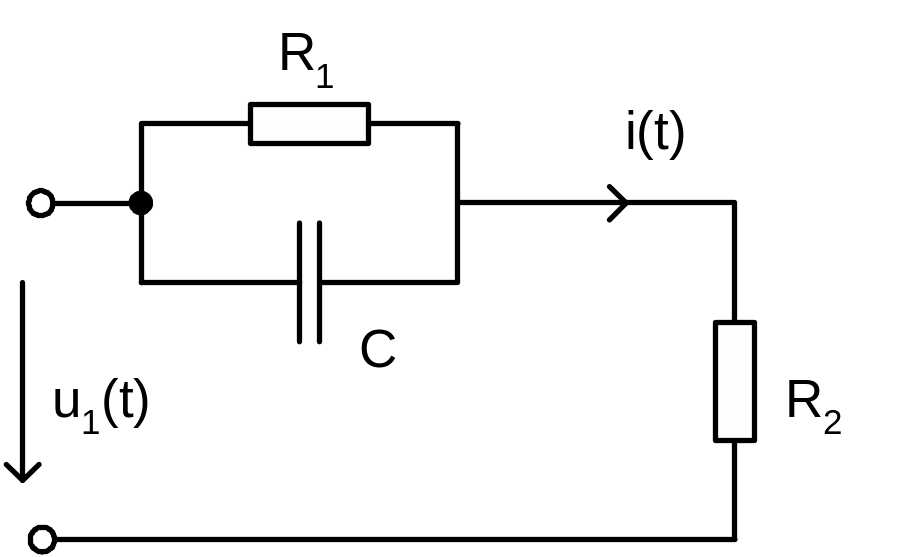

4
R1=80 Ом
R2=20 Ом
C=50 мкФ
Найти переходную характеристику по напряжению qi(t).

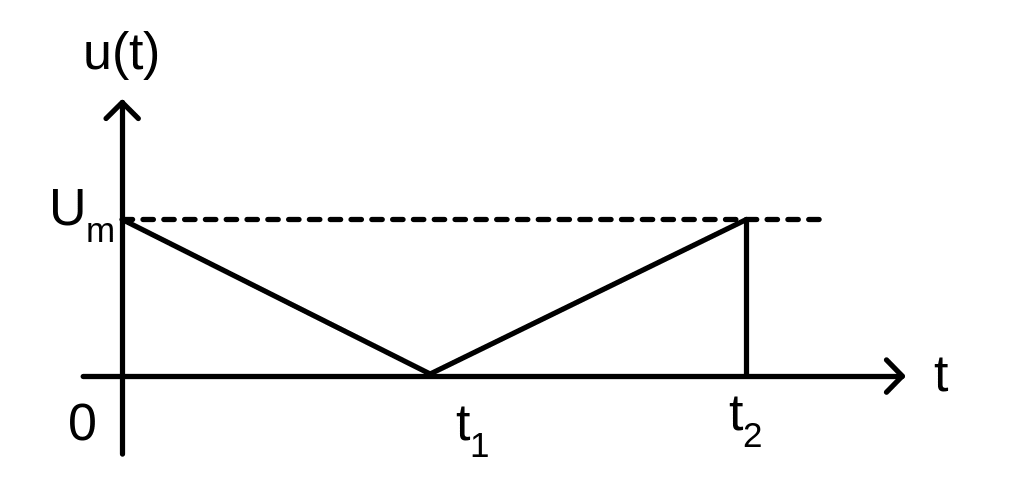

5
Um=10 В
t1=2 мс
t2=4 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде i(t).
Вариант №21

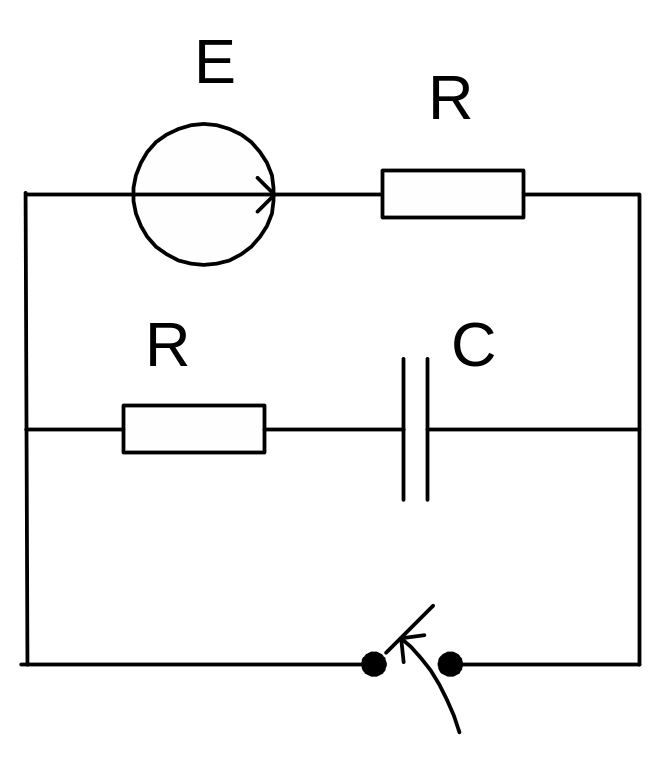

1
R=250 Ом
С=20 мкФ
E=125 В
Получить формулу и построить график iС(t).

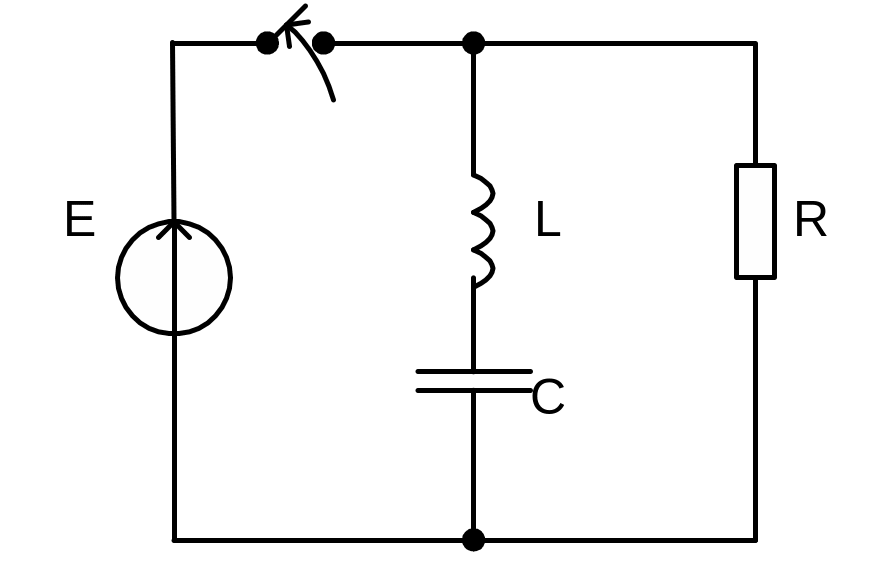

2
C=50 мкФ
R=10 Ом
L=20 мГн
E=20 В
Проанализировать и качественно построить график uR(t).
3 Для схемы задания 2 начертить эквивалентную операторную схему, найти изображение тока IC(p).

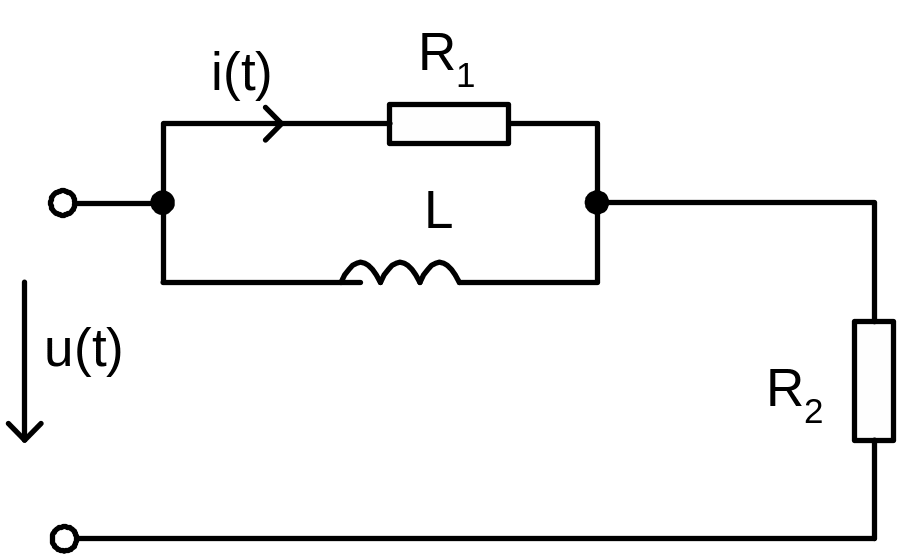

4
R1=80 Ом
R2=20 Ом
L=40 мГн
Найти переходную характеристику по напряжению qi(t).
5
Um=25 В
t1=2,5 мс
t2=5 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде i(t).
Вариант №22

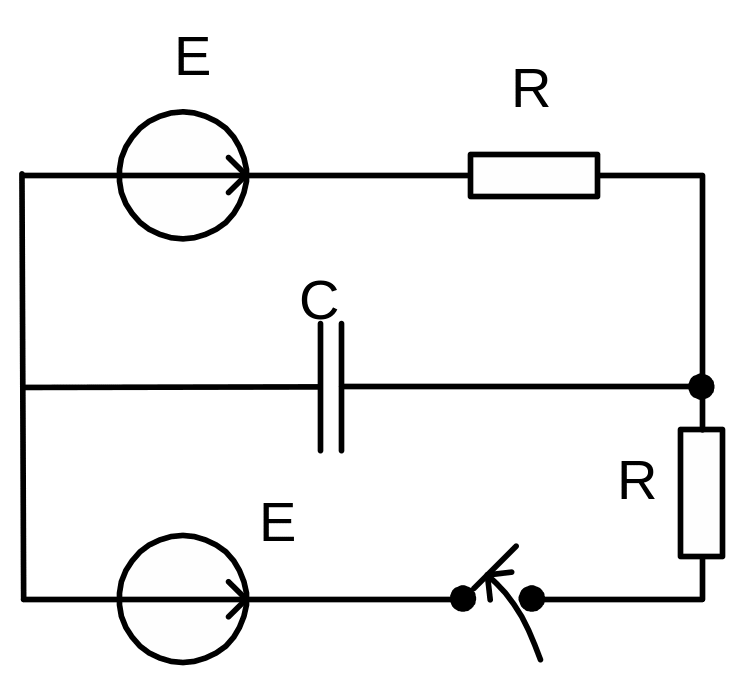

1
R=50 Ом
С=40 мкФ
E1=100 В
E2=50 В
Получить формулу и построить график uС(t).
2
C=100 мкФ
R=40 Ом
L=40 мГн
E=100 В
Проанализировать и качественно построить график iC(t).
3 В схеме задания 2 найти изображение напряжения UС(p).

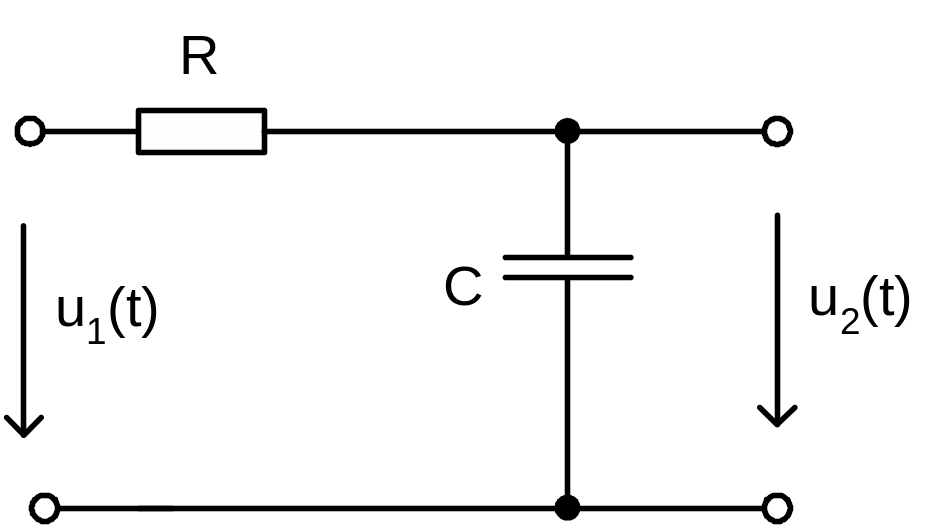

4
R=25 Ом
C=15 мкФ
Найти переходную характеристику по напряжению hu2(t).
5
Um=30 В
t1=2 мс
t2=4 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде i(t).
Вариант №23
1
R=100 Ом
С=50 мкФ
E=300 В
Получить формулу и построить график iС(t).
2
C1=2 нФ
R1=5 кОм
L1=50 мГн
E1=25 В
Проанализировать и качественно построить график uR(t).
3 Для схемы задания 2 начертить эквивалентную операторную схему, найти изображение напряжения UL(p).

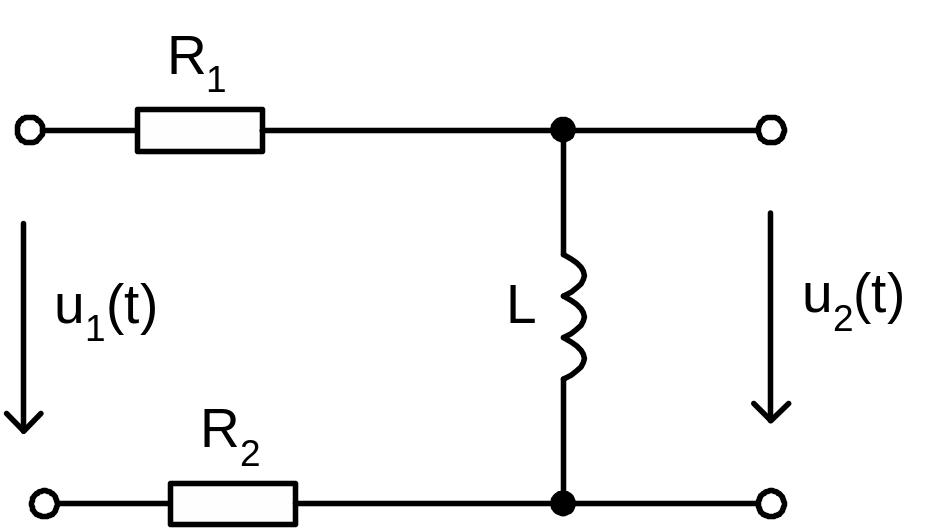

4
R1=75 Ом
R2=25 Ом
L=60 мГн
Найти переходную характеристику по напряжению qu2(t).
5
Um=4 В
t1=1 мс
t2=2 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде u2(t).
7 Задание для выполнения домашней контрольной работы №4 вариант №1

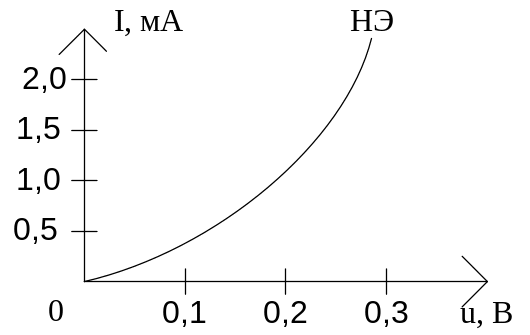

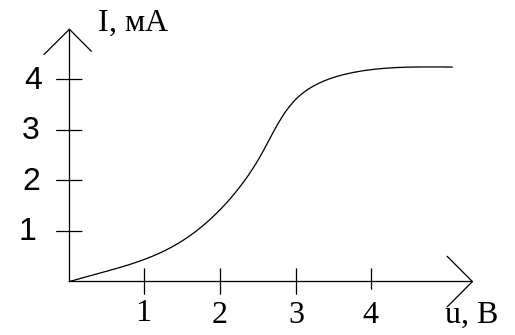

1 R1 = R2 = 0,1 кОм, E = 0,5 В. ВАХ НЭ известна. Определить значение тока I.

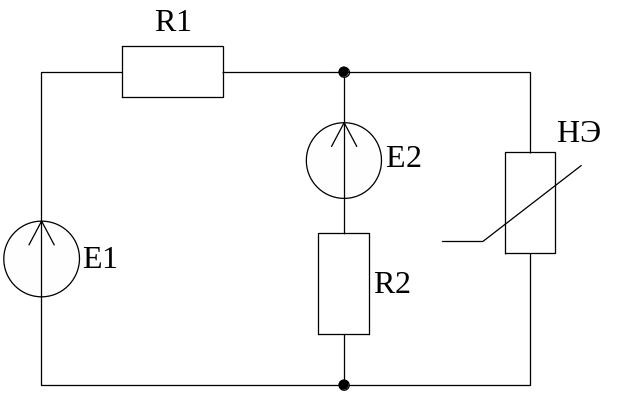

2 R1 = 1 кОм, R2 = 2 кОм, E1 = 1 B, E2 = 4 B. ВАХ НЭ известна. Рассчитать ток, протекающий через НЭ.

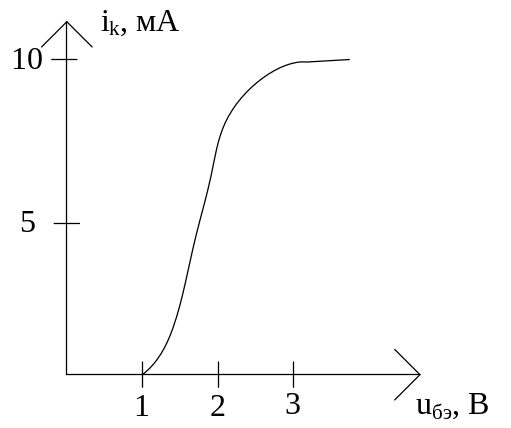

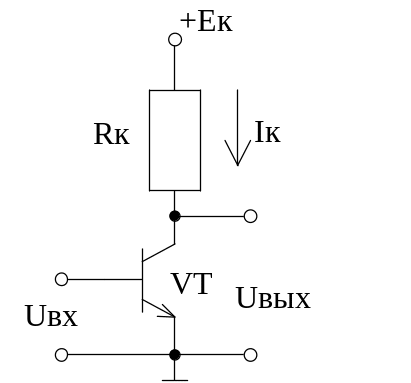

3 На вход усилителя подаётся напряжение uвх(t) = (1+cos10t) B. Проходная ВАХ транзистора известна. Построить график тока ik(ⱷt).
4 Для цепи и данных в задаче 3 записать функцию, аппроксимирующую рабочий участок ВАХ, и рассчитать коэффициенты этой функции.
5 Рассчитать спектральные составляющие I0, I1, I2 тока ik для цепи в задаче 3. Построить спектр тока.
Вариант №2

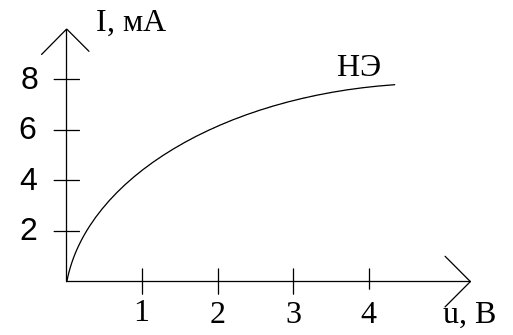

1 R1 = 600 Ом, R2 = 50 Ом, E = 0,25 В. ВАХ НЭ известна. Определить значение тока I.
2 R1 = 1 кОм, R2 = 1 кОм, E1 = 2 В, E2 = 3 В. ВАХ нелинейного элемента известна. Рассчитать ток, протекающий через НЭ.

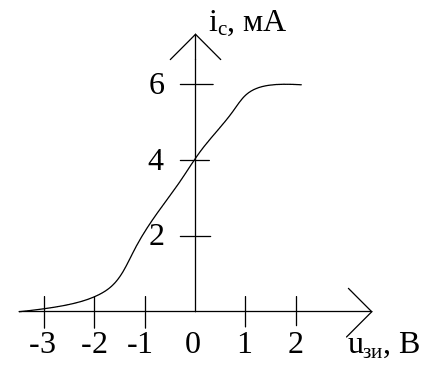

3 На вход усилителя подаётся напряжение uвх(t) = (-3+4 cos100t), В. Проходная ВАХ транзистора известна. Построить график тока ic(ⱷt).
4 Для цепи и данных в задаче 3 записать функцию, аппроксимирующую рабочий участок ВАХ, и определить коэффициенты этой функции.

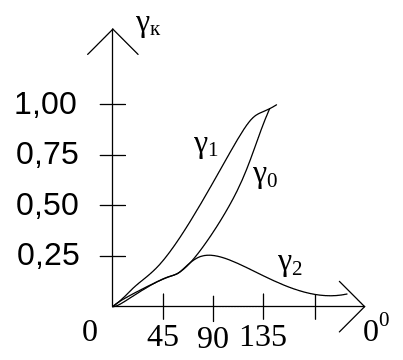

5 Рассчитать спектральные составляющие I0, I1, I2 тока ic для цепи в задаче 3. Графики функции Берга приведены на рисунке. Построить спектр тока.
