Вариант №14
1
R1=5 Ом
R2=25 Ом
L1=0,1 Гн
E1=50 В
Получить формулу и построить график uR1(t).
2
C1=2 нФ
R1=5 кОм
L1=50 мГн
E1=50 В
Проанализировать и качественно построить график uL(t).
3В схеме задания 2 найти изображение тока UL(p).
4
R1=20 Ом
R2=30 Ом
R3=6 Ом
L1=180 мГн
Найти переходную характеристику по току qi(t).
5
Um=30 В
t1=5 мс
t2=15 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде i(t).
Вариант №15
1
R1=2,5 кОм
R2=R3=2,5 кОм
С1=2 мкФ
E1=120 В
Получить формулу и построить график uC(t).
2
C1=5 нФ
R1=10 кОм
R2=10 кОм
L1=125 мГн
E1=50 В
Проанализировать и качественно построить график iL(t).
3 В схеме задания 2 найти изображение тока uС(p).
4
i
R=150 Ом
C=20 мкФ
Найти переходную характеристику по напряжению qi(t).
5
Um=8 В
t1=2 мс
t2=4 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде i(t).
Вариант №16
1
R1=50 Ом
R2=25 Ом
C1=20 мкФ
E1=150 В
Получить формулу и построить график uR2(t).
2
C1=25 мкФ
R1=20 Ом
R2=20 Ом
L1=10 мГн
E1=40 В
Проанализировать и качественно построить график iС(t).
3 Для схемы задания 2 начертить эквивалентную операторную схему, найти изображение тока IC(p).
4
R1=200 Ом
R2=800 Ом
C1=50 мкФ
Найти переходную характеристику по напряжению qi(t).
5
Um=15 В
t1=5 мс
t2=10 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде i(t).
Вариант №17

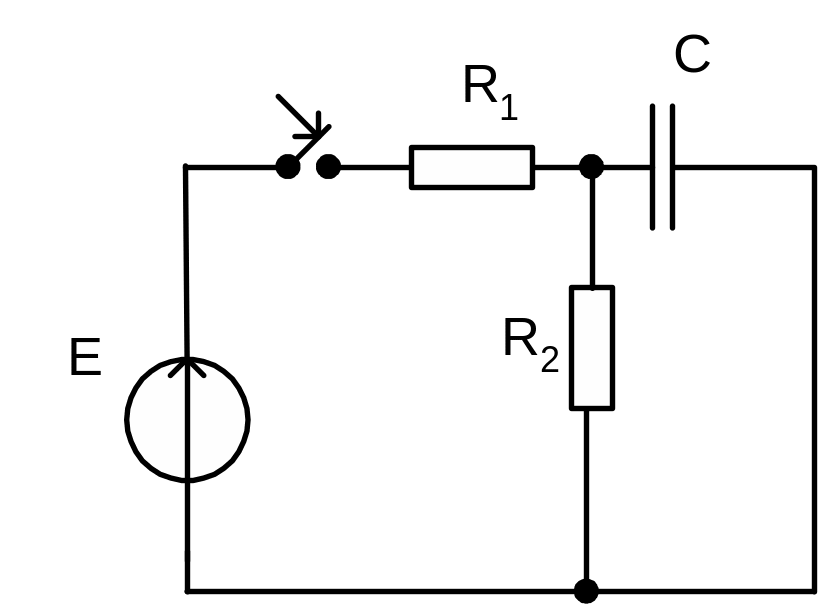

1
R1=20 Ом
R2=5 Ом
C=50 мкФ
E=100 В
Получить формулу и построить график iR2(t).

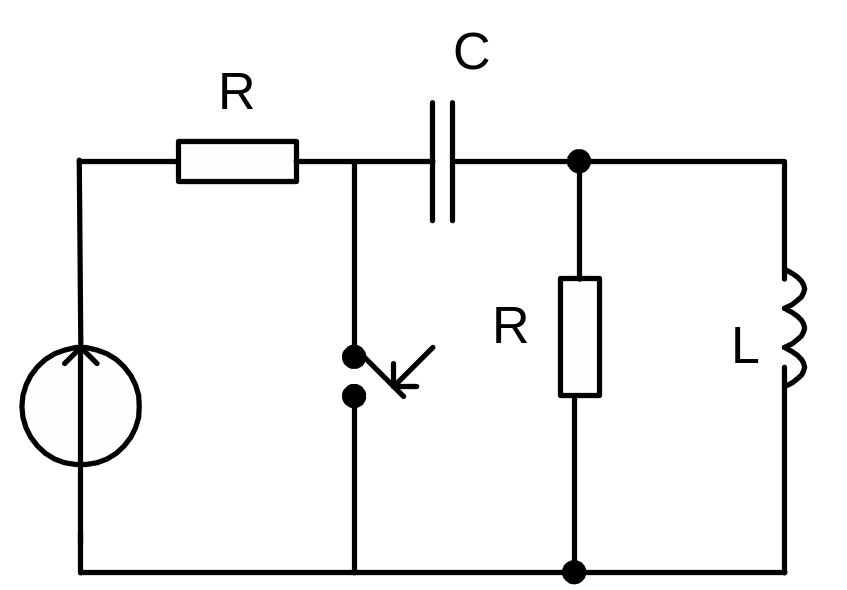

2
C=5 мкФ
R=100 Ом
L=40 мГн
E=25 В
Проанализировать и качественно построить график uR(t).
3 Для схемы 2 составить уравнение по законам Кирхгофа в операторной форме.

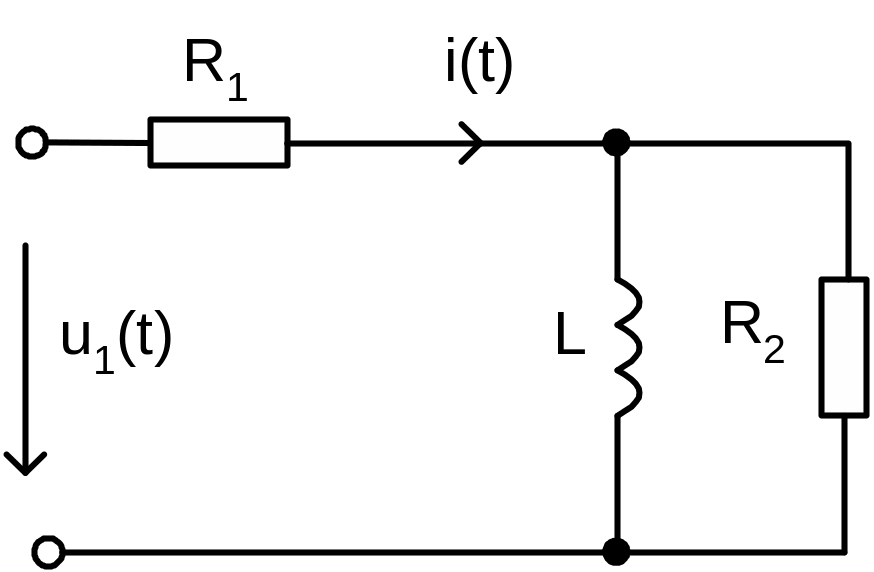

4
R1=200 Ом
R2=50 Ом
L=100 мГн
Найти переходную характеристику по напряжению hi(t).
5
Um=12 В
t1=2 мс
t2=4 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде i(t).
Вариант №18

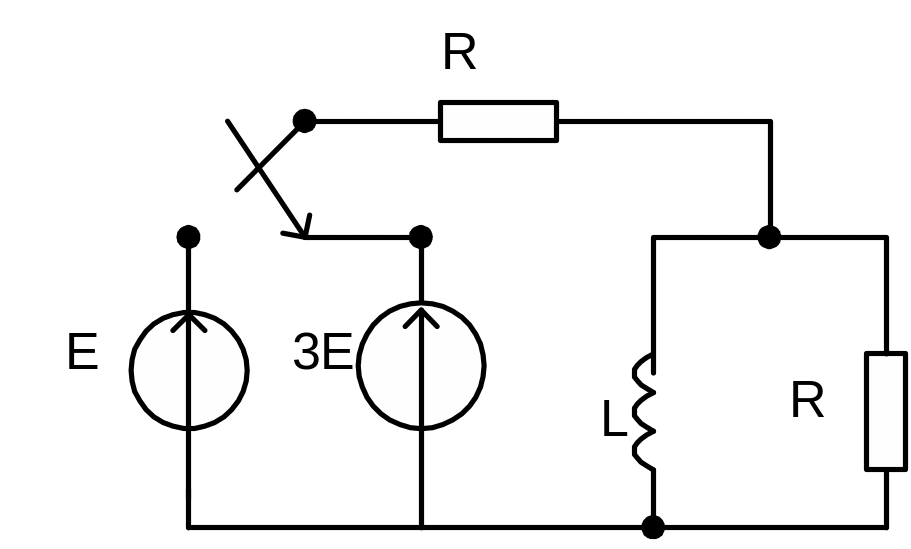

1
R=5 Ом
L=0,01 Гн
E=10 В
Получить формулу и построить график uL(t).
2
C=5 мкФ
R=100 Ом
L=20 мГн
E=25 В
Проанализировать и качественно построить график iС(t).
3 В схеме задания 2 найти изображение напряжения UC(p).
4
R1=200 Ом
R2=50 Ом
C1=20 мкФ
Найти переходную характеристику по напряжению hu2(t).

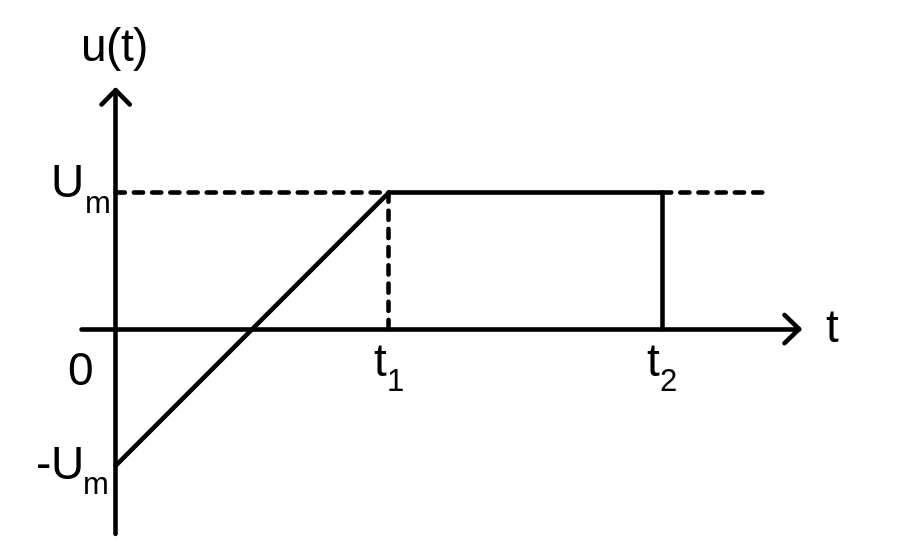

5
Um=25 В
t1=10 мс
t2=15 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде u2(t).
Вариант №19

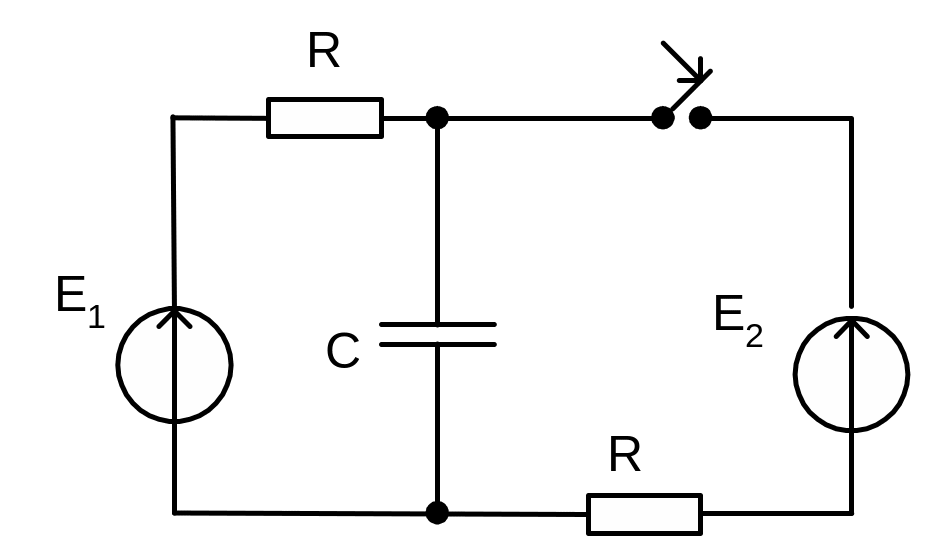

1
R=4 кОм
С=20 мкФ
E1=75 В
E2=25 В
Получить формулу и построить график iС(t).

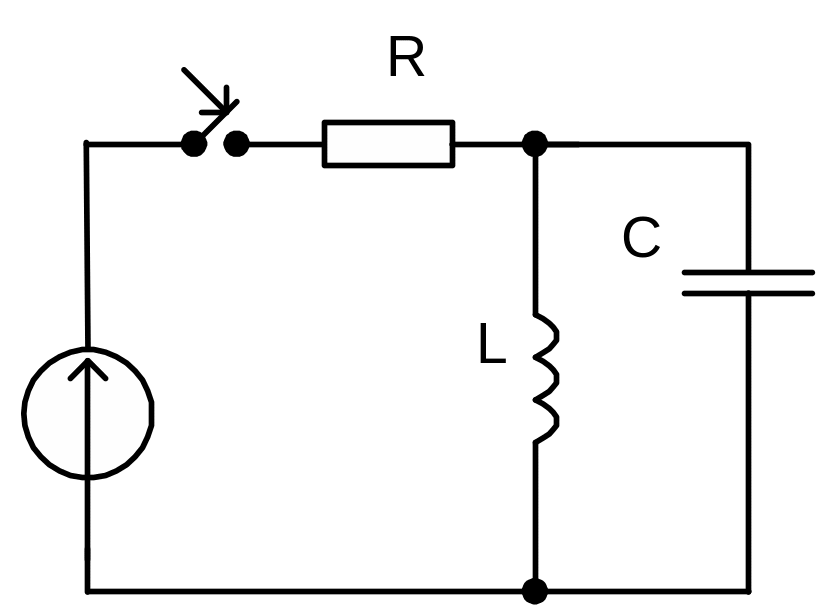

2
C1=5 мкФ
R1=200 Ом
L1=40 мГн
E1=100 В
Проанализировать и качественно построить график uL(t).
3 В схеме задания 2 найти изображение тока iС(p).
4
R1=200 Ом
R2=50 Ом
L=20 мГн
Найти переходную характеристику по напряжению qi(t).

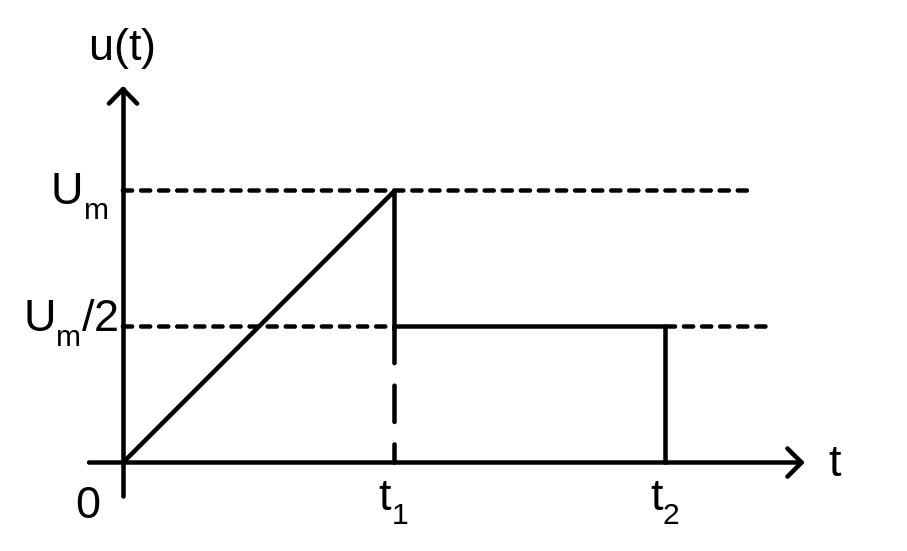

5
Um=8 В
t1=2 мс
t2=3 мс
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде i(t).
