Технико-тактические характеристики ак-74м, ак-101, ак-103, ак-102, ак-104 и ак-105.

Описание	АК-74М	АК-101	АК-103	АК-102	АК-104		АК-105
Калибр, мм:	5,45 х 39	5,56 х 45	7,62 х 39	5,56 х 45	7,62 х 39		5,45 х 39
Темп огня, выстрелов в мин.	600	600	600	600	600		600
Дальность прицельного огня, м	1.000	1.000	1.000	1.000	1.000		1.000
Начальная скорость пули, м/сек	900	910	715	850	670		840
Масса пули, г	3,42	4,0	7,9	4,0	7,9		3,42
Масса автомата, без снаряжения и без магазина, кг	3,4	3,4	3,4	3,0	2,9		3,0
Емкость магазина, патронов	30	30	30	30	30		30
Ствол:	хромированный канал и патронник, 4 правосторонних нареза.
Шаг нареза, мм	180	180	240	180	240	180
Длина ствола, мм	415	415	415	314	314	314
Габаритная длина, мм: - со сложенным прикладом - с откинутым прикладом	700 943	700 943	700 943	586 824	586 824	586 824

Гранаты

Граната обр. 1914 - 30 года

Г раната образца 1914/30 года относится к числу оборонительно - наступательных гранат. Предназначена для поражения живой силы противника и его техники, инженерных заграждений ударной волной и осколками. В стальном корпусе гранаты находиться заряд взрывчатки. Для подрыва гранаты использовался запал ударникового типа. Запал вставлялся в гранату сверху. В походном положении он носился в отдельном кармане сумки для гранат. Чека находится сбоку на корпусе гранаты. Для борьбы с бронемашинами, танками и укреплениями гранаты объединяли в связки. Для образования большого количества осколков на гранату одевался чугунный чехол, прикрепляющийся к корпусу гранаты пружинным захватом и имеющим продольные и поперечные канавки для облегчения образования осколков.

Устройство Гранаты образца 1914/30 г.

Масса гранаты	800 гр
Масса чугунного чехла	100 гр
Средняя дальность броска	30 - 40 метров
Время горения запала	3,5 - 5 сек
Количество убойных осколков	~ 2800 шт
Количество убойных осколков с чехлом	~ 3000 шт
Разлет осколков	~ 25 метров

  Револьверы   Пистолеты   Пистолеты - Пулеметы   Автоматы   Винтовки   Пулеметы

  Гранатометы   Огнеметы   Гранаты   ПТУР и ПТРК   Мины

  Библиотека   Оружейная Галерея   Мультимедиа   Производители оружия   Ссылки

  Новости сайта   Гостевая книга   Автор   E-mail

РГ-42

Р учная осколочная граната РГ-42 предназначена для поражения живой силы противника. Была разработана в 1942 г. С.Г.Коршуновым в ГСКБ-30 при заводе N58 им. К.Е. Ворошилова. По типу относится к оборонительным гранатам. В стальном корпусе гранаты находиться заряд взрывчатки. Вокруг заряда намотана в 3 - 4 слоя стальная лента с насечками для повышения количества убойных осколков. Сверху на корпусе имеется отверстие для ввинчивания запала. При транспортировке гранаты отверстие закрывается пластмассовой крышкой. Для подрыва гранаты применяется запал УЗРГМ.

Масса снаряженной гранаты	420 гр.
Масса взрывного заряда	110-120 гр
Средняя дальность метания	30-40 метров
Время горения запала	3,2 - 4,2 сек.
Дальность разлета убойных осколков	25 метров

  Револьверы   Пистолеты   Пистолеты - Пулеметы   Автоматы   Винтовки   Пулеметы

  Гранатометы   Огнеметы   Гранаты   ПТУР и ПТРК   Мины

  Библиотека   Оружейная Галерея   Мультимедиа   Производители оружия   Ссылки

  Новости сайта   Гостевая книга   Автор   E-mail

РГД-5

Ручная осколочная граната РГД-5 предназначена для поражения живой силы противника. По типу относится к наступательным гранатам. В стальном корпусе гранаты находиться заряд взрывчатки. Корпус гранаты состоит из двух полусфер. Сверху на корпусе имеется отверстие для ввинчивания запала. При транспортировке гранаты отверстие закрывается пластмассовой крышкой. Для подрыва гранаты применяется запал УЗРГМ.

Масса снаряженной гранаты	310 гр.
Масса взрывного заряда	110-120 гр.
Средняя дальность метания	40-50 метров
Время горения запала	3,2 - 4,2 сек.
Дальность разлета убойных осколков	25 метров

РГН

Р учная осколочная граната РГН (наступательная) разработана в ГНПП "Базальт" в конце 1970х годов. Существенное отличие от аналогичных образцов заключается в оснащении её датчиком цели и срабатывании при ударе о любую преграду. Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала. Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой.  В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе, состоит из накольно - предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла. Накольно - предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты срабатывает механизм дальнего взведения, который взводит запал через 1 - 1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2 - 4,2 секунды и дублирует датчик цели если граната попадает в грязь, снег, падает строго "на бок". Детонирующий узел закреплен в стакане и состоит из капсюля - детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения.

Масса гранаты	310 гр.
Масса боевого снаряда	114 гр.
Дальность броска	25 - 45 м.
Количество осколков	220 - 300
Средняя масса осколков	0,42 гр.
Начальная скорость полета осколков	700 м/с
Площадь разлета осколков	95-96 кв.м
Время горения запала	3,2 - 4,2 сек.

РГО

Ручная осколочная граната РГО (оборонительная) разработана в ГНПП "Базальт"в конце 1970х годов. Существенное отличие от аналогичных образцов заключается в оснащении её датчиком цели и срабатывании при ударе о любую преграду. Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала. Корпус для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная имеет наружную насечку, остальные - внутреннюю. В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе, состоит из накольно - предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла. Накольно - предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты срабатывает механизм дальнего взведения, который взводит запал через 1 - 1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2 - 4,2 секунды и дублирует датчик цели если граната попадает в грязь, снег, падает строго "на бок". Детонирующий узел закреплен в стакане и состоит из капсюля - детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГО носятся в стандартной гранатной сумке по две или в карманах снаряжения.

Масса гранаты	530 гр
Масса боевого снаряда	9 2 гр
Дальность броска	20 - 40 м
Количество осколков	670 - 700
Средняя масса осколков	0,46 гр
Начальная скорость полета осколков	1200 м/с
Площадь разлета осколков	213-286 кв.м
Время горения запала	3,2 - 4,2 сек.

Устройство запала гранат РГО и РГН

1. капсюль - детонатор детонационного узла; 2. капсюль - воспламенитель; 3. движок механизма дальнего взведения; 4. жало ударника; 5, 6. втулка и гильза датчика цели; 7. корпус; 8. инерционный груз датчика цели; 9. жало ударника накольно - предохранительного механизма; 10. ударник; 11. кольцо; 12. капсюль - воспламенитель накольно - предохранительного механизма; 13. рычаг;		Запал для гранат РГО и РГН разработан как и сами гранаты в ГНПП "Базальт". Необходимость создания новых гранат продиктована афганским опытом боевых действий. На резко пересеченной местности, в горах это позволяло противнику, вовремя заметившему брошенную гранату, восполь-зоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или скатывания со склона после броска.  Запал собран в пластмассовом корпусе, состоит из накольно – предохрани-тельного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла. Накольно - предохранительный механизм обеспечивает безопасность в обращении и включает ударник с жалом, пружину, шплинт (чеку) с кольцом, заглушку, планку и капсюль. Ударник поворачивается на оси (подобно курку) под действием пружины, работающей на кручение. Датчик цели обеспечивает срабатывание запала при ударе о преграду и состоит из шаровидного груза (инерционного тела), гильзы, жала, пружины и втулки. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2 - 4,2 секунды и включает втулку с замедлительным составом и капсюль - детонатор. Механизм дальнего взведения предназначен для взведения запала через 1 - 1,8 секунды после броска (т.е. на удалении от метающего) и включает две втулки с пиротехническими составами, стопора, движок, капсюль и пружину. Детонирующий узел закреплен в стакане и состоит из капсюля - детонатора и втулки. В обычном состоянии ударник повернут в верхнее (взведенное) положение и удерживается рычагом, прижатым к корпусу и зафиксированным шплинтом. Стопоры удерживают движок с капсюлем в сдвинутом к краю запала положении, так, что капсюль выведен из - под жала, пружина движка сжата. Груз поджат к корпусу гильзы, перемещение которой ограничено движком. Столь сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным срабатыванием. После выдергивания шплинта и броска рычаг, под действием пружины, отбрасывается от гранаты и освобождает ударник, который поворачивается и накалывает своим жалом капсюль. Луч огня поджигает составы дистанционного узла и механизма дальнего взведения. После их выгорания стопоры отводятся своими пружинами к краю запала и освобождают движок, который смещается под действием своей пружины к оси запала, ставит капсюль напротив жала датчика цели. При встрече с преградой груз датчика цели под действием инерции перемещается и вызывает смещение гильзы, в результате которого жало накалывает капсюль. Луч огня инициирует капсюль - детонатор. Последний передает детонацию дето-национной шашке, вызывающей подрыв заряда гранаты. Шаровидная форма груза и его крепление позволяют "поймать" составляющую инерции в широком диапазоне углов. В случае несрабатывания датчика цели (падение в грязь, снег, строго "на бок") капсюль - детонатор будет инициирован от капсюля - детонатора дистанционного устройства после выгорания дистанционного состава (3,2 - 4,2 с). Температурный диапазон работы запала от -50 до +50 градусов С.

  Револьверы   Пистолеты   Пистолеты - Пулеметы   Автоматы   Винтовки   Пулеметы

  Гранатометы   Огнеметы   Гранаты   ПТУР и ПТРК   Мины

  Библиотека   Оружейная Галерея   Мультимедиа   Производители оружия   Ссылки

  Новости сайта   Гостевая книга   Автор   E-mail

Ф-1

Оборонительная граната Ф-1 предназначена для поражения живой силы противника осколками и ударной волной. По типу относится к оборонительным гранатам. На чугунном корпусе гранаты имеется продольные и поперечные канавки для облегчения образования осколков. Сверху на корпусе имеется отверстие для ввинчивания запала. При транспортировке гранаты отверстие закрывается пластмассовой крышкой. Для подрыва гранаты применяется запал УЗРГМ.

Масса снаряженной гранаты	600 гр.
Масса взрывного заряда	60 гр.
Средняя дальность метания	35-45 метров
Время горения запала	3,2 - 4,2 сек.
Дальность разлета убойных осколков	200 метров

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный)

Запал состоит из:

-ударного механизма

- собственно запала

Ударный механизм имеет:

1. Трубка ударного механизма. 2. Направляющая шайба. 3.Боевая пружина.

4.Ударник. 5.Шайба ударника 6.Спусковой рычаг. 7. Предохранительная чека.

8.Соединительная втулка.

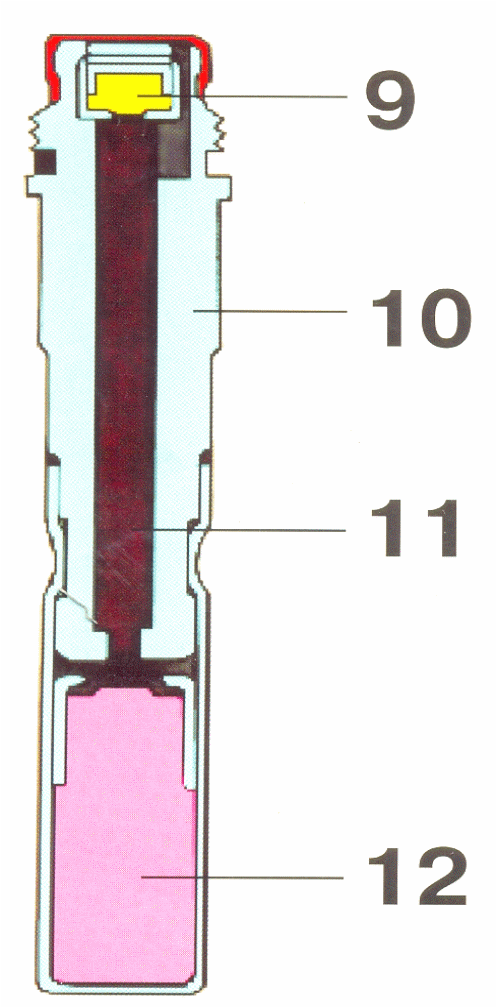

Собственно запал имеет:

9.Капсюль-воспламенитель.

1 0.Втулка замедлителя.

11.Замедлитель.

12.Капсюль-детонатор.

МИНЫ

Противопехотные мины устанавливаются:

• на обочинах дорог *

• местах, удобных для отдыха;

• местах, которые могут быть использованы как укрытие при обстреле (большие камни, воронки, кюветы);

• возле предметов, брошенных на дороге и мешающих проезду.

Узкие тропы и проходы также минируются противопехотными минами нажимного и натяжного действия.

Опыт афганской и чеченской войн показывает, что минирование производится непосредственно перед приближении колонны, машины. Бывали случаи, когда мины устанавливались после прохождения передового отряда перед основными силами. В месте минирования часто производилась засада.

Минировались дороги при возвращении подразделений с заданий. Это особенно опасно, т.к. возвращение по знакомой уже дороге расслабляет.

Демаскирующие признаки минирования дорог и троп;

• выбросы земли, следы земляных работ на дороге, обочине, в кювете;

• нарушение целостности твердого дорожного покрытия (асфальта, бетона);

• камни и предметы на проезжей части, объезжая которые придется выезжать на обочину;

• брошенный шанцевый инструмент;

• забытые ящики, укупорки, оберточная бумага, полиэтилен, куски изоленты;

• оседания грунта, увядший дерн, имеющий правильную форму;

• провода, идущие в сторону от дороги,

• следы трамбовки земли;

• четкий след протектора колеса в одном месте.

МОН 50

Пластмассовый корпус зеленого цвета выгнутый Устанавливается на ножках на фунт или с помощью струбцины (из комплекта) на дерево стену и тд

Габаритные размеры 226 х 66 х 155

Тип, назначение. Противопехотная, осколочная, направленного поражения Предназначена для поражения пехоты и автомобилей готовыми осколками

Масса мины 2кг Масса ВВ (ПВВ-5а). О 17 кг Количество готовых осколков. 4Я5 - 540 шт
