- •Раздел 3
- •Обоснование и разработка технологии
- •Полуфабриката белкового на основе
- •Коллагенсодержащего сырья
- •3.1. Обоснование рецептурного состава композиции ферментов и ее содержания к массе кс
- •3.2 Обоснование и разработка технологии бп
- •Этап Операция Цель операции
- •3.2.1 Обоснование продолжительности, температуры и гидромодуля ферментативного протеолиза
- •3.2.2 Обоснование режимов сушки, измельчения, условий и сроков хранения бп
- •3.2.3 Разработка технологической схемы производства бп
- •3.3 Функционально-технологические свойства бп
- •3.4 Реологические характеристики бп
- •3.5 Микроструктурные изменения кс при ферментативном протеолизе композицией ферментов
- •Исследование показателей качества бп
- •3.6.1 Химический состав бп
- •3.6.2 Показатели биологической ценности бп
3.4 Реологические характеристики бп
Использование методов биотехнологии для модификации коллагенсодержащего сырья позволяет регулировать его структурно-механические и функционально-технологические свойства, обеспечивает возможность его дальнейшего вовлечения в процессы производства продуктов питания.
Особенности структуры БП, полученного из КС путем ферментативного протеолиза композицией ферментов, обуславливают его качественные и технологические показатели, а также поведение в процессах деформации. Для их описания использовали кривые течения (реограммы), которые характеризуют зависимость напряжения сдвига от скорости деформации. Характер реограмм, как правило, позволяет отнести данный продукт к тому или иному виду реологических тел (Гука, Ньютона, Сен-Венана) [38, 95, 96].
В связи с вышеизложенным, были проведены экспериментальные исследования реологических свойств БП. В исследованиях использовали вискозиметр «Реотест – 2», реологические характеристики измеряли при t=20±2оС, ферментативный протеолиз проводили в соответствии с разработанными нами технологическими режимами.
Анализ исследований реологических характеристик, представленных на рис. 3.13, 3.14, показывает, что обработка КС композицией ферментов приводит к значительному увеличению предельного напряжения сдвига – с 578,6 Па у контроля, до 1388,64 Па у БП; вязкости при единичной скорости сдвига – с 202,5 Па∙с до 900 Па∙с и эффективной вязкости – с 564,7 Па∙с, до 3731,2 Па∙с, что свидетельствует о значительном упрочнении структуры, т.е. ее структурировании.
Зависимость эффективной вязкости от напряжения или скорости сдвига принято считать основной характеристикой структурно-механических свойств дисперсных систем, т.к. эффективная вязкость является итоговой характеристикой, описывающей равновесное состояние между процессами восстановления и разрушения структуры в установившемся потоке.
Наблюдаемая непропорциональная зависимость между скоростью сдвига и напряжением, характеризует неидеальнопластическое течение. При достижении предела текучести данная структура разрушается не сразу, а постепенно, по мере увеличения скорости сдвига. Предполагается, что за счет сил взаимодействия между частицами дисперсной фазы образуются длинные цепи в виде нитей, которые при малых скоростях сдвига движутся, как единое целое. По мере увеличения скорости происходит разрыв нитей на мелкие фрагменты, а при очень высоких скоростях сдвига нити полностью разрушаются и вязкость зависит только от взаимодействия между отдельными частицами.
Р
ис.

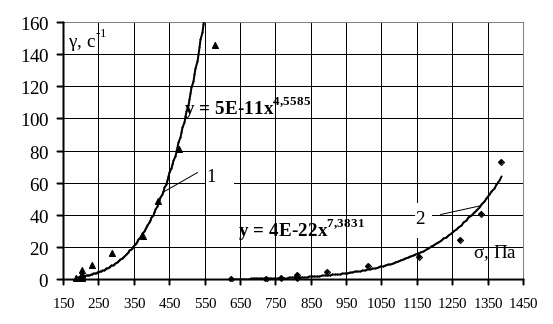

3.13. Кривые течения контрольного образца
и БП
1
– контроль без ферментации; 2 – БП
Рис. 3.14. Реологические кривые контрольного образца и БП
1 – контроль без ферментации; 2 – БП
Проводя сравнительный анализ реологических кривых, можно выделить три основные зоны: в диапазоне скоростей от 0 до 3 с-1 – для контроля, и в диапазоне от 0 до 1,5 с-1 – для БП наблюдается лавинное разрушение структуры, характерное для неидеальнопластических систем.
Следующая зона в диапазоне от 3 до 27 с-1 – для контроля и от 1,5 до 13,5 с-1 – для БП – зона вязкопластического течения.
Начиная со скорости сдвига 27 с-1 – для контроля и 13,5 с-1 – для БП прослеживается ньютоновское течение, свидетельствующее о разрушении структуры.
Характер деформации, проявляемой как контролем, так и БП является подобным (однотипным), т.к разрушение структуры с увеличении скорости сдвига наблюдается в обоих случаях. Однако, значения пластической вязкости для БП значительно выше – 19 Па∙с, тогда как для контроля это значение в 3,2 раза ниже – 5,9 Па∙с.
Подобные изменения реологических свойств можно объяснить эффективностью воздействия ферментативного протеолиза на КС, которое приводит к деформации трехмерной структуры коллагена за счет ослабления и разрыва водородных связей, удерживающих полипептидные цепи. Вероятно, в результате разрыва связей видоизменяются силы взаимодействия, количество и природа сшивок, определяющая структуру системы и ее прочность, т.е. возникают новые, более прочные химические связи. В результате этого происходит увеличение прочностных характеристик продукта.
Описанные выше реологические характеристики БП, полученные в ходе экспериментальных исследований представлены в табл. 3.7
Таблица 3.7
Реологические характеристики БП
Наименование образца |
Предельное напряжение сдвига, Па |
Вязкость при единичной скорости, Па·с |
Пластическая вязкость, Па·с |
Эффективная вязкость, Па·с |
Контроль |
578±23 |
202±8 |
5,9±0,2 |
564±22 |
БП |
1388±55 |
900±36 |
19,0±0,7 |
3731±149 |
Таким образом, реологические характеристики БП, полученные в ходе анализа кривых течения, позволяют отнести его к системам, деформация которых описывается уравнением Гершеля – Балкли, а также установить, что БП является структурообразователем.
