Стали общего назначения.
70, 85, У9А, 65Г, 55ХГР, 70С3А, 7-С2ХА (ЭИ142). Рабочая температура таких сталей 100…1200С.
Пружинные стали общего назначения легируют элементами, повышающими предел упругости и сопротивление релаксации.
В качестве легирующих элементов используют до 2,5%Si, до 1,0%Mn, до 0,5% Cr, Mo, W или V. Особенно благоприятно легирование кремнием. Однако содержание Si ограничено 2,5… 3,0%, т.к. при больших его значениях снижается пластичность.
Пружинные стали общего назначения упрочняют холодной пластической деформацией или закалкой на мартенсит с последующим отпуском.
Путем пластической деформации обрабатывают углеродистые стали с 0,65…1,2% С. Готовые пружины подвергают стабилизирующему отжигу.
11

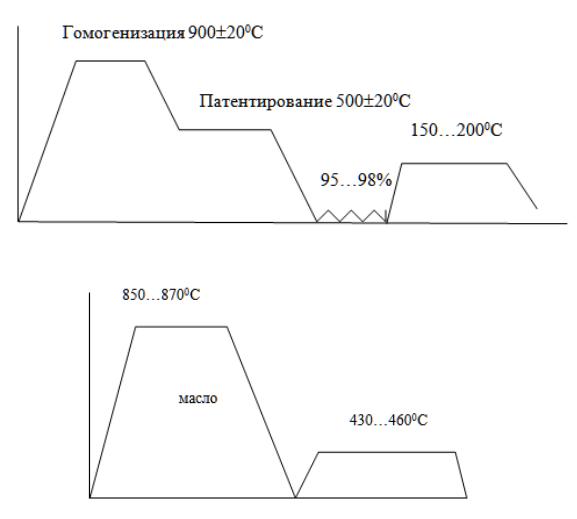

Термическая обработка перед пластической деформацией волочением углеродистой стали (0,45…0,85%С)
Термическая
обработка углеродистых и легированных сталей
12
Стали специального назначения.
Ксталям специального назначения кроме необходимого высокого комплекса механических свойств предъявляют требования по обеспечению специальных физико-химических свойств: коррозионной стойкости, немагнитности, теплостойкости и т.д. температура эксплуатации таких стале от 200…4000С и выше.
Ктаким сталям относят высоколегированные мартенситные (30Х13, 40Х13), мартенситно-стареющие (Х12Н8К5М2ТЮ, Х12Н4К15М4Т) и аустенитные (12Х18Н9Т, 12Х17Н8Г2С2МФ) стали.
13
Коррозионностойкие мартенситные стали легируют хромом в количестве более 12%. Для повышение релаксационной стойкости дополнительно легируют Mo, W, V.
Термическая обработка:
Мартенситно-стареющие стали на Fe-Ni основе. Почти все
могут применяться как пружинные.
Стали на аустенитной основе относятся к нержавеющим и теплостойким. Это стали на Fe-Ni основе с содержанием С до 0,2%.
Упрочняют холодной пластической деформацией с последующим отпуском (деформационным старением). Образуется мартенсит деформации, который дополнительно упрочняет сталь.
При старении холоднодеформированных аустенитных сталей
наблюдается повышение предела упругости. |
14 |
|
